Компоненты материнской платы

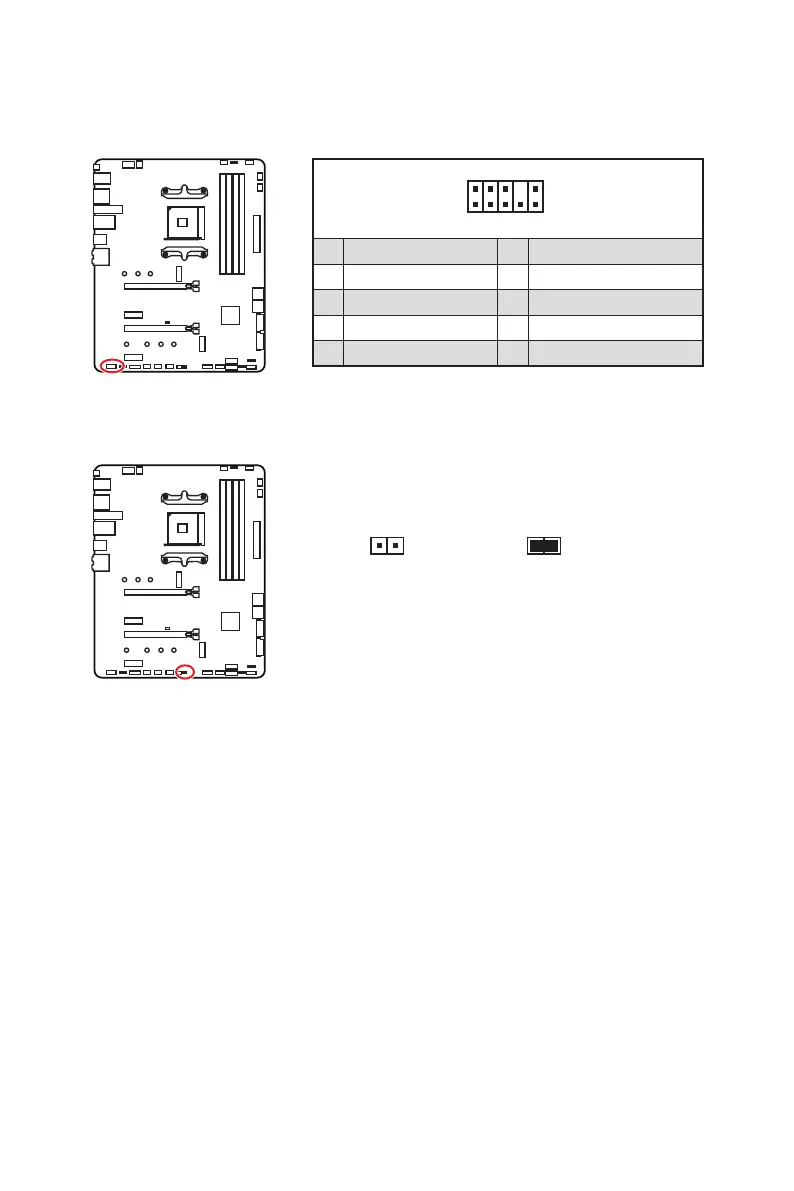

JCI1: Разъем датчика открытия корпуса

К этому разъему подключается кабель от датчика открытия корпуса.

Нормально

(По умолчанию)

Разрешить запись

по событию

открытия корпуса

Использование датчика открытия корпуса

1. Подключите подключите датчик открытия корпуса к разъему JCI1.

2. Закройте крышку корпуса.

3. Войдите в BIOS > SETTINGS > Security > Chassis Intrusion Configuration.

4. Установите Chassis Intrusion в Enabled.

5. Нажмите клавишу F10, чтобы сохранить настройки и выйти, а затем

нажмите клавишу Enter, чтобы выбрать Yes.

6. При открытии корпуса на экране будет появляться предупреждающее

сообщение каждый раз при включении компьютера.

Сброс сообщения об открытии корпуса

1. Войдите в BIOS > SETTINGS > Security > Chassis Intrusion Configuration.

2. Выберите Chassis Intrusion, Reset.

3. Нажмите клавишу F10, чтобы сохранить настройки и выйти, а затем

нажмите клавишу Enter, чтобы выбрать Yes.

JAUD1: Разъем аудио передней панели

Данный разъем предназначен для подключения аудиоразъемов передней

панели.

2 10

1 MIC L 2 Ground

3 MIC R 4 NC

5 Head Phone R 6 MIC Detection

7 SENSE_SEND 8 No Pin

9 Head Phone L 10 Head Phone Detection
