Компоненты материнской платы
JCORSAIR1: Разъем CORSAIR
Разъем JCORSAIR1 используется для подключения RGB светодиодных лент
CORSAIR (5В) с индивидуальной адресацией или вентиляторов CORSAIR с RGB
светодиодной подсветкой через контроллер вентиляторов CORSAIR. Когда все
элементы правильно подключены, используйте утилиту MSI для управления
RGB светодиодными лентами и вентиляторами CORSAIR с подсветкой.
Внимание!
y Вентиляторы необходимо подключать последовательно, начиная с
разъема № 1. Последовательность подключения вентиляторов к разъемам:
1 > 2 > 3 > 4 > 5 > 6. Пренебрежение правилами подключения вентиляторов к
разъемам может привести к неработоспособности их подсветки.
y Количество поддерживаемых вентиляторов с RGB светодиодной
подсветкой или светодиодных лент RGB Lighting PRO может различаться в
зависимости от модели. Для получения подробной информации обратитесь
к техническим характеристикам материнской платы.
y Вентиляторы CORSAIR с RGB светодиодной подсветкой нельзя использовать
одновременно со светодиодными лентами CORSAIR Lighting Node PRO.
1
JCORSAIR1
1 +5V 2 Data
3 Ground
SYS_FAN
SYS_FAN
SYS_FAN
SYS_FAN
SYS_FAN
SYS_FAN
1
2
34
5
6

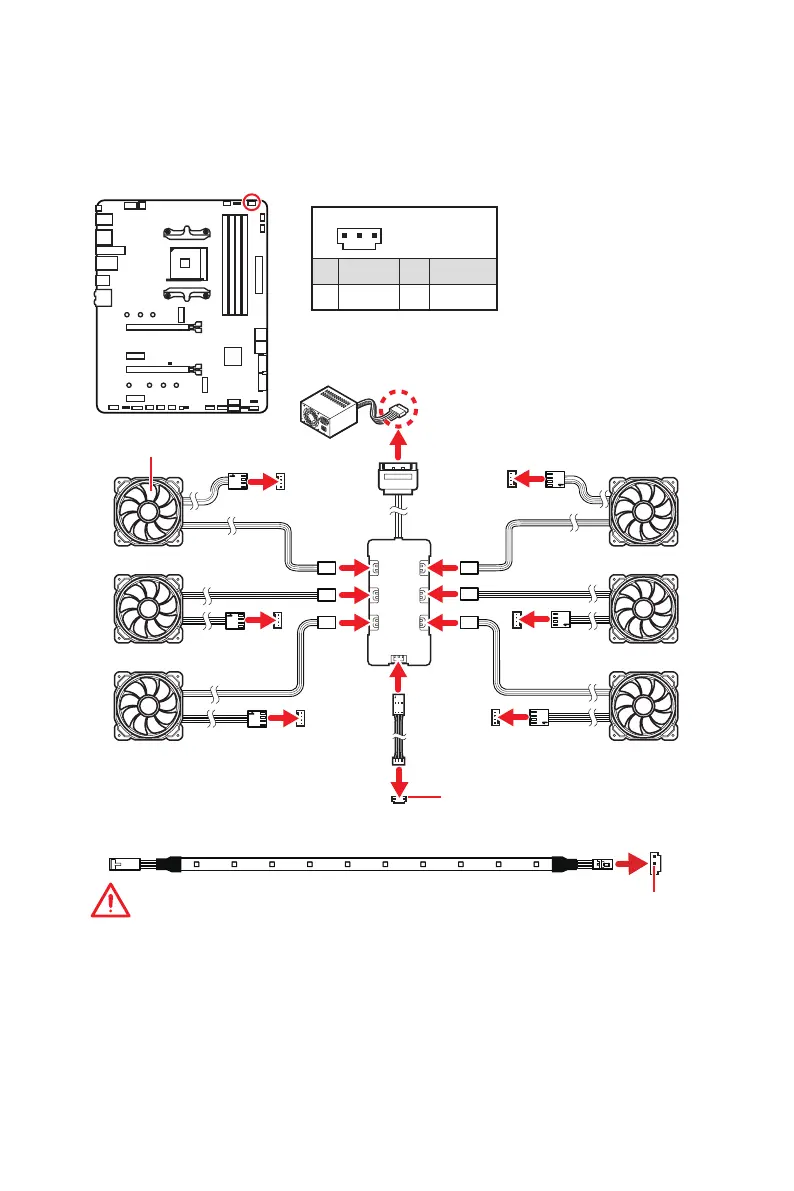

Подключение вентиляторов CORSAIR с
RGB светодиодной подсветкой
Разъем JCORSAIR1
Питания SATA
Вентилятор CORSAIR с RGB
светодиодной подсветкой
Контроллер
вентиляторов
CORSAIR
Разъем JCORSAIR1
Подключение светодиодных лент CORSAIR Lighting Node PRO

MSI MPG X570 GAMING PRO CARBON WIFI Specifications

General

Processor socket	Socket AM4
Processor manufacturer	AMD
Compatible processor series	AMD Ryzen 3 2nd Gen, AMD Ryzen 3 3rd Gen, AMD Ryzen 5 2nd Gen, AMD Ryzen 5 3rd Gen, AMD Ryzen 7 2nd Gen, AMD Ryzen 7 3rd Gen, AMD Ryzen 9 3rd Gen
Maximum number of SMP processors	1
Audio chip	Realtek ALC1220
Component for	PC
Motherboard chipset	AMD X570
Audio output channels	7.1 channels
Motherboard form factor	ATX
Number of mounting holes	9
Windows operating systems supported	Windows 10 Education x64, Windows 10 Enterprise x64, Windows 10 Home x64, Windows 10 Pro x64, Windows 10 x64
ECC	Yes
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	4
Supported memory types	DDR4-SDRAM
Maximum internal memory	128 GB
Supported memory clock speeds	1866, 2133, 2400, 2666 MHz
PCI Express x1 (Gen 3.x) slots	2
RAID levels	0, 1, 10
Supported storage drive interfaces	SATA III
Maximum resolution	4096 x 2160 pixels
Parallel processing technology support	2-Way CrossFireX
Number of SATA III connectors	6
USB 3.2 Gen 2 (3.1 Gen 2) connectors	0
BIOS type	UEFI AMI
HDMI version	1.4
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
USB 3.2 Gen 2 (3.1 Gen 2) Type-A ports quantity	3
LAN controller	Intel® I211-AT
Wi-Fi standards	802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax)
Bluetooth version	5.0
Ethernet interface type	Gigabit Ethernet
Cables included	SATA
Harmonized System (HS) code	84733020

Weight and Dimensions

Depth	243 mm
Width	304 mm
