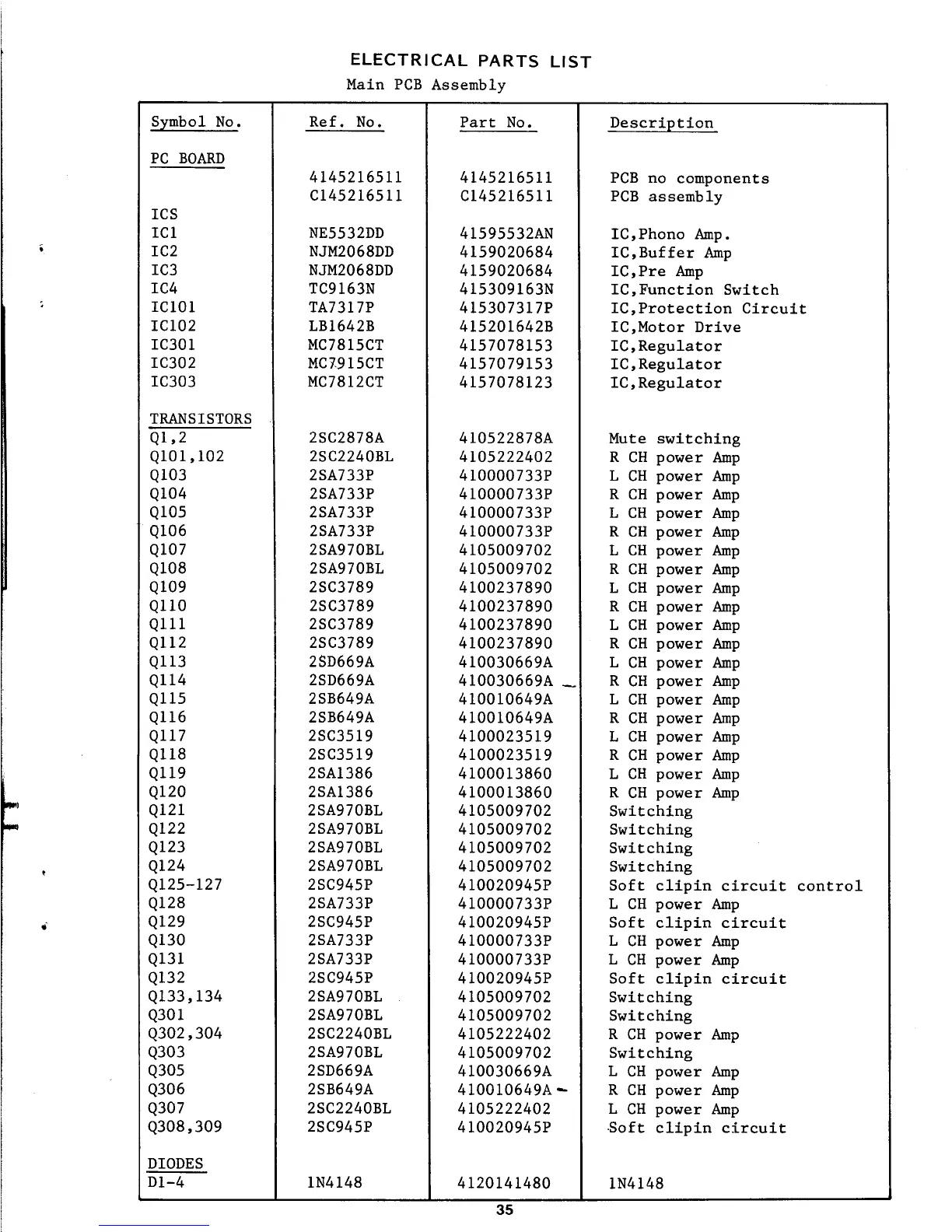

NAD 705 - Electrical Parts List

35
ELECTRICAL
PARTS
LIST
Main PCB Assembly
Symbol - No - . Ref . No . Part No . Description
PC BOARD
4145216511
4145216511 PCB no components
C145216511
C145216511 PCB assembly
ICS
IC1 NE5532DD
41595532AN IC,Phono Amp .
IC2 NJM2068DD
4159020684 IC,Buffer Amp
IC3 NJM2068DD
4159020684 IC,Pre Amp
IC4 TC9163N 415309163N
IC,Function Switch
IC101 TA7317P 415307317P
IC,Protection Circuit
IC102 LB1642B 415201642B
IC,Motor Drive
IC301 MC7815CT
4157078153 IC,Regulator
IC302 MC7915CT 4157079153 IC,Regulator
IC303 MC7812CT 4157078123 IC,Regulator
TRANSISTORS
Q1,2 2SC2878A 410522878A Mute switching
Q101,102 2SC2240BL 4105222402 R CH power Amp
Q103 2SA733P 410000733P L CH power Amp
Q104 2SA733P 410000733P R CH power Amp
Q105 2SA733P 410000733P L CH power Amp
Q106 2SA733P 410000733P R CH power Amp
Q107 2SA970BL 4105009702 L CH power Amp
Q108 2SA970BL 4105009702 R CH power Amp
Q109 2SC3789 4100237890 L CH power Amp
Q110 2SC3789 4100237890 R CH power Amp
Q111
2SC3789 4100237890 L CH powerAmp
Q112
2SC3789 4100237890 R CH power Amp
Q113 2SD669A 410030669A L CH power Amp
Q114 2SD669A
410030669A _ R CH power Amp
Q115 2SB649A
410010649A L CH power Amp
Q116 2SB649A
410010649A R CH power Amp
Q117 2SC3519
4100023519 L CH power Amp
Q118 2SC3519
4100023519
R
CH power Amp
Q119 2SA1386
4100013860 L CH power Amp
Q120 2SA1386
4100013860 R CH power Amp
Q121 2SA970BL
4105009702 Switching
Q122 2SA970BL 4105009702 Switching
Q123 2SA970BL 4105009702 Switching
Q124 2SA970BL 4105009702 Switching
Q125-127 2SC945P 410020945P Soft clipin
circuit control
Q128 2SA733P 410000733P L CH power Amp
Q129 2SC945P 410020945P Soft clipin circuit
Q130 2SA733P 410000733P L CH power Amp
Q131 2SA733P 410000733P L CH powerAmp
Q132 2SC945P 410020945P Soft clipin circuit
Q133,134 2SA970BL 4105009702 Switching
Q301 2SA970BL 4105009702 Switching
Q302,304 2SC2240BL 4105222402 R CH powerAmp
Q303 2SA970BL 4105009702 Switching
Q305
2SD669A
410030669A L CH power Amp
Q306
2SB649A
410010649A
-
R CH power Amp
Q307 2SC2240BL 4105222402 L CH powerAmp
Q308,309 2SC945P 410020945P Soft clipin circuit
DIODES
D1-4 1N4148
4120141480 1N4148
