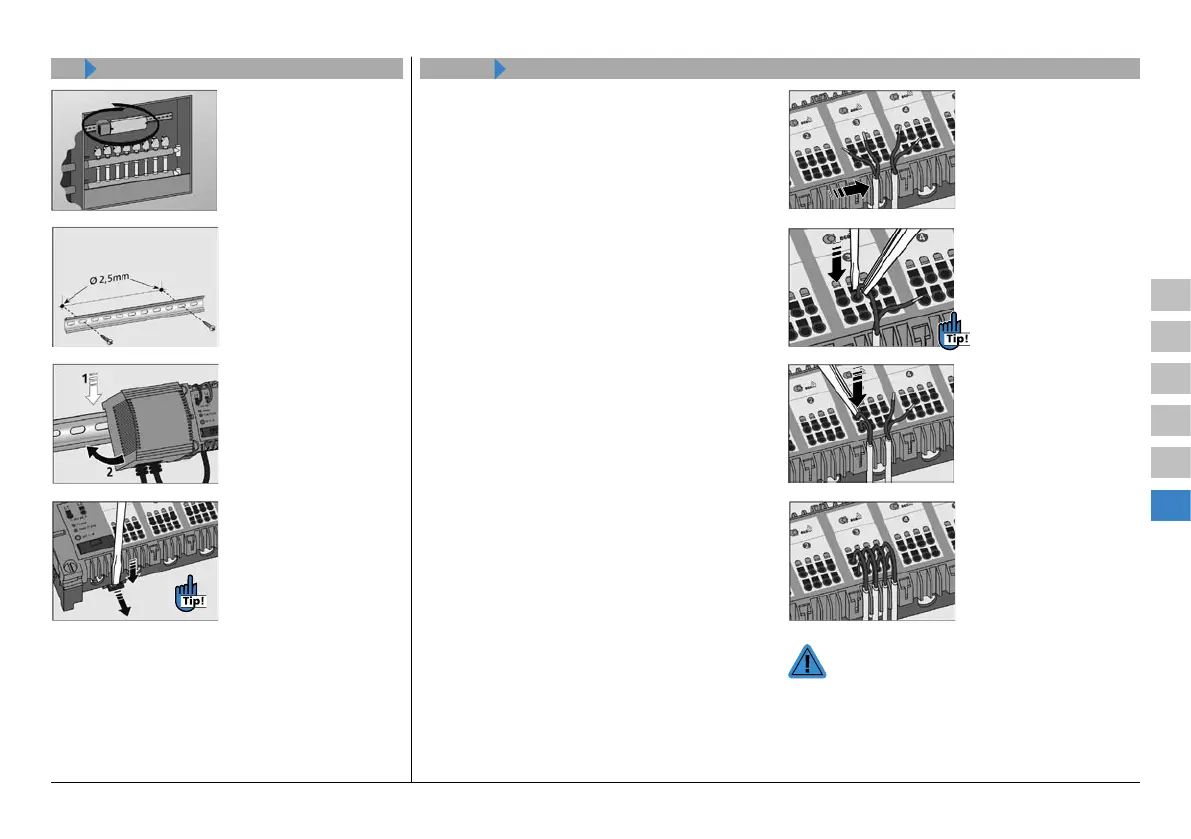

Asennusohjeet
Asennus kantokiskoon
Toimilaitteiden kytkeminen
Taipuisien johtimien ta-
pauksissa avataan kiin-
nitin ruuvimeisselillä ja
työnnetään johdin kiin-
nittimeen.a
Perusyksikköön saa kytkeä yhteensä enintään
13 termomoottoria. Yhtä kanavaa kohti saa
kytkeä 4 (2) termomoottoria. Mutta on mahdollista
varata useita lämmitysvyöhykkeitä yhdelle etäsääti-
melle.
Yhtä säädintä (huonetta)
kohti saa kytkeä enin-
tään 4 termomoottoria.
Laajennus on mahdolli-
nen toimilaitemoduulin
avulla.
Työnnä termomoottorin
johdot vetokevennyksiin.
Sen jälkeen, kun termomoottorit on asennettu lämmi-
tyspiirin venttiileihin (katso toimilaitteiden asennus),
kytketään ne perusyksikköön seuraavalla tavalla.
Pistoliittimet:
Pistoliittimissä on käytettävissä seuraavat halkaisijat:
massiivinen johto: 0,5 – 1,5 mm²
taipuisa johto: 1,0 – 1,5 mm²
Eristeet on poistettava johtojen päistä 10 mm matkalta.
Termomoottoreiden johdoissa voidaan käyttää teh-
dasasennettuja päätehylsyjä.
