19ES
H
70
100
*
30 – 65
20 – 55
*
Ø D
90
9
8
11
14
5
95
170
200
*
42
41
C
47
B A
V. v.
K.v.
10*
D
* ES 500
8 Aftapkraan
9 Aansluitbehuizing met:
4 Aansluitklemmen
5 Combi thermostaat
6 Elektrisch verwarmingselement
14 Keuze schakelaar alleen 3/6 kW uitvoering
10 Hijsoog (alleen ES 500)
11 Stelvoeten
41 Koud water aansluiting
42 Warm water aansluiting
47 Overstortventiel Ø 22 mm, 9 bar (
bijgeleverd)
95 Serienummer plaatje
A Stopafsluiter**
B Terugslagklep**
C Vacuümklep**
D Mengafsluiter (als de temperatuur van het tapwater
hoger wordt dan 65 °C)**
** Niet meegeleverd
INSTALLATIE- EN ONDERHOUDSINSTRUCTIES
ES
160, 210, 300, 500
WW
KW

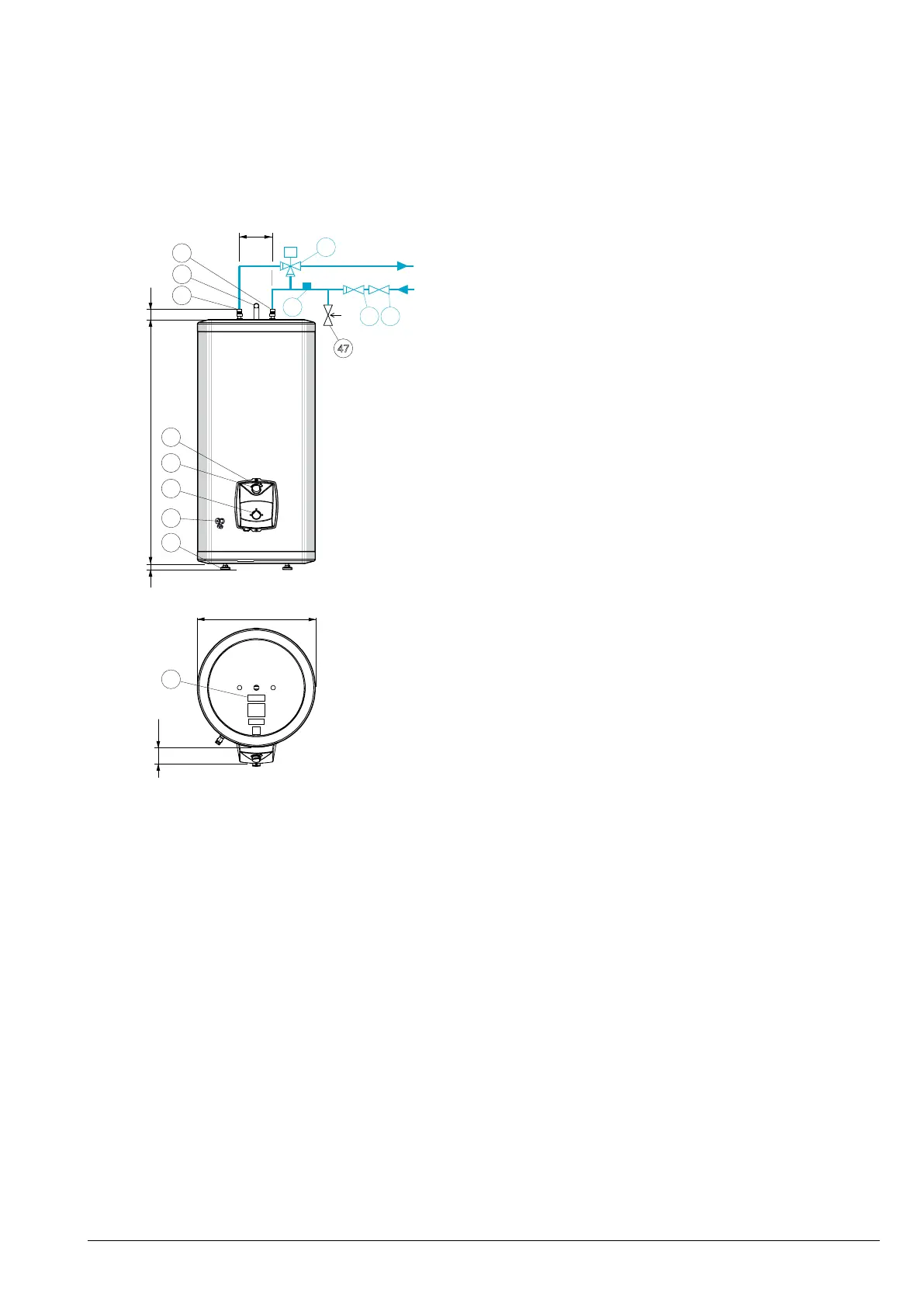

Afmetingen en locatie van onderdelen Lijst met onderdelen
Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar of door per-
sonen met beperkingen van psychische, zintuigelijke of lichamelijke aard, of
door personen met gebrek aan kennis en ervaring, wanneer zij onder toezicht
staanen instructies hebben ontvangen om het apparaat veilig te gebruiken en
zij de bijkomende gevaren begrijpen. Kinderen mogen niet met het apparaat
spelen. Het reinigen en onderhoud dat door de gebruiker mag worden uitge-
voerd, kan niet zonder toezicht door kinderen worden uitgevoerd.
Rechten om ontwerpwijzigingen door te voeren zijn voorbehouden.
©NIBE 2014.
