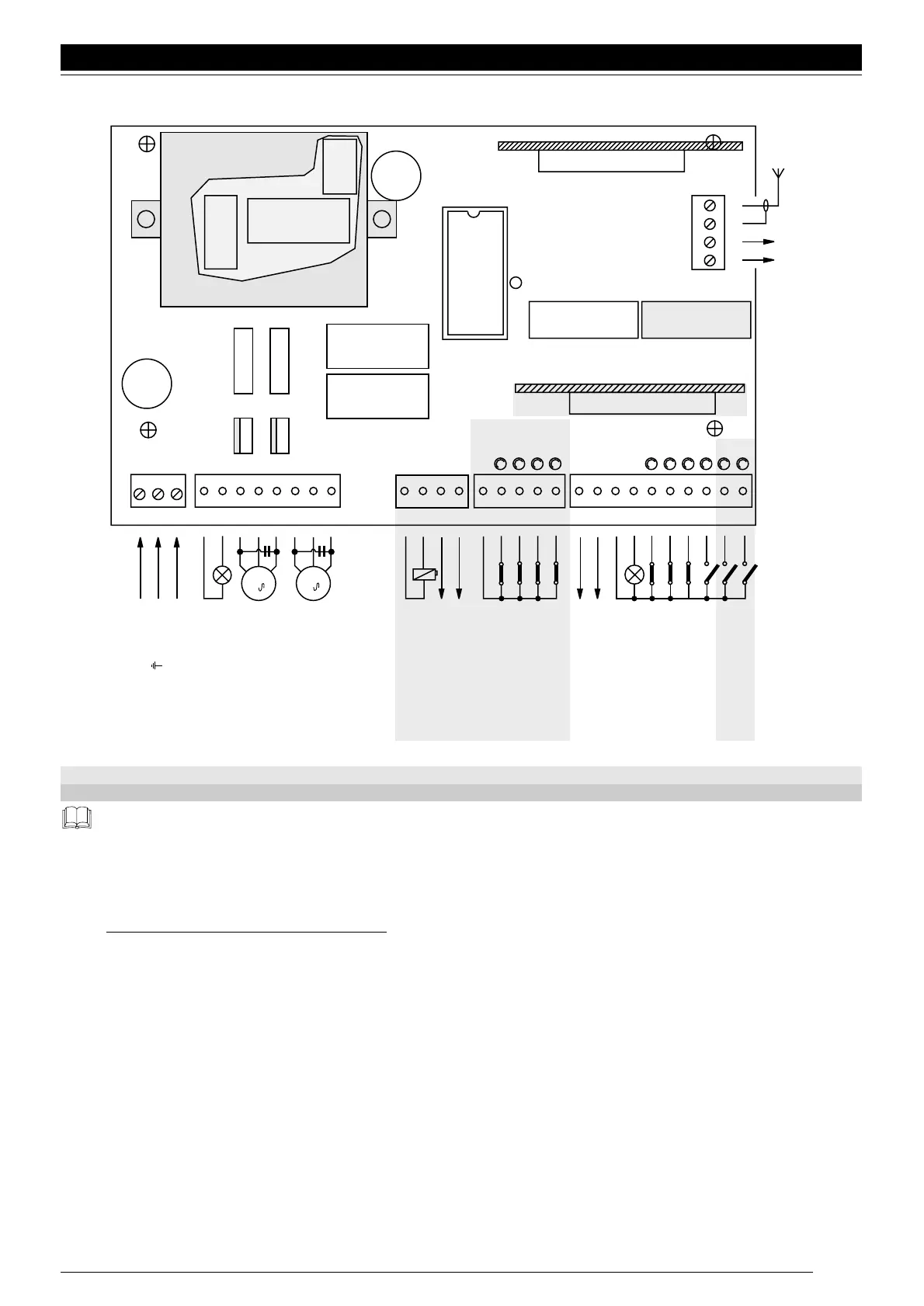

Fig. 4
La parte evidenziata è presente solo sulla versione A700F
La parte evidenziata è presente sulle versioni A6F e A700F
L’installazione e i successivi interventi di manutenzione devono essere effettuati solo da personale qualificato ed esperto,
in conformità a quanto previsto dal DPR N°46 del 5/3/1990, nel pieno rispetto delle norme UNI 8612 e seguendo le migliori
indicazioni dettate dalla “Regola d’arte”. Chi esegue detti interventi si rende responsabile di eventuali danni causati.
2.3) DESCRIZIONE DEI COLLEGAMENTI:
Diamo una breve descrizione dei possibili collegamenti della centrale verso l’esterno:
1...3 : 230 Vac = Alimentazione elettrica 230 Vca 50 Hz
4-5 : Lampeggiante = Uscita per collegamento al lampeggiante 230 Vac, potenza massima della lampada 100 W
6...8 : Motore 1 = Uscita per collegamento al 1° motore 230 Vac, potenza massima del motore
1
/2 Hp
9...11 : Motore 2 = Uscita per collegamento al 2° motore 230 Vac, potenza massima del motore
1
/2 Hp
Nota: I motori 1 e 2 di differenziano solo per il ritardo nelle partenza, il 1° motore è legato al tempo ritardo apertura
“TRA” mentre il 2° motore è legato al tempo ritardo chiusura “TRC”. Se i ritardi non sono necessari non c’è alcuna
differenza tra i due motori.
Italiano
9
