Questa centrale per l’automazione di cancelli e porte automatiche permette di comandare 2 motoriduttori in corrente alternata monofase.
NellacentralesonopresentiunaseriediDip-switch(miniselettori)chepermettonodiattivarediversefunzioni,edeitrimmercheconsentono
di effettuare una serie di regolazioni.
Lo stato degli ingressi è segnalato da appositi Led posti vicino agli ingressi; un ulteriore Led presente vicino al microprocessore, segnala il
corretto funzionamento della logica interna.

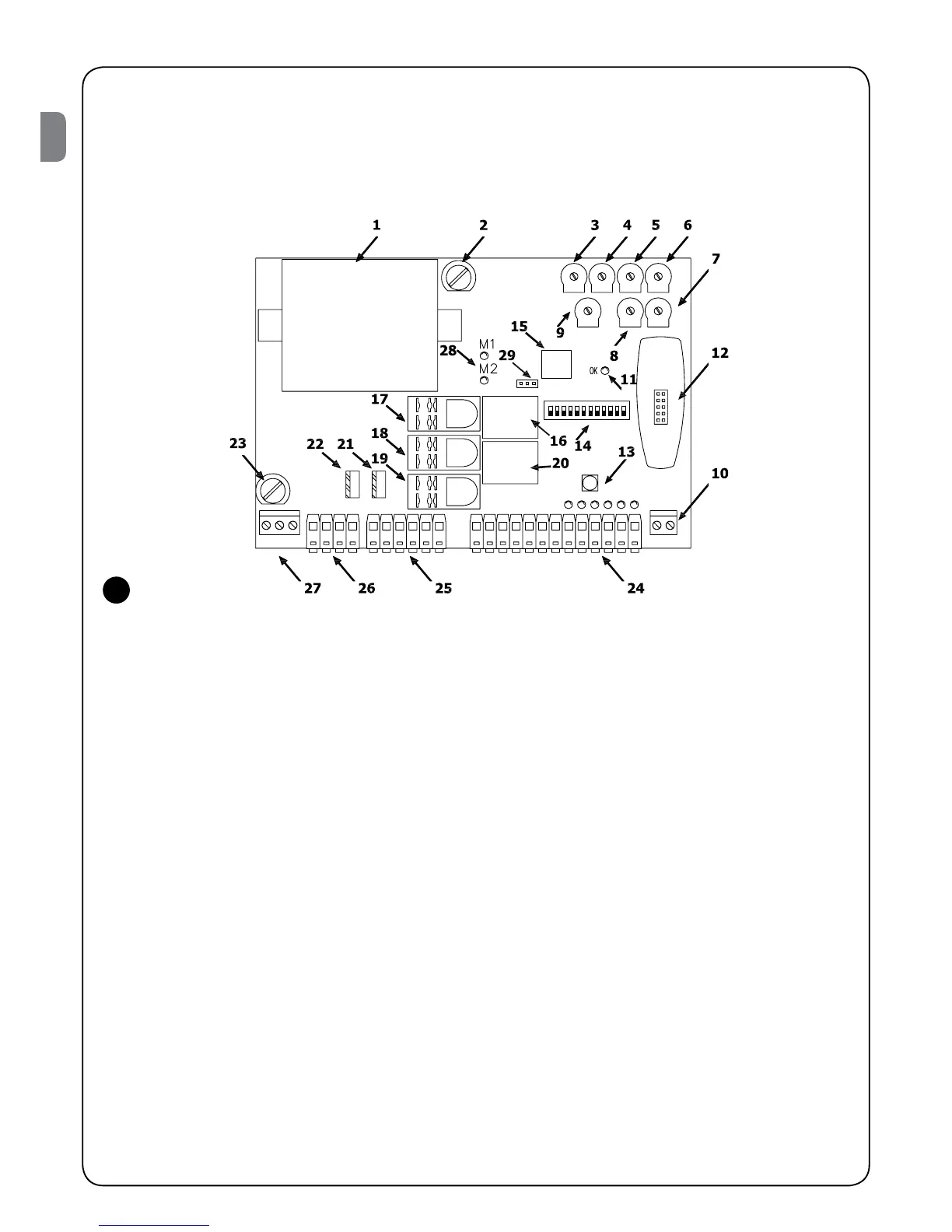

Per facilitare il riconoscimento delle parti, in Fig.1sonoindicatiicomponentipiùsignicativi.
1 Trasformatore
2 Fusibiledibassatensione(500mAF)
3 Trimmerdiregolazionedellaforza(F)
4 TrimmerdiregolazionedelTempoPausa(TP)
5 TrimmerdiregolazioneTempoRitardoinApertura(TRA)
6 TrimmerdiregolazioneTempoLavoromotore1(TL1)
7 TrimmerdiregolazioneTempoLavoromotore2(TL2)
8 TrimmerdiregolazioneTempoRitardoinChiusura(TRC)
9 TrimmerdiBilanciamentomanovra(BAL)
10 Morsettiera per antenna
11 LedOK
12 Connettore innesto Radio
13 Pulsante di Passo Passo
14 Dip-Switch di selezione delle funzioni
15 Microprocessore
16 Relè Elettroserratura
17 Relè comune motori
18 Relè Luce di Cortesia
19 Relè direzione movimento Apre / Chiude
20 Relè Fototest
21 Triac motore 2
22 Triac motore 1
23 Fusibilerapido(5Ase230Vac)o(6.3Ase120Vac)
24 Morsettiera ingressi / uscite di comando
25 Morsettiere uscite motore
26 Morsettiera uscite lampeggiante e luce di cortesia
27 Morsettiera di alimentazione
28 Led segnalazione funzionamento motori
29 Ponticellopersceltamodalitàdirallentamento(M-RAL)
2) Descrizione prodotto e destinazione d’uso
