54

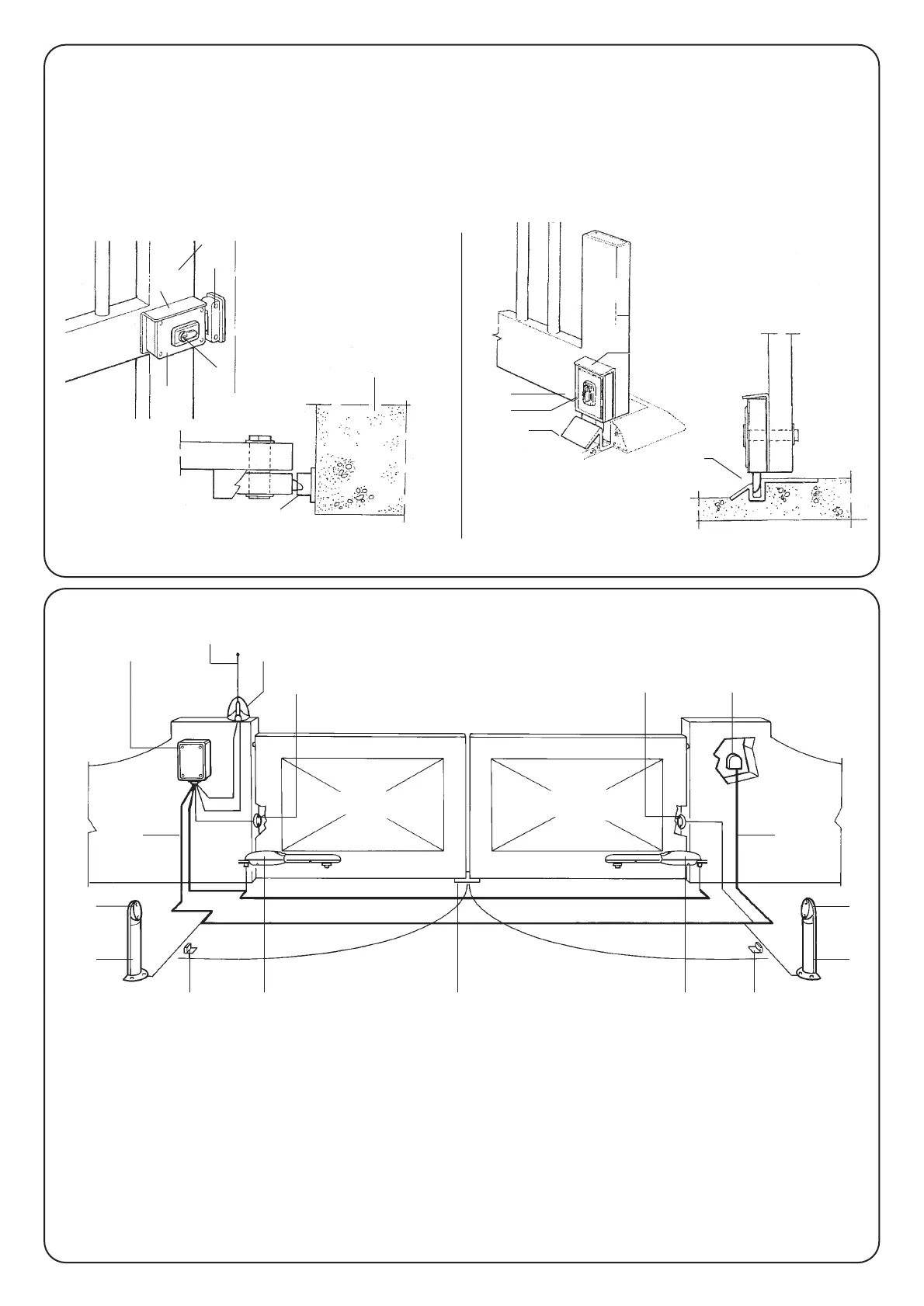

2.5) Montaje de la electrocerradura
(opcional)
1 Electrocerradura
2 Placa de sujeción de la electrocerradura
(especificar si es horizontal o vertical)
3 Enganche pestillo *
4 Tope para enganche
5 Pestillo
6 Cilindro pasante
7 Puerta
7
3
1
6
2
5
3
6
1
7
2
4
5
Sujeción horizontal (para una hoja) Sujeción vertical (para dos hojas)
1 Columnas para fotocélulas
2 Par de topes de apertura
3 Línea eléctrica de alimentación
4 Central de mando
5 Antena
6 Luz intermitente
7 Fotocélula
8 Actuador MOBY
9 Electrocerradura vertical*
10 Selector de llave o teclado digital
*a instalar si se utilizan los modelos reversibles MB4605 y MB4615,
o si cada hoja de la puerta mide más de 3 m de longitud.
2.6) Instalación típica
5
7
7
1
28 9
710
6
4
3 3
7
1
28
