2.2) Installation typique

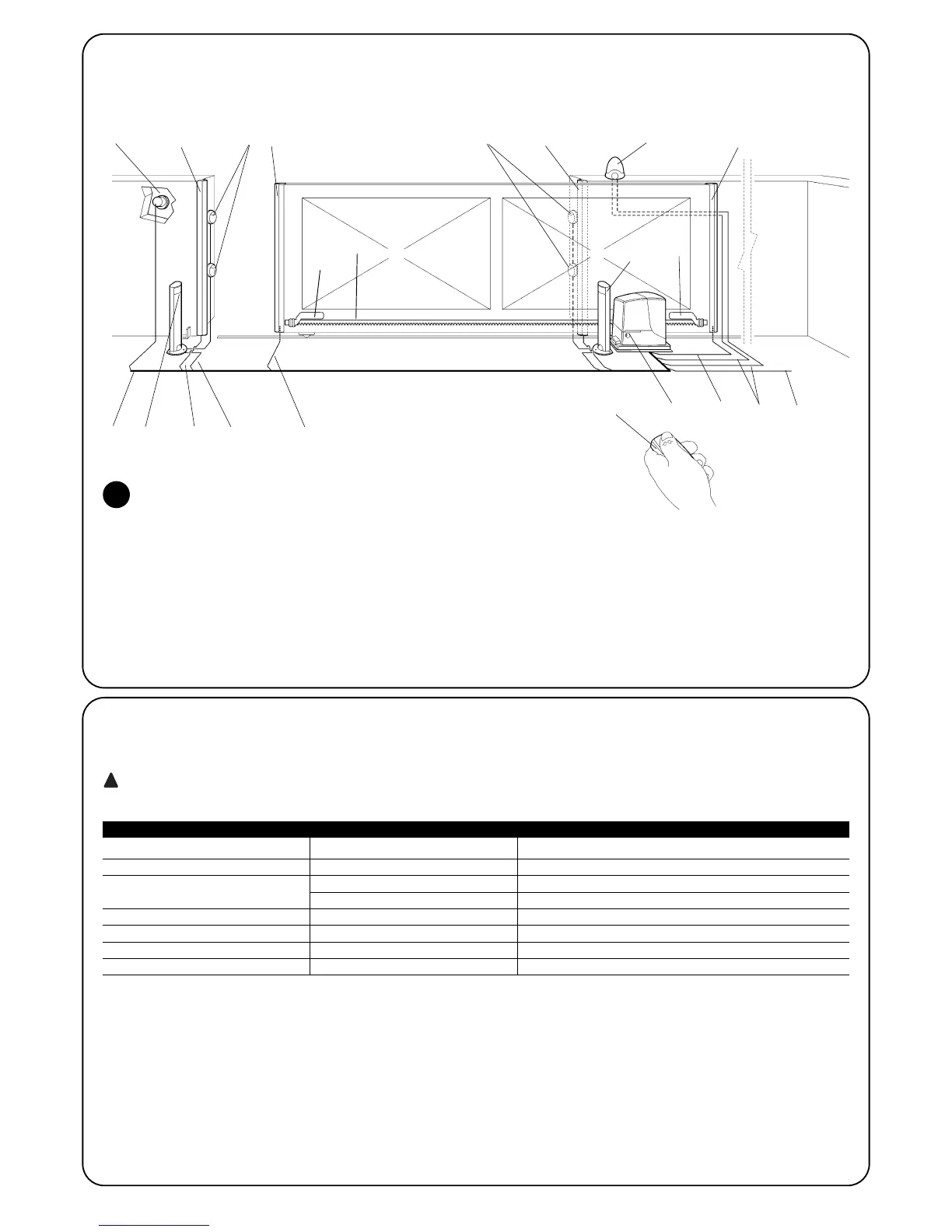

La figure 2 présente l'installation typique pour l'automatisation d'un portail de type coulissant utilisant ROBUS
2
1 Sélecteur à clé
2 Photocellules sur colonne
3 Photocellules
4 Bord primaire fixe (option)
5 Bord primaire mobile
6 Patte de fin de course “Ouvert”
7 Crémaillère
8 Bord secondaire fixe (option)
9 Clignotant avec antenne incorporée
10 ROBUS
11 Patte de fin de course “Fermé”
12 Bord secondaire mobile (option)
13 Émetteur radio
2.3) Liste des câbles
Dans l'installation typique de la figure 2 sont indiqués aussi les câbles nécessaires pour les connexions des différents dispositifs; le tableau
5 indique les caractéristiques des câbles.
Les câbles utilisés doivent être adaptés au type d'installation; par exemple, on conseille un câble type H03VV-F pour la pose
à l'intérieur ou H07RN-F pour la pose à l'extérieur.
Note 1: si le câble d'alimentation dépasse 30 m, il faut prévoir un câble avec une section plus grande, par exemple 3 x 2,5 mm_ et une
mise à la terre est nécessaire à proximité de l'automatisme.
Note 2: si le câble “BlueBUS” dépasse 30 m, jusqu'à un maximum de 50 m, il faut prévoir un câble 2 x 1
mm
2
.
Note 3: les deux câbles 2 x 0,5
mm
2
peuvent être remplacés par un seul câble 4 x 0,5 mm
2
.
Note 4: s'il y a plus d'un bord sensible, voir le chapitre “7.3.2 Entrée STOP” pour le type de connexion conseillée.
Note 5: pour la connexion des bords sensibles mobiles sur les parties coulissantes, il faut utiliser des dispositifs ad hoc qui permettent la
connexion même quand le portail est en mouvement.
Connexion Type de câble Longueur maximum admise
A: Ligne électrique d'alimentation 1 câble 3 x 1,5 mm
2
30 m (note 1)
B: Clignotant avec antenne 1 câble 2 x 0,5 mm
2
20m
1 câble blindé type RG58 20m (longueur conseillée: moins de 5 m)
C: Photocellules 1 câble 2 x 0,5 mm
2
30 m (note 2)
D: Sélecteur à clé 2 câbles 2 x 0,5 mm
2
(note 3) 50 m
E: Bords sensibles fixes 1 câble 2 x 0,5 mm
2
(note 4) 30 m
F: Bords sensibles mobiles 1 câble 2 x 0,5 mm
2
(note 4) 30 m (note 5)
Tableau 5: Liste des câbles
2
43 38
10
2
6
11
7
9
13
1251
EC F
D
C
F
A
B
