6. Antenna
7. SUMO
8. Linea di alimentazione
9. Arresti meccanici della corsa
10. Centrale A924
2.2) Impianto tipico
1. Colonnina
2. Fotocellula
3. Selettore a chiave o tastiera digitale
4. Pomello di sblocco
5. Lampeggiante
3
SUMO è un attuatore elettromeccanico per l’automazione di porte sezionali
e scorrevoli a due ante (fi gg. 3-11).
Grazie all’albero di uscita cavo permette un facile innesto con l’albero
portamolle di gran parte dei sezionali in commercio. La centrale A924, oltre
ad alimentare il motore in corrente continua dotato di encoder, permette
una ottimale regolazione della coppia e della velocità del motoriduttore, un
esatto rilievo delle quote, la partenza e la chiusura graduali, la rilevazione
dell’ostacolo. Inoltre essa è dotata di una spia di manutenzione che
permette di registrare le manovre che il motoriduttore esegue durante tutta
la sua vita.
Lo sblocco, azionabile da terra, disimpegna il motore dal corpo riduttore.
2.1) Verifi che preliminari
Prima di procedere ad una qualsiasi motorizzazione verifi care che la
struttura sia idonea, in altre parole, conforme alle norme vigenti.
In particolare verifi care che:
la porta non presenti punti d’attrito sia in chiusura sia in apertura; la
movimentazione della porta non necessiti di una forza superiore a 300N
(30kg);
la porta sia ben bilanciata, ossia, fermata in una qualsiasi posizione non
accenni a riprendere il moto; la porta, nella sua corsa, sia silenziosa,
regolare e non sbandi;
la zona individuata per il fi ssaggio del motoriduttore consenta di operare la
manovra di sblocco con facilità e sicurezza;
si ricorda che il SUMO deve motorizzare una porta (sezionale o a due
ante) di per sé effi ciente e sicura e non sopperisce a difetti causati da una
sbagliata installazione, o da una cattiva manutenzione;
la confezione sia integra, facendo riferimento alla fi g. 1;
facendo riferimento alla fi g. 2 verifi care che la zona di fi ssaggio sia
compatibile con l’ingombro del motoriduttore.

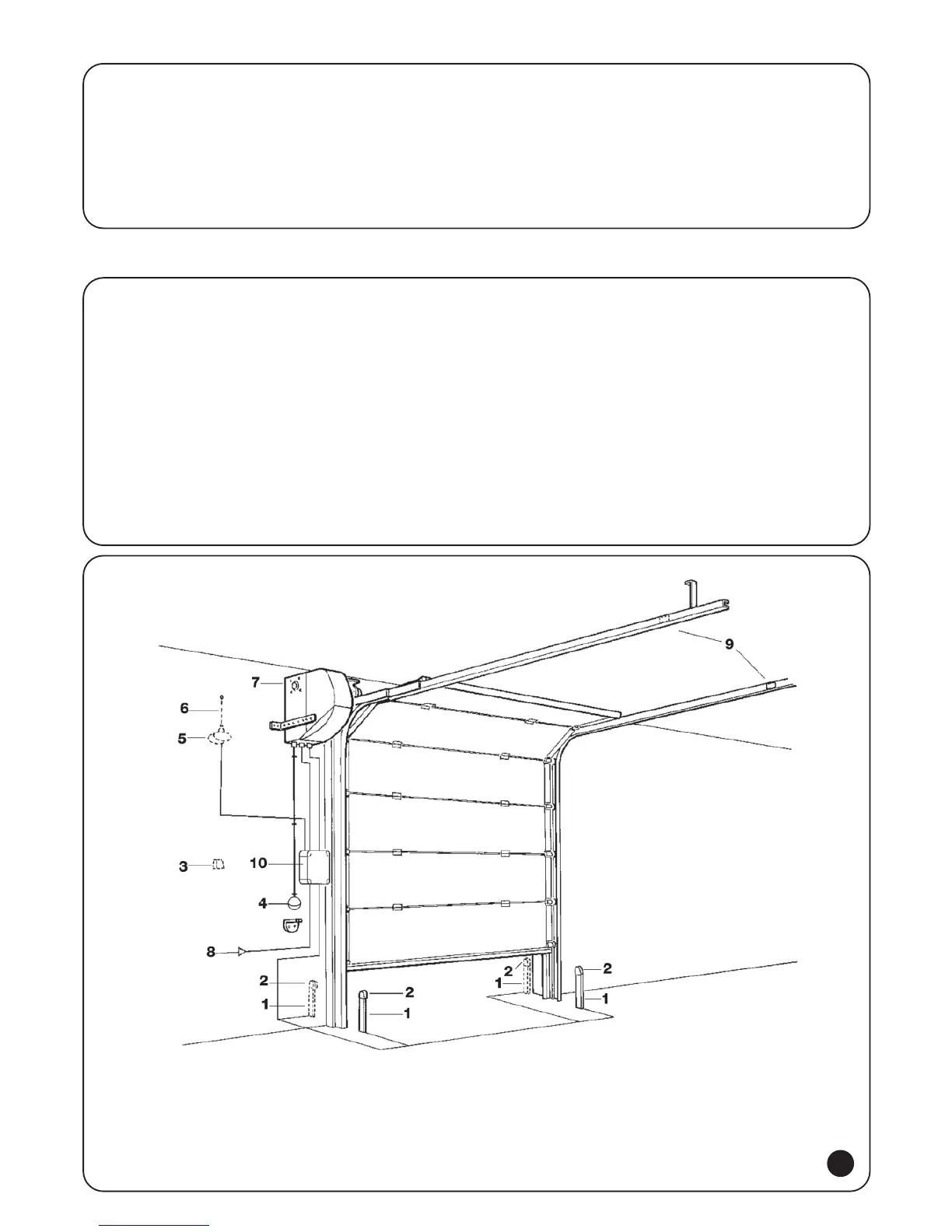

La fi g. 3 riporta una tipica installazione del motoriduttore.
1) Descrizione del prodotto
2) Installazione
