34

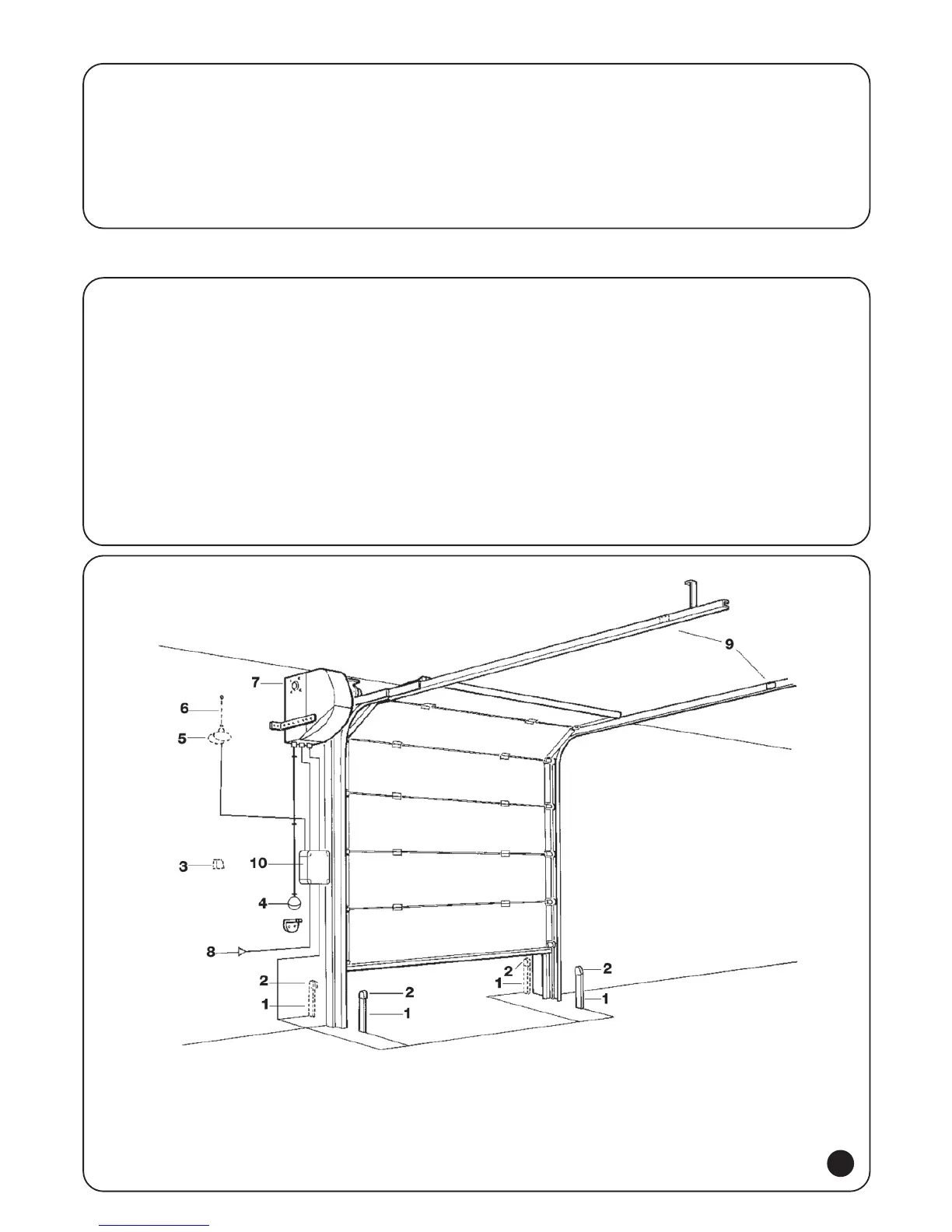

2.2) Instalación típica
1. Columna
2. Fotocélula
3. Selector de llave o teclado digital
4. Tirador de desbloqueo
5. Luz intermitente
6. Antena
7. SUMO
8. Línea de alimentación
9. Topes mecánicos de carrera
10. Central A924
3
SUMO es un actuador electromecánico para la automatización de puertas
seccionales y de correderas de dos hojas (fi gs. 3-11).
Gracias al árbol hueco de salida permite una conexión fácil al árbol
portamuelles de la mayoría de las puertas seccionales que se encuentran
en comercio. La central A924, además de alimentar el motor de corriente
continua equipado con encoder, permite una regulación ideal del par y de
la velocidad del motorreductor, una
medición exacta de las cotas, el arranque y el cierre graduales, y la detección
de un obstáculo. Además, está equipada con un indicador luminoso de
mantenimiento que permite memorizar las maniobras que el motorreductor
ejecuta durante toda su vida útil.
El desbloqueo, que se acciona desde el piso, desconecta el motor del cuerpo
del reductor.
2.1) Controles preliminares
Antes de proceder con cualquier motorización, controle que la estructura
sea adecuada, es decir, conforme a las normas vigentes; controle
especialmente que: la puerta no tenga puntos de fricción tanto durante
el cierre como durante la apertura; el movimiento de la puerta no requiera
una fuerza superior a 300N (30 kg); la puerta esté bien equilibrada, es
decir que al detenerse en cualquier posición, no tienda a moverse; el
movimiento de la puerta sea silencioso, regular y no se bambolee;
la zona en donde se fi jará el motorreductor permita una maniobra manual
de desbloqueo fácil y segura; recuerde que SUMO debe motorizar una
puerta (seccional o de dos hojas) efi ciente y segura y no compensa
defectos causados por una instalación incorrecta o por un mantenimiento
mal hecho; el paquete esté íntegro, refi érase a la fi g. 1; la zona de sujeción
sea compatible con las dimensiones del motorreductor, refi érase a la fi g.
2.
La fi g. 3 muestra una instalación típica de SUMO.
1) Descripción del producto
2) Instalación
