20
3) Installation du débrayage
Installation du débrayage pour le modèle SU2000
Dérouler la corde le long du mur (L max. 6,5 m) en la faisant passer,
éventuellement dans les anneaux (non fournis). À 80 mm de l’extrémité
de la corde, percer et fi xer au mur la platine de blocage de la poignée (42)
pour le débrayage au sol (fi g. 13).
Installation du débrayage manuel pour le modèle SU2010
Nous conseillons de diviser en deux phases le montage du système de
débrayage. Pour plus de commodité il vaut mieux exécuter la première
phase par terre et la seconde après avoir monté l’automatisme.
Procédure:
Phase n°1
1. Enlever un capuchon à l’extrémité de la gaine;
2. dévisser avec un tournevis cruciforme les 3 vis (47-48) qui bloquent le
couvercle (3) et l’enlever;
3. abaisser le levier de débrayage (5) et le bloquer avec le loquet (14);
4. dévisser la protection du PG7 (22) et enfi ler à fond la gaine, du côté
sans capuchon;
5. enfi ler dans la gaine, du côté du capuchon, le câble métallique;
6. visser la pièce de blocage de la gaine (7) avec les vis (46) (fi g. 14);
7. enfi ler le câble métallique dans la fente la plus extérieure du levier de
débrayage (5). Bloquer l’extrémité du câble avec le serre-câble en con-
trôlant qu’il ne peut pas s’arracher même quand on le tire avec force
(fi g. 15).
Phase n°2
1. Ouvrir le loquet (14) et mettre la poignée de débrayage (5) dans la po-
sition initiale;
2. fermer le couvercle (3);
3. dérouler la gaine (L max. 6,5 m) le long du mur en ligne droite de ma-
nière que le câble métallique puisse coulisser facilement à l’intérieur
de la gaine;
4. enfi ler le serre-câble (69) dans le câble métallique;
5. raccorder la poignée de débrayage (43) au câble métallique, si néces-
saire, éliminer la partie qui dépasse;
6. Régler la hauteur de fi xation du serre-câble et débrayer (fi g. 16a).
Corriger éventuellement la position du serre-câble de manière que le
SUMO reste débrayé quand la poignée se trouve dans la position 1.
2.6) Connexions électriques
!
Durant cette opération, l’armoire de commande ne doit pas
être alimentée

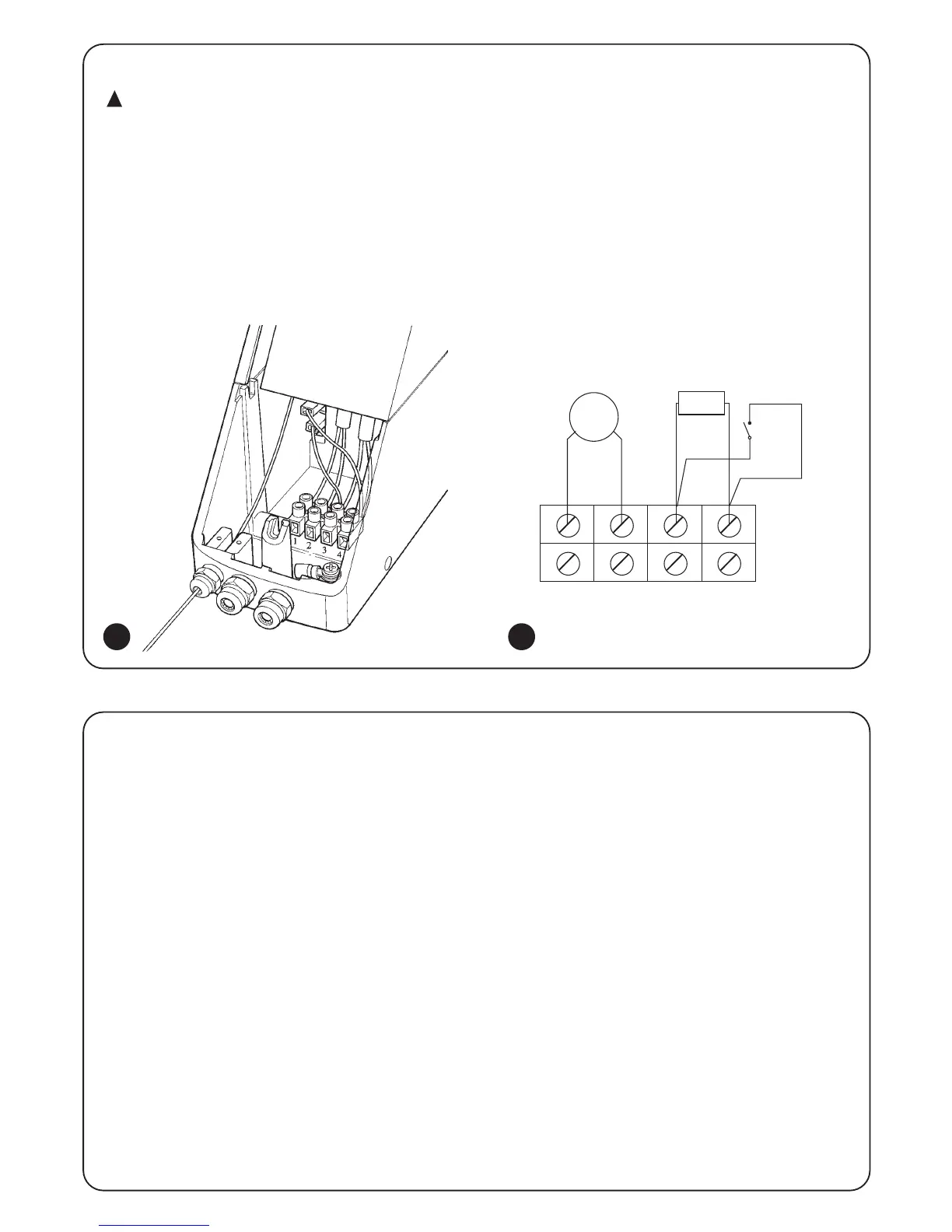

Serrer le passe-câble pour empêcher que les câbles puissent être arrachés
du bornier (se référer aux fi g. 12-12a).
Fermer le SUMO en vissant avec un tournevis cruciforme les 3 vis du
couvercle.
*Si le câble dépasse 10 m de longueur, utiliser une section de 4 mm2.
Enfi ler le câble d’alimentation et le câble de l’encodeur respectivement
dans le passe-câble central et dans celui de droite. Connecter le câble
d’alimentation tripolaire (3 x 2,5)* aux bornes 1 - 2 avec la cosse isolée
pour la mise à la terre. Connecter le câble bipolaire (2 x 0,75) aux bornes
3 - 4 (encodeur).
ENC.
M
C. C.
ROUGE
ROUGE
BRUN
NOIR
BLEU
NOIR
1 2 3 4
12
12a
