INSTALLATION UND ELEKTRISCHE ANSCHLÜSSE
3.1 - Installation des Antriebs
Wichtig! Lesen Sie vor der Installation des Antriebs die Hinweise in Kapitel 2 und überprüfen Sie anhand des angegebenen
Packungsinhalts den Lieferumfang und die Abmessungen des Antriebs (siehe Produktdatenblätter Seite 17-28).
WICHTIG! - Die Aufrollwelle muss konzentrisch und auf die motorisierte Achse ausgerichtet sein: Andernfalls wird ein Ungleich-
gewicht erzeugt, das Schäden oder eine übermäßige Abnutzung der Übertragungselemente verursachen kann.
Das Tor sowohl in Schließung als auch in Öffnung auf Reibungspunkte überprüfen; die Torbewegung von Hand darf einen Kraft-
aufwand von 300 N (30 kg) nicht überschreiten.
01. Den Endbereich der Aufrollwelle, wo der Motor eingesetzt wird, schmieren.

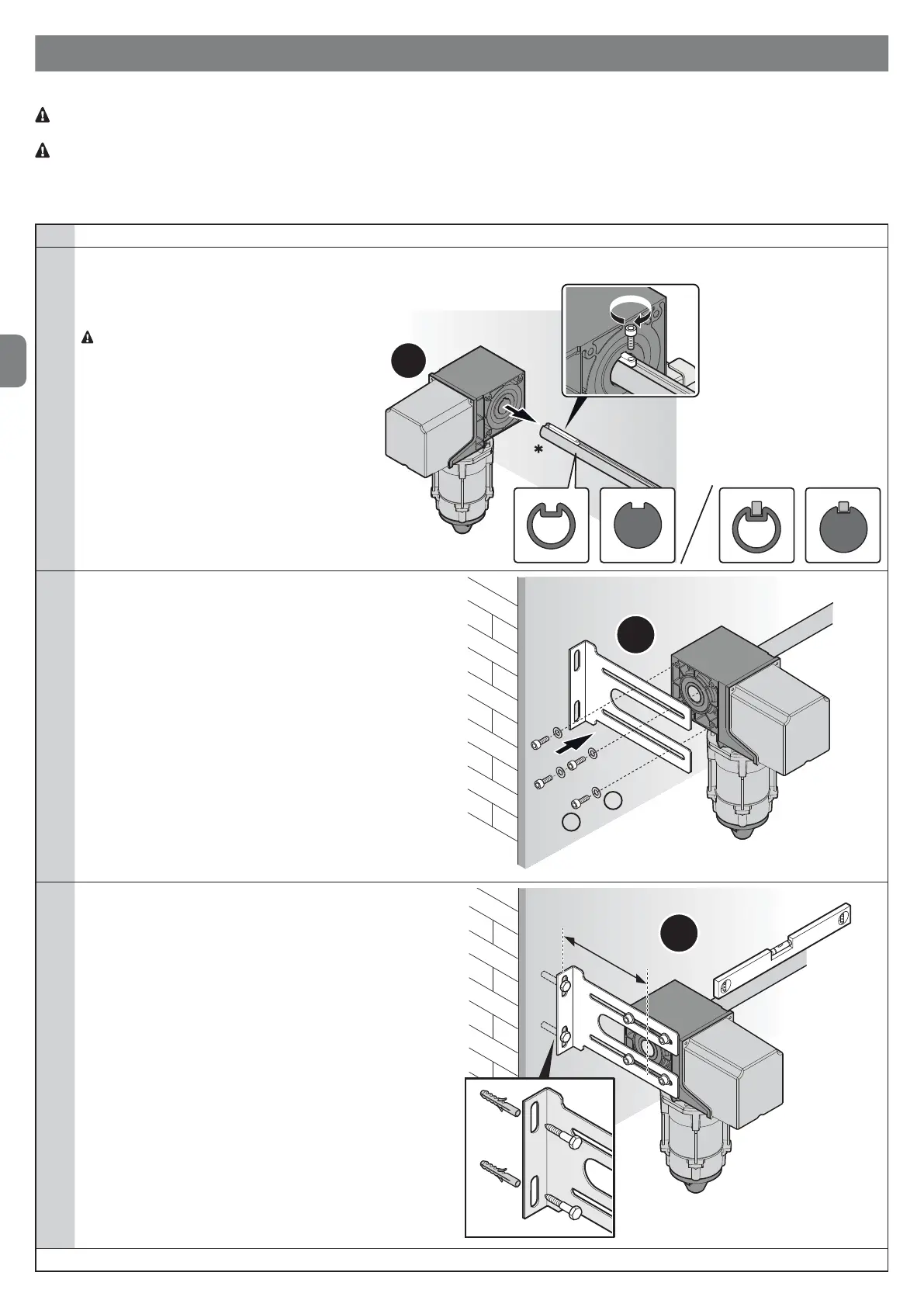

02. Den Antrieb in den Endbereich der Aufrollwelle einsetzen: Auf
der Aufrollwelle prüfen, ob der Sitz der Passfeder (A) durch-
gehend ist und sie in diesem Fall sperren (B), um eine unvor-
hergesehene Verschiebung der Achsen zu vermeiden.
4 Es sind zwei Wellenausführungen möglich
1
03. Den Befestigungsbügel mit den mitgelieferten Schrauben (C)
und Unterlegscheiben (D) am Antrieb anbringen.
2
C
D
04. Den Befestigungsbügel anbringen: Der Antrieb kann sowohl
horizontal als auch vertikal positioniert werden; wichtig ist,
dass die Aufrollwelle horizontal parallel zum Boden positio-
niert ist.
Das Anzugsmoment muss 20 Nm betragen.
Hinweis: Wenn der Antrieb anders positioniert werden soll,
den technischen Kundendienst von Nice kontaktieren.
90÷195
3
Hinweis: Wenn der Antrieb lackiert werden soll, die Dichtungsringe schützen, da sie nicht in Berührung mit dem Lack kommen dürfen.
