Nice UDL2 User Manual

Français – 7
FR

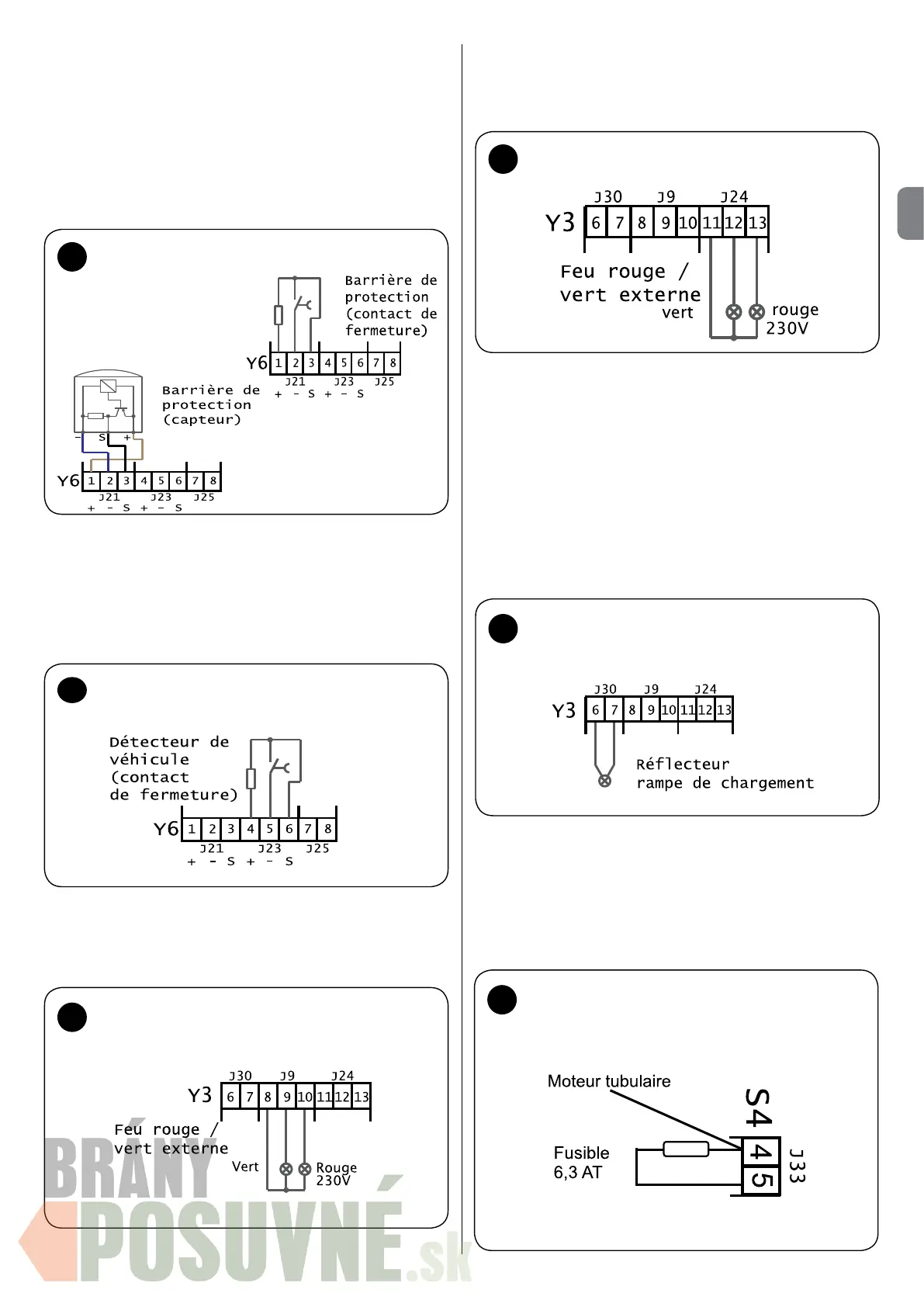

Connexion FEU DE CIRCULATION EXTERNE - [option 4 (o4)]
- g. 16
Le feu rouge est relié à la borne Y3/12 (J24), le feu vert à la borne
Y3/13 (J24) et le conducteur N commun à la borne Y3/11 (J24).
14
Connexion - Barrière de protection
Connexion capteur de position des rampes de chargement
(Logiciel spécial) - g. 15
Si nous utilisons un microrupteur (contact de fermeture), les bornes
Y6/4 (J23 +) et Y6/6 (J23 S) produisent une résistance de 8,2
kOhms. Le microrupteur (contact de fermeture) est relié aux bornes
Y6/5 (J23 -) et Y6/6 (J23 S). Si nous utilisons un capteur de position,
il faut retirer le pontage entre les bornes Y6/5,6 !
15
Connexion- Capteur de position
contact de fermeture
16
Connexion - feu ROUGE/VERT externe
Connexion FEU DE CIRCULATION INTERNE - [option 5 (o5)]
- g. 17
Le feu rouge est relié à la borne Y3/9 (J9), le feu vert à la borne Y3/10
(J9) et le conducteur N commun à la borne Y3/8 (J9).
17
Connexion - feu ROUGE/VERT interne
Connexion réecteur rampe de chargement (docklight)-
[option 6 (o6)] - g. 18
Si l'option (o6) est sélectionnée et le réecteur de la rampe de
chargement est monté, pendant le déplacement de la rampe, le
réecteur s'allume et s'éteint à nouveau quand la rampe retourne
dans la position de repos.
Le réecteur de la rampe de chargement peut être relié aux bornes
Y3/6,7 (J30).
ATTENTION : maxi. 500 W!!!
Connexion fusible externe 6.3 AT pour docklight ou FEU/
interne/externe g. 19
18
Connexion - réecteur rampe de
chargement
Il est possible de connecter aux bornes S4 (J33) à un fusible externe
6,3 AT pour feux ou docklight.
Connexion sirène [option 7 (o7)]
Si dans le module PEEP l'option (o7) est sélectionnée, en cas
d'erreur, la sirène d'alarme se déclenche. Pour désactiver la sirène, il
faut couper le courant à l'aide de l'interrupteur principal. La che de
la sirène d'alarme doit être reliée à la prise de courant Y10 !
19
Connexion - Fusible 6.3 pour
docklight/
sémaphore interne/
externe
(contact de commutation), le contact d'ouverture est relié à la borne
Y6/1 (J21 +), le contact de fermeture à la borne Y6/2 (J21 -) et le
contact commun (COM) à la borne Y6/3 (J21 S).
Si nous utilisons un microrupteur (contact de fermeture), les bornes
Y6/1 (J21 +) et Y6/3 (J21 S) produisent une résistance de 8,2
kOhms. Le microrupteur (contact de fermeture) est relié aux bornes
Y6/2 (J21 -) et Y6/3 (J21 S).
Si nous utilisons un capteur électronique, le l marron du capteur (+)
est relié à la borne Y6/1 (J21 +), le l bleu (-) à la borne Y6/2 (J21 -)
et le l noir de câblage (S) à la borne Y6/3 (J21 S).
