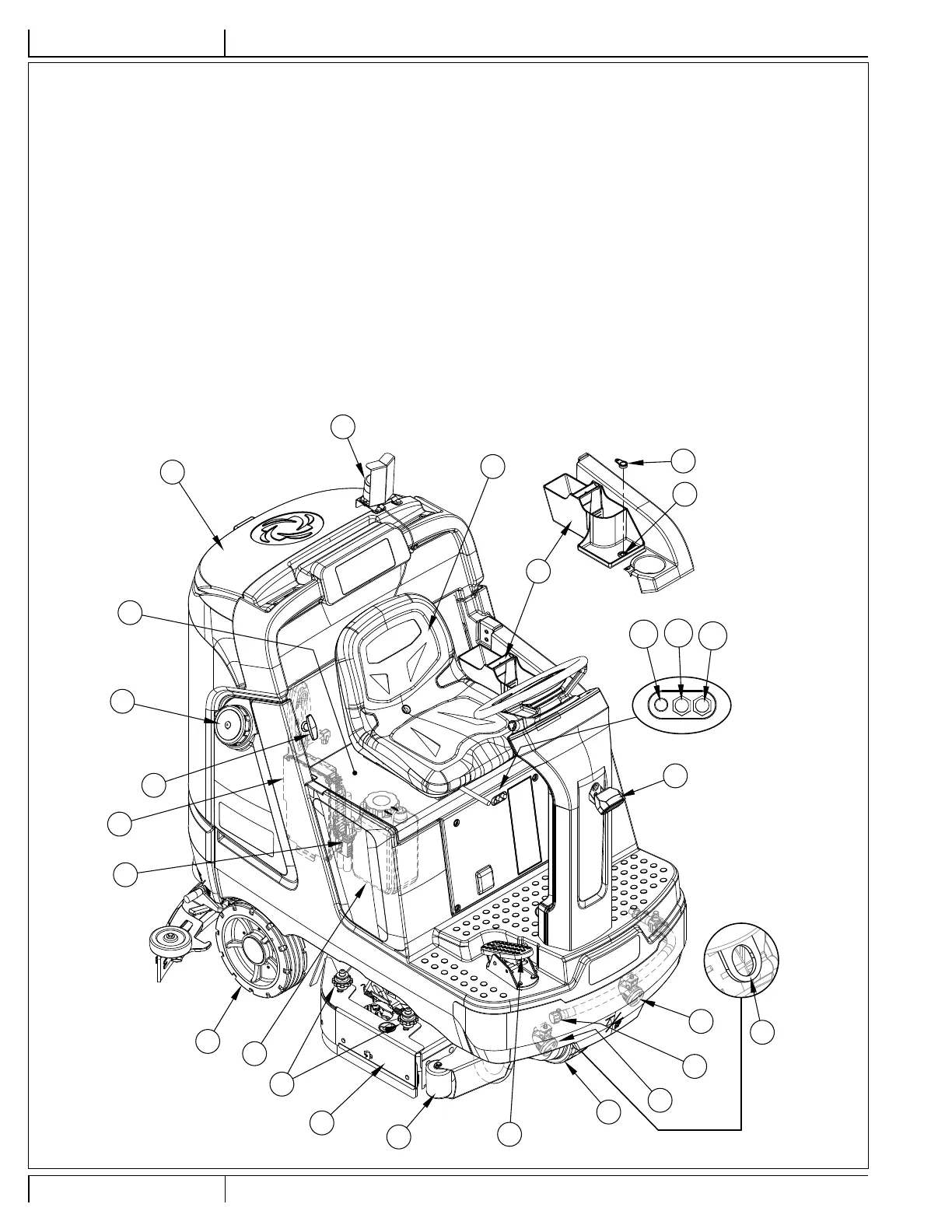

APPRENEZ À CONNAÎTRE VOTRE MACHINE
En lisant ce manuel, vous rencontrerez à l’occasion un chiffre ou une lettre en gras et entre parenthèses, tel que : (2). Ces chiffres font référence
à un élément illustré sur ces pages, sauf indication contraire. Reportez-vous à ces pages dès que nécessaire an de repérer avec précision un
élément mentionné dans le texte.
1 Couvercle du réservoir de récupération
2 Siège de l’opérateur
3 Pédale d’accélérateur
4 Roue motrice
5 Roue arrière
6 Compartiment batterie (sous le siège)
7 Gyrophare
8 Cartouche de détergent (modèles EcoFlex uniquement)
9 Vide-poche
10 Disjoncteurs
10a Contrôleur de traction 70 A (CB2)
10b Tableau de commande 5 A (CB1)
10c Tableau de commande 5 A (CB3)
11 Phares avant (en option)
12 Feu bleu (en option)
13 Tuyau de vidange du réservoir de solution
14 Pare-chocs du rouleau avant
15 Plateau de lavage
16 Boutons de démontage de l’ensemble de lames latérales
17 Remplissage du réservoir de solution
18 Chargeur de batterie embarqué (en option)
19 Connecteur de batterie de la machine
20 Loquet du compartiment batterie
21 Points d’amarrage (1 devant)
22 Lecteur de SmartKey™
