1. Espiga de Empuje Manual
para Pruebas:
Al presionar la espiga hacia abajo
se somete a prueba la comuni-
cación del transmisor con el
receptor
2. Tapa de Ajuste del Nivel de
Lluvia:
Alcance ajustable de 3 mm a 25
mm (1/8" a 1"). Con esta configu-
ración se interrumpe el ciclo de
riego cuando llueve
3. Aro de Ventilación:
Aro ajustable diseñado para con-
trolar el tiempo de retardo permitido
antes de que el temporizador del
aspersor se reanude.
4. Antena de Comunicación:
Para obtener los mejores resultados,
asegúrese de que la antena esté derecha y libre de contacto con otros objetos.
5. Abrazaderas de Montaje:
Para conectar al canalón de desagüe o superficie plana
Luces de panel de tipo LED
Ubicados en el receptor, los indicadores de tipo LED comunican el estado
actual del sensor. [Vea la Figura 4
6. Antena de Comunicación:
Para obtener los mejores resultados,
asegúrese de que la antena esté derecha y
libre de contacto con otros objetos
7. Botón de Anulación Manual:
Utilizar en dos funciones
1. Para poner en marcha el temporizador
de sistema de aspersión cuando el sen
sor de lluvia/congelación está activo
2. Para detener el temporizador de modo
que no se produzca el regado
8. LED Indicador de Omisión del Sensor:
Indica si la anulación manual está activada
(consulte la anulación manual descrita anteri-
ormente).
9. LED Sensor Activo:
Indica que el sensor de lluvia y congelación
está anulando el temporizador del aspersor.
10. LED de Batería baja

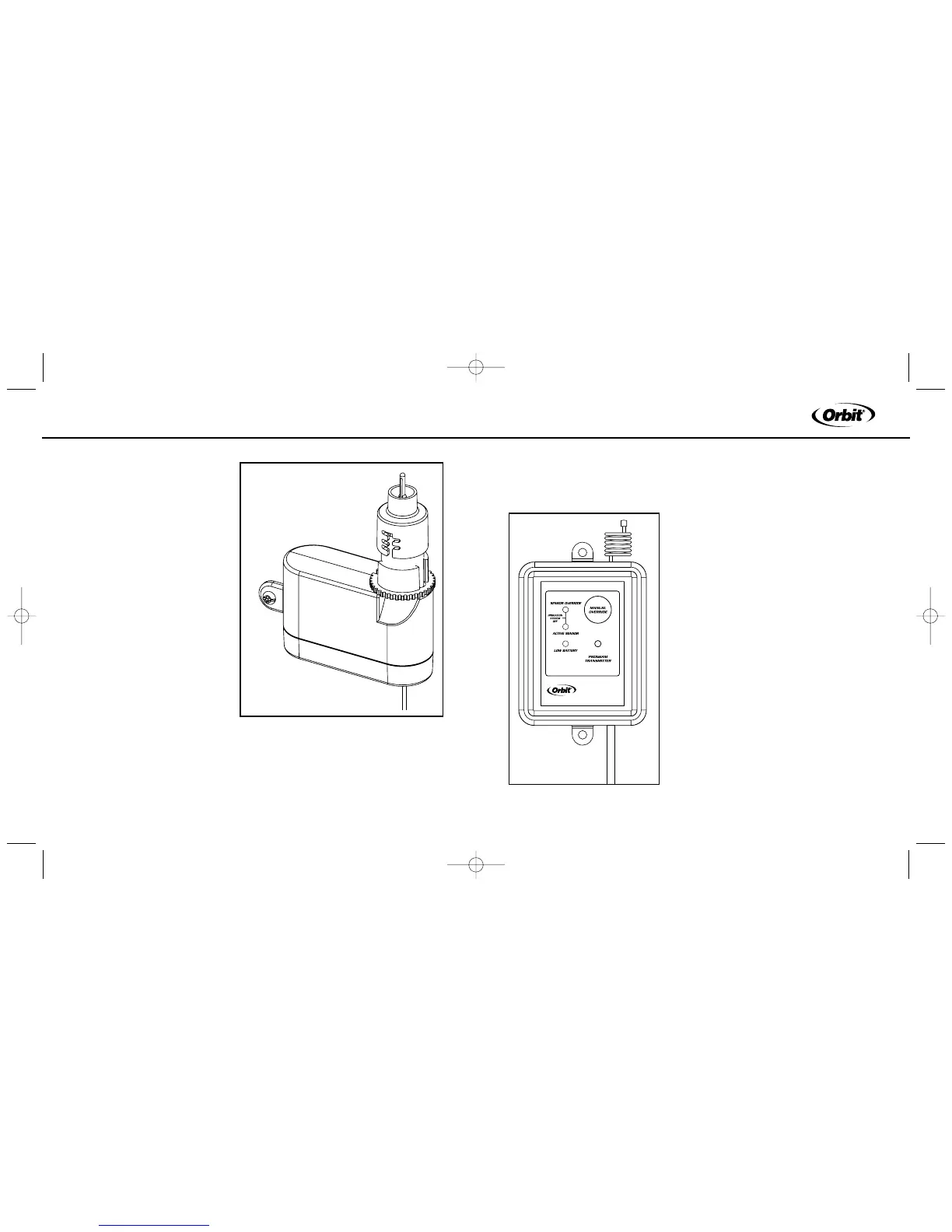

Figura 3: Debajo del sensor/transmisor
