La présente section explique comment installer à l’extérieur un programma-
teur résistant aux intempéries. Si vous ne possédez pas un modèle extérieur,
passez à la section suivante.
1.Positionnement et montage du programmateur
Installez le programmateur à proximité d’une alimentation électrique de
secteur.
Le programmateur s’utilise à une température allant de 0 à 60 degrés Celsius.
Il peut être entreposé entre -20 et 65 degrés Celsius. Evitez de l’exposer aux
rayons du soleil.
Le contrôleur résiste aux intempéries conformément à la norme UL-50 et il
est homologué ETL
®
; néanmoins, il ne doit pas être placé dans un endroit où
une exposition constante à de l’eau pourrait l’endommager.
Pour assurer une plus grande longévité du programmateur et l’empêcher de
surchauffer, installez-le à l’abri des rayons du soleil.
Pour en faciliter l’installation, le contrôleur est doté d’un couvercle détach-
able. N’oubliez pas de prévoir un espace de 7" (18 cm) à gauche du boîtier
pour permettre l’ouverture du couvercle une fois l’installation terminée.
Un gabarit de montage est fourni pour faciliter le montage du
programmateur.

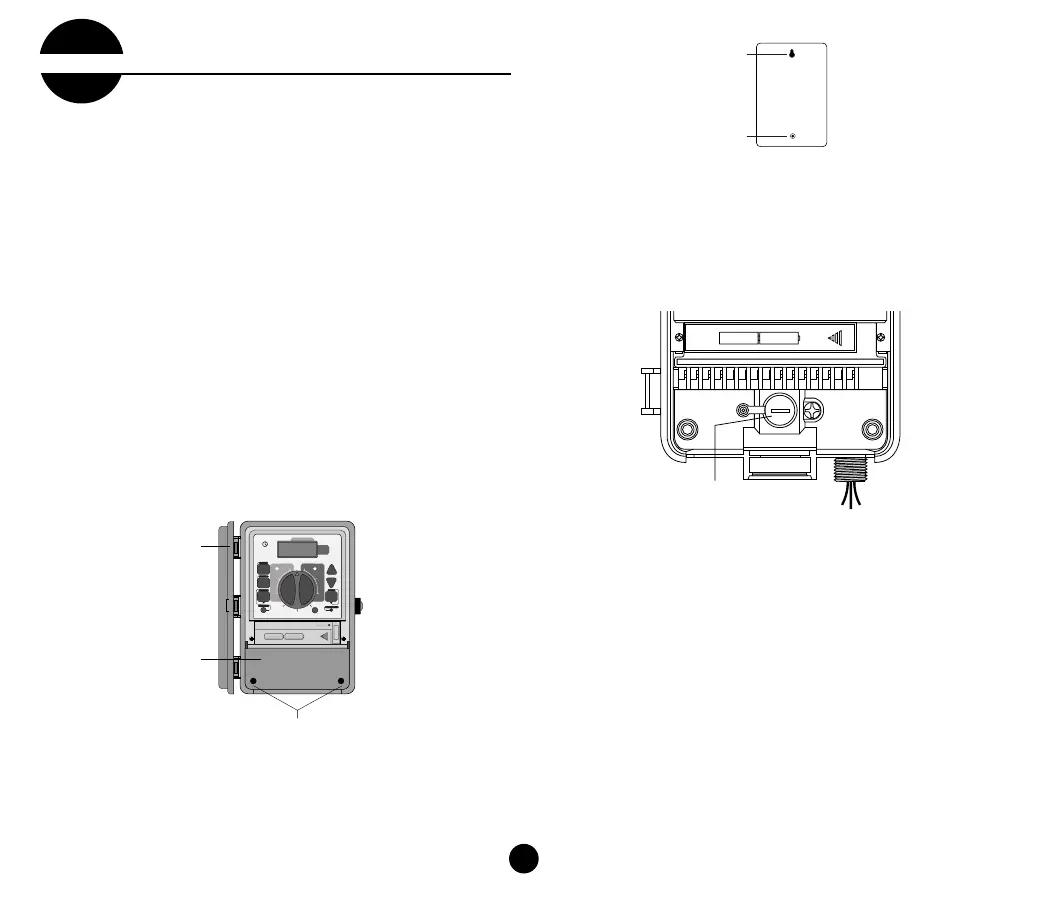

FIGURE 18 : Programmateur extérieur et couvercle du bornier
Posez une vis no 8 dans le mur, à hauteur d’oeil, et laissez la tête en saillie
d’environ 1/8" (3 mm). Dans un ouvrage de plâtre ou de maçonnerie,
employez au besoin une cheville d’ancrage mural.
Glissez la fente en forme de poire, située à l’arrière du programmateur, sur
la vis en saillie [voir la figure 19].
FIGURE 19 : Arrière du boîtier du programmateur
Ouvrez le boîtier en dévissant les deux vis et en retirant le couvercle de
plastique [vois la figure 18].
Retirez le capuchon en caoutchouc qui protège le trou de montage et posez
une vis no 8 dans ce trou [voir la figure 20].
Serrez la vis jusqu’à ce que le programmateur soit fixé solidement au mur,
puis remettez en place le capuchon protecteur en caoutchouc
[voir la figure 20].
FIGURE 20 : Compartiment du boîtier du programmateur
2. Raccordement de l’alimentation
Le programmateur est doté de compartiments distincts pour l’alimentation de
courant alternatif et la sortie à basse tension. Lors du câblage, il est important
de tenir séparés l’alimentation du secteur et le circuit à basse tension.
Le programmateur est doté d’un transformateur intégré qui doit être raccordé
à l’alimentation de courant alternatif. Vérifiez les exigences en matière d’ali-
mentation sur la plaquette située à l’arrière du boîtier de l’appareil. Le
raccordement doit être exécuté par un électricien agréé, en conformité avec
les codes en vigueur concernant l’électricité.
Remarque : En règle générale, les codes électriques et du bâtiment exigent que le
raccordement à l’alimentation secteur d’équipements montés à l’extérieur fassent
appel à des conduits et à des raccords électriques homologués. Consultez les codes
en vigueur.
Attention : Ne raccordez pas le programmateur à l’alimentation monophasée ou
triphasée qui est utilisée par une pompe ou tout autre équipement électrique.
