No olvide colocar una junta y una tapa herméticas en la caja de conexiones.

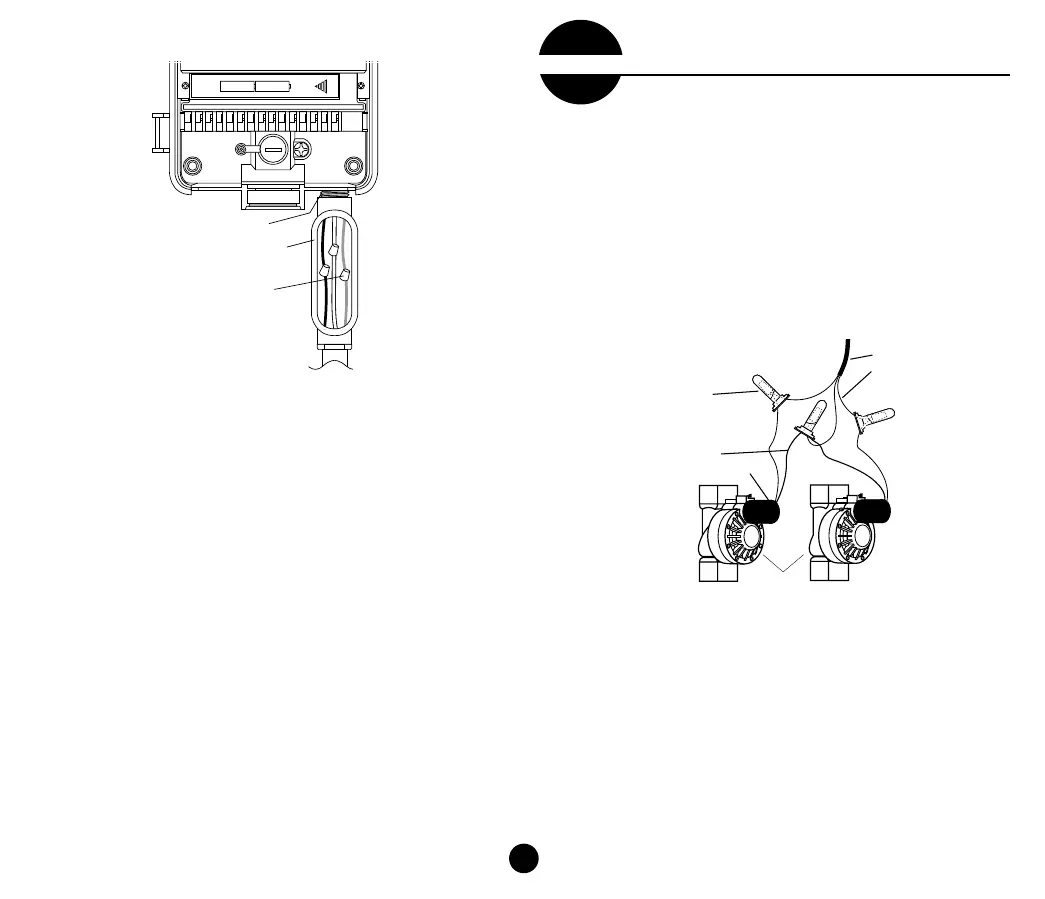

FIGURA 21: Cableado de CA mediante una caja de conexiones
1. Cableado de las electroválvulas
Si la distancia entre el programador y las electroválvulas no supera 700'
(210 m), utilice el cable para aspersores de WaterMaster
®
o bien el cable
termostático con vaina de plástico de sección 20 (según AWG) para
conectar el programador a las electroválvulas. Si la distancia supera 700'
(210 m), utilice un cable de sección 16 (según AWG). El cable de
conexión puede enterrarse directamente; sin embargo, con vistas a
extremar la protección, se puede introducir el cable en un tubo o
manguera de PVC y enterrar dicha manguera. Evite enterrar los cables en
zonas donde podrían resultar dañados a causa de futuras excavaciones o
trazado de surcos.
FIGURA 22: Conexión de los cables del programador a las válvulas
Cada electroválvula tiene dos cables. Uno de ellos se conecta como cable
común. Todos los cables comunes a todas las electroválvulas pueden
conectarse con un único cable común que vaya hasta el programador. El
otro cable de la válvula ha de conectarse con el cable de la unidad
específica que controlará cada electroválvula. [Vea la Figura 22].
Todos los cables deberían unirse mediante el uso de abrazaderas o tuercas
para cables, soldadura y/o cinta aislante (de vinilo). Para conseguir mayor
protección e impermeabilidad en las conexiones, puede utilizar una vaina
de grasa de WaterMaster
®
.
Para evitar riesgos de electrocución, evite conectar más de una
electroválvula a cada unidad.
Válvulas
Zona de cable
específica
Conectores
de cable en
vainas de grasa
Solenoides
Cables
comunes
Vaina
OPEN
'AA' SIZE BATTERY'AA' SIZE BATTERY
1234567 89101112PUMP COM1 COM2
Toma de empalme
NPT de 1/2" (13 mm)
Caja
de conexiones
Conectores
de cable
30
Instalación de las electroválvu-
las, el encendido de la bomba y
las válvulas principales
7
