3. Conexión del transformador
Retire la cubierta y localice los dos terminales con la inscripción “24 VAC.”
Asegúrese de que el transformador no esté conectado. Introduzca cada uno
de los dos hilos de alimentación del transformador en sendos terminales.
Es indistinto cuál de los dos hilos introduzca en cada terminal.
Puede resultar necesario abrir el terminal para poder introducir o retirar
los hilos. Para ello, eleve la pestaña situada en la parte superior del
terminal [Vea la Figura 17].
Conecte el transformador.
Advertencia: No conecte dos o más de dos programadores con un mismo
transformador.
Vuélva a desplazar la cubierta a su sitio hasta que haga clic.

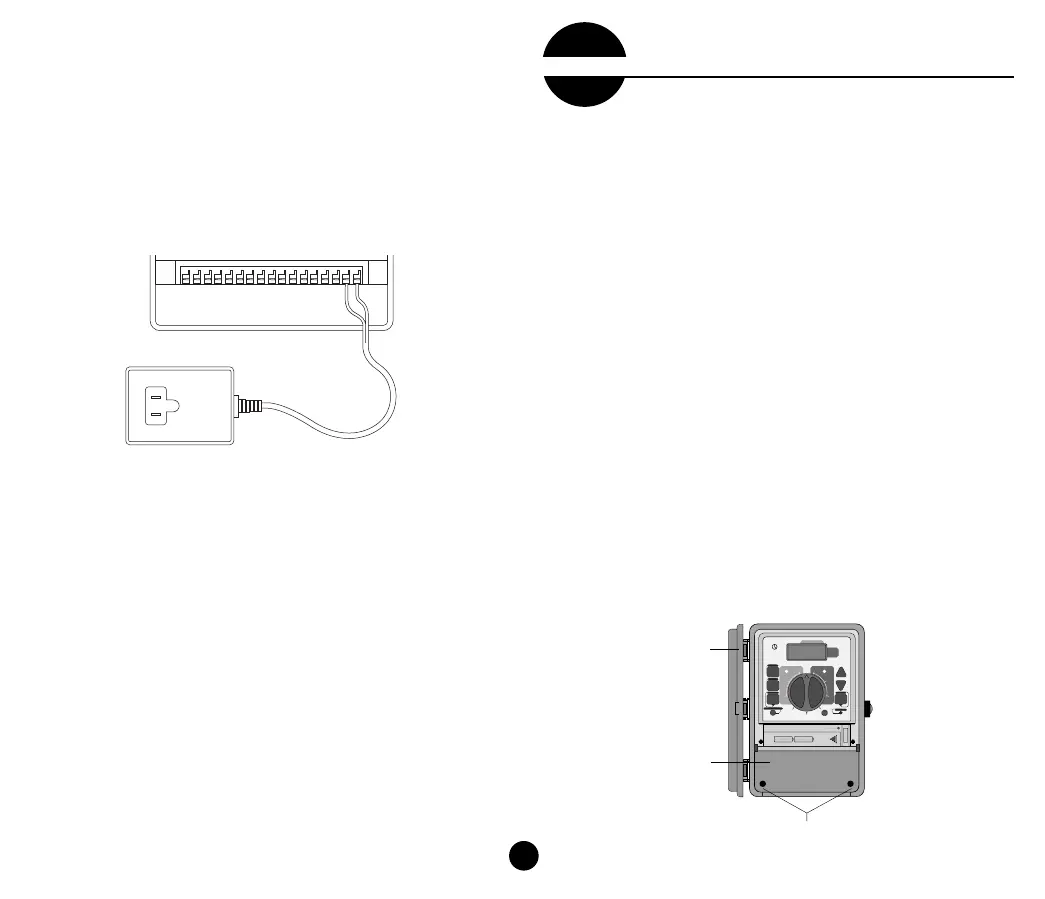

FIGURA 17: Conexión del encendido de la bomba, de la válvula principal y del
transformador
Esta segunda parte ofrece las instrucciones de instalación de un programador
de exterior destinado a resistir la intemperie. Si no dispone de un modelo de
exterior, omita esta parte.
1. Ubicación y montaje de la caja del
programador
Ubique el programador en una zona donde disponga de una toma de
suministro eléctrico estándar.
El programador puede funcionar a temperaturas de entre 0 y 60 grados
Celsius (entre 35 y 140 grados Fahrenheit). La temperatura de
almacenamiento puede oscilar entre los 20 grados bajo cero y los 65 grados
Celsius (4 grados bajo cero a 149 grados Fahrenheit). Evite la exposición
directa a la luz solar.
El programador está diseñado para la intemperie según las especificaciones de
los estándares del UL-50 y está catalogado como producto ETL
®
; sin
embargo, no debería colocarse en zonas donde el contacto ininterrumpido
con el agua pudiera dañar al programador.
Si instala el programador en un sitio protegido de la luz solar directa, evitará
problemas de recalentamiento y conseguirá un rendimiento óptimo durante
más tiempo.
Para facilitar la instalación, el programador dispone de una puerta que se
puede retirar. No se olvide de dejar al menos 7" (18 cm) a la izquierda de la
caja del programador para poder abrir cómodamente la puerta una vez que la
caja esté instalada.
Dispone de un ejemplo de montaje para guiarse cuando se disponga a
montar el programador.
FIGURA 18: Programador de exterior. Vista de la cubierta de los terminales
1 2 3 4 5 6 7 8 9 10 11 12 PUMP COM1 COM2
Cubierta
del compartimento
del terminal
Visagra de la puerta
Tornillos de la cubierta del terminal
A
B
1
2
3
4
AUTO
123456789101112
APAGADO
DE ZONA
DE SALIDA
DEL CICLO
DE SALIDA
DEL CICLO
DE SALIDA
DEL CICLO
D
Í
A
MES
AÑO
SIGUENTE
BORRAR
MANUAL
DEMORA DE LLUVIA
ENTRADA
REAJUSTE
PROGRAM
INTERVALO
DE RIEGO
ZONA/
PERÍODO
ZONA/
PERÍODO
L M M J V S A 2nd
INTERVALO
IMPAR
PAR
HORA/FECHA
D
Í
A DE LA
SEMANA
24V 24V
COM1 COM2
1234567 89101112
PUMP
28
Instalación de un programador
de montaje exterior
6
