41
1. Collegamento delle elettrovalvole
Se la distanza tra programmatore ed elettrovalvole è inferiore a 210 metri,
per collegare il programmatore alle valvole utilizzare un filo per irrigatori
WaterMaster® od un filo per termostato rivestito in plastica di sezione 20
AWG (=0,8128 mm.) Se la distanza è superiore ai 210 metri, utilizzare un
filo di sezione 16 AWG (=1,290 mm.) I fili possono essere interrati, ma per
una maggiore protezione è meglio farli passare in un tubo di PVC, che
verrà quindi interrato. Non interrare i fili in zone nelle quali potrebbero
essere strappati o tagliati in seguito ad operazioni di scavo e
di giardinaggio.

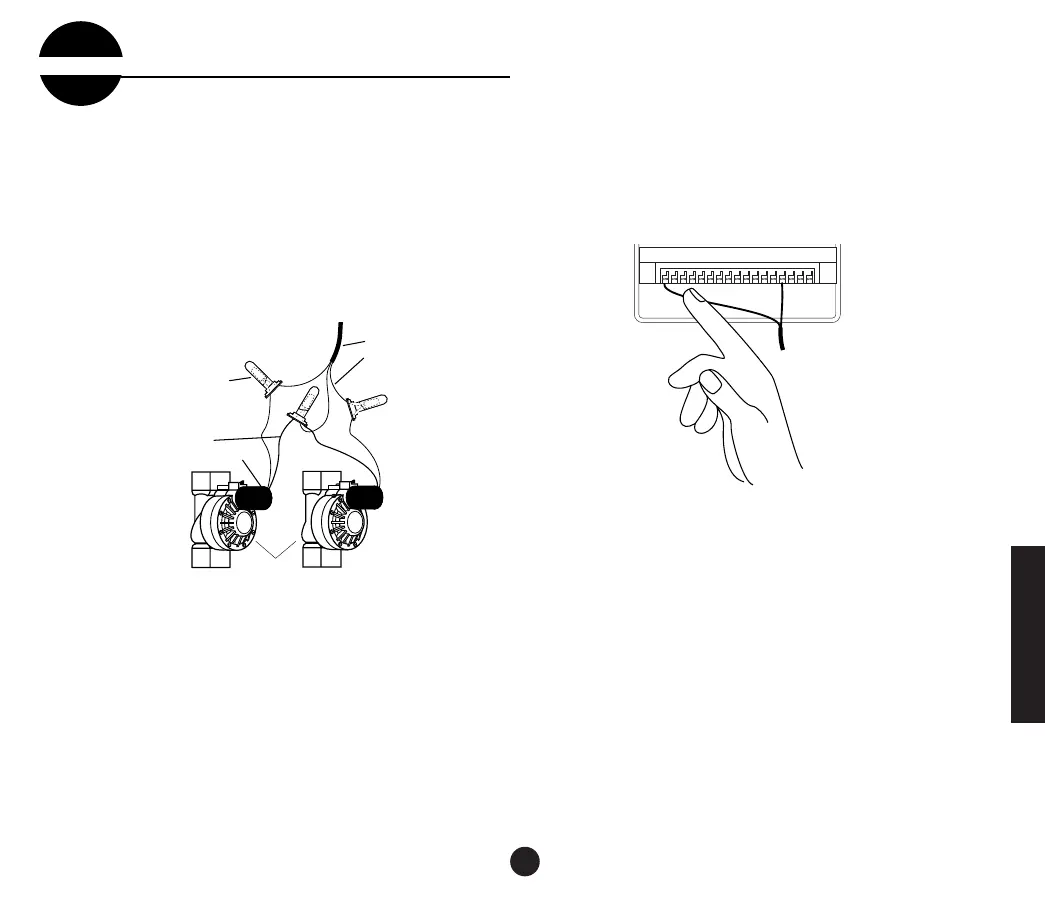

FIGURA 22: Collegamento dei fili del programmatore alle valvole
Ogni valvola è dotata di due fili (fase e neutro), uno dei quali dev’essere
collegato come neutro. I neutri di tutte le valvole possono essere collegati
assieme ad un neutro comune facente capo al programmatore. Gli altri fili
delle valvole devono essere collegati al filo della stazione di comando della
valvola corrispondente [vedere Figura 22].
Tutti i fili devono essere collegati assieme tramite cappucci di protezione,
brasatura ed/o nastro in vinile. Per una protezione aggiuntiva dei
collegamenti stagni si possono utilizzare i cappucci anticorrosione lu
brificati WaterMaster
®
.
Per evitare il rischio di folgorazioni ad ogni stazione dev’essere collegata
una sola valvola.
2. Collegamento dei fili del programmatore
alle valvole
Togliere il coperchio della morsettiera.
Togliere circa 6 mm della plastica d’isolamento all’estremità dei singoli fili.
Decidere a quale stazione si vogliono collegare le singole valvole. Collegare
il filo delle singole valvole ai morsetti corrispondenti (identificati da 1 a
12) introducendo a fondo il filo sguainato nel morsetto.
Può essere necessario aprire il terminale per consentire l’inserimento e la
rimozione del filo. A tal fine basta premere verso l’alto la linguetta che si
trova nella parte superiore del morsetto[vedere Figura 23].
Collegare il neutro al morsetto identificato con
COM [vedere Figura 23].
FIGURA 23: Collegamento dei fili delle valvole
Nota: è possibile installare un solo filo in ogni morsetto. Se l’impianto utilizza più
di due neutri, collegarne diversi assieme in modo da inserire un solo neutro in
ognuno dei morsetti
COM. Proteggere i neutri intrecciati con un cappuccio di
protezione.
Per stabilizzare le valvole
24V 24V
COM1 COM2
123456789101112
PUMP
Valvole
Cavo di zona
specifico
Connettori
in cappucci
lubrificati
Solenoidi
Cavi
comuni
Rivestimento
Installazione elettrovalvole,
relè pompa o valvola principale
ITALIANO
7
capitolo
WTM210729 57962-24 rE.qx 6/11/01 1:43 PM Page 41
