Deutsch - 135 -

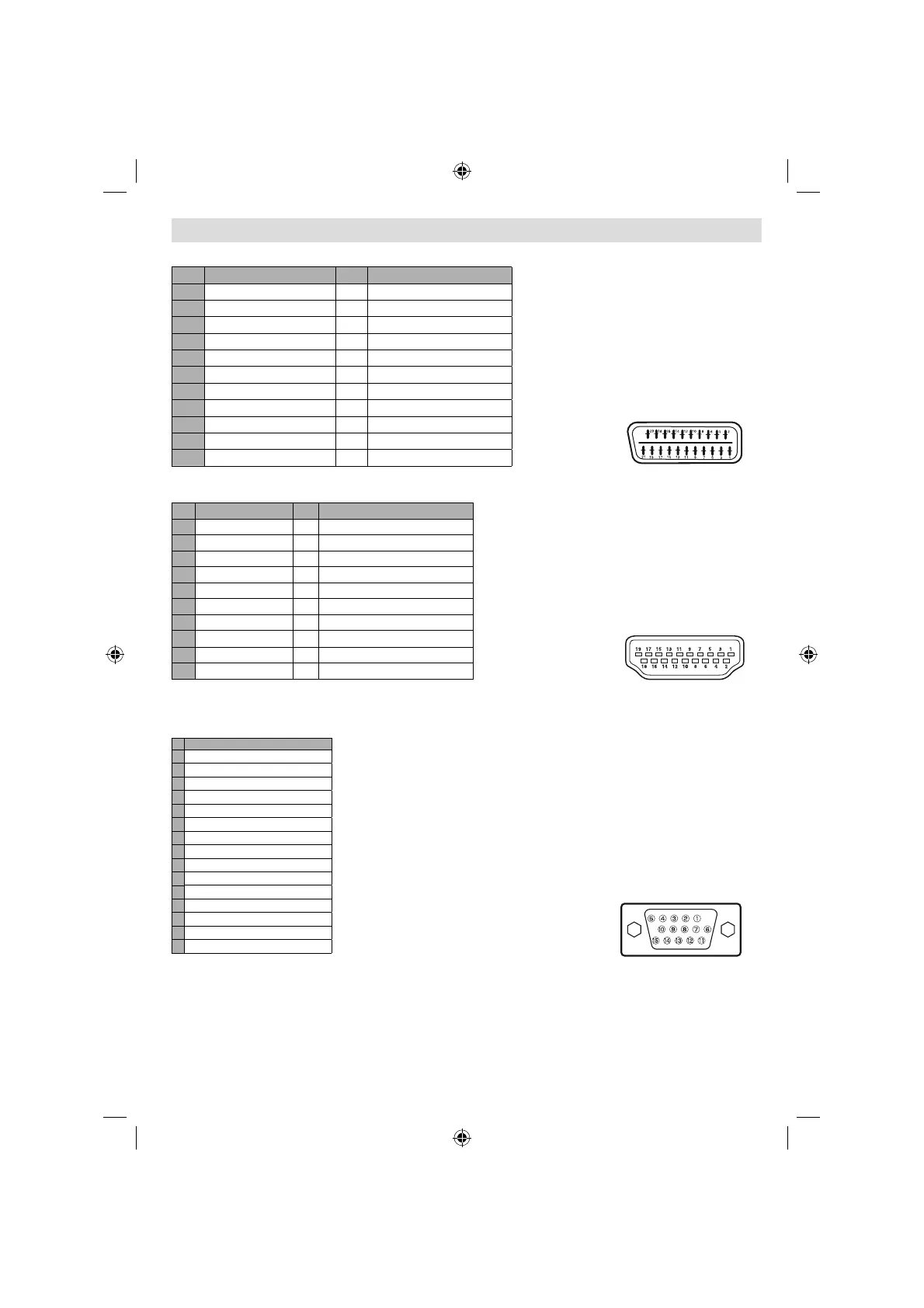

Anhang C : Pinbelegung
Pinbelegung SCART-Anschluss
Pin Eingangssignal Pin Eingangssignal
1 AUDIO OUT (RECHTS) 12
Nicht verwendet
2 AUDIO IN (RECHTS) 13
RGB-R GND
3 AUDIO OUT (LINKS/MONO) 14
GND
4 AUDIO GND 15
RGB-R / S.VHS CHROMINANCE IN
5 RGB-B GND 16
BLANKING-SIGNAL
6 AUDIO IN (LINKS/MONO) 17
COMPOSITE VIDEO GND
7 RGB-B IN 18
BLANKING SIGNAL GND
8 AUDIO / RGB SWITCH / 16:9 19
COMPOSITE VIDEO OUT
9 RGB-G GND 20
COMPOSITE VIDEO / S.VHS LUMINANCE IN
10 Nicht verwendet 21
GND / SHIELD (GEHÄUSE)
11 RGB-G IN
Pinbelegung HDMI-Anschluss
Pin Eingangssignal Pin
Eingangssignal
1 TMDS Data2+ 11 TMDS Clock Shield
2
TMDS Data2 Shield 12 TMDS Clock-
3
TMDS Data 2- 13 CEC
4
TMDS Data 1+ 14 Reserviert (im Gerät nicht beschaltet)
5
TMDS Data1 Shield 15 SCL
6
TMDS Data1- 16 SDA
7
TMDS Data0+ 17 DDC/CED Ground
8
TMDS Data0 Shield 18 +5V Stromversorgung
9
TMDS Data0- 19 Hot Plug -Erfassung
10
TMDS Clock+
Signaleingang
PC-RGB-Buchse (D-Sub-Stecker 15-Pin)
Pin Eingangssignal
1
R
2
G oder Sync auf Grün
3
B
4
Keine Verbindung
5
Keine Verbindung
6
R.GND
7
G.GND
8
B.GND
9
Keine Verbindung
10
GND
11
Keine Verbindung
12
[SDA]
13
H.Sync oder HV/ Composite Sync
14
V.sync. [V.CLK]
15
[SCL]
