Panasonic CQ-DP133U User Manual

40 41

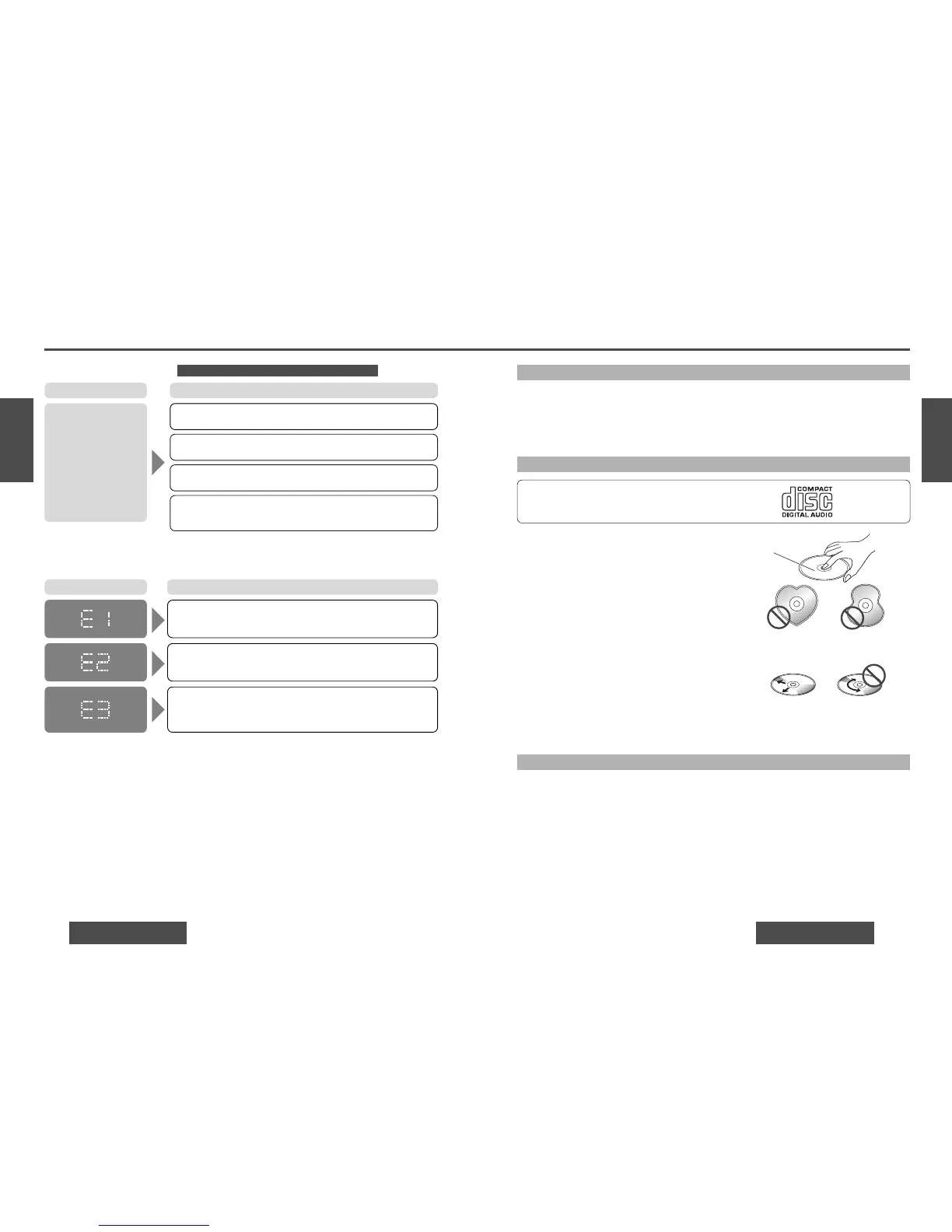

En cas de difficulté (suite) Entretien
F
R
A
N
Ç
A
I
S
11
F
R
A
N
Ç
A
I
S
12
CQ-DP133U/DP103U/DPX153U
CQ-DP133U/DP103U/DPX153U
Service après-vente de l’appareil
Si les suggestions indiquées dans les tableaux de dépannage ne permettent pas de résoudre le problème, il est recom-
mandé de confier l’appareil à un centre de service après-vente Panasonic agréé. Confiez toute réparation de l’appareil
uniquement à un technicien qualifié.
Remplacez le fusible
Utilisez un fusible à capacité identique telle que celle spécifiée (15 A). L'utilisation de fusibles différents ou de remplace-
ment ou des fusibles dont la capacité est supérieure ou le fait de connecter l'appareil directement sans fusible, peut provo-
quer un incendie voire endommager l'appareil.
Si le fusible de remplacement saute, renseignez-vous auprès du centre de service après-vente Panasonic agréé le
plus proche.
Messages d’erreur affichés
❐ Disque CD
• Le disque CD est sale ou à l’envers.
• Un disque qui contient des données de format autre que CD-DA est inséré.
➡Vérifiez le disque.
Aucun fonctionnement pour une raison quelconque.
➡Si le fonctionnement normal n’est pas rétabli, contactez le magasin où vous
avez fait l’achat de l’appareil ou le centre de service après-vente le plus
près pour faire une demande de réparation.
Affichage Origine/Disposition à prendre
Les commandes par touche
ne sont pas validées.
Les polarités (+) (–) de la pile sont inversées.
➡Insérez la pile correctement.
❐ Télécommande
La pile utilisée n’est pas adaptée.
➡Vérifiez la pile.
La pile est épuisée.
➡Remplacez la pile.
La télécommande n’est pas orientée correctement.
➡Dirigez la télécommande vers le capteur de télécommande installé sur le
panneau de façade.
Panne Origine/Disposition à prendre
Uniquement pour les modèles CQ-DP133U et CQ-DPX153U
Le disque est rayé.
➡Vérifiez le disque.
❐ Nettoyage de l’appareil
Utilisez un chiffon sec et souple pour essuyer l’appareil.
❐ Précautions à prendre lors du
nettoyage
N’utilisez jamais de solvants tels que de la benzine ou du
diluant; ils risquent d’endommager la surface de
l’appareil.
Face étiquetée
<Procédé correct> <Procédé incorrect>
N’utilisez pas de disques de forme irrégulière.
Comment saisir le disque
• Ne touchez pas la surface inférieure du disque.
• Veillez à ne pas rayer la surface du disque.
• Ne pliez pas le disque.
• Remettez le disque dans son boîtier après utilisation.
N’utilisez pas de disques de forme irrégulière.
Ne laissez pas les disques dans les endroits suivants:
• En plein soleil.
• Près des appareils de chauffage de la voiture.
• Dans les endroits sales, poussiéreux ou humides.
• Sur les sièges ou le tableau de bord.
Nettoyage des disques
Utilisez un chiffon sec et souple pour nettoyer en partant du
centre du disque.
Ne posez pas d’autocollants ou d’étiquettes sur les disques.
N’écrivez pas sur la face imprimée du disque au moyen d’un
stylo lourd ou d’un stylo à bille.
Remarques relatives aux disques
Ne faites la lecture d’aucun CD audio comportant
une étiquette différente de celle-ci.
Remarques relatives aux CD-R/RW
• Il se peut que la lecture de certains disques CD-R/RW enregistrés au moyen d’un graveur CD (lecteur CD-R/RW) ne
fonctionne pas bien, soit à cause des caractéristiques d’enregistrement, soit à cause de la présence de saletés, em-
preintes, rayures, etc., à la surface du disque.
• Les disques CD-R/RW offrent une moins grande résistance à la chaleur et à l’humidité élevées que les CD audio ordi-
naires. Le fait de les laisser dans un véhicule pendant une période prolongée risque de les endommager et d’en rendre la
lecture impossible.
• Il se peut que l’appareil ne puisse pas lire correctement les CD-R/RW gravés en combinant un logiciel d’écriture, un
graveur CD (lecteur CD-R/RW) et un disque qui ne sont pas compatibles.
• Ce lecteur ne peut pas faire la lecture des disques CD-R/RW lorsque la session n’est pas fermée.
• Ce lecteur ne peut pas faire la lecture des disques CD-R/RW qui contiennent des données d’un format autre que CD-DA.
• Manipulez les disques CD-R/RW en respectant les instructions qui les accompagnent.
Entretien de l’appareil

Panasonic CQ-DP133U Specifications

General

Display Type	LCD
Channels	4
CD Player	Yes
WMA Playback	Yes
AAC Playback	No
USB Port	Yes
AUX Input	Yes
Bluetooth	No
Remote Control	Yes
Tuner Bands	AM, FM
Playback	MP3, WMA
Type	CD Receiver
Output Power	50W x 4
RMS Power Output	18 watts RMS x 4 channels
Peak Power Output	50W x 4
