Deutsch
A Hauptgerät
a
Netzschalter ( )
b
Druckstufenschalter
c
LED-Anzeige für
Wasserdruckstufe (1 bis 5)
d
Akku-Warnanzeige (blau)
e
Ladestatusanzeige (rot)
f
Düsenfreigabetaste
g
Wassertank (im Inneren)
h
Wassertankklappe
i
Ansaugschlauch
j
Filter
k
Bodendeckel-Freigabetaste
L
Bodendeckel
B
Netzadapter(RE7-87)
(Die Netzsteckerform variiert
je nach Gebiet. Eines der
angeführten Netzteile wird
mit diesem Gerät geliefert.)
m
Adapter
n
Netzstecker
o
Netzkabel
p
Gerätestecker
C
Ladeständer(RC8-4)
q
Ladestecker
r
Düsenständer
s
Schraublöcher für die
Wandmontage Die
Ladestation kann an einer
Wand mit Hilfe von zwei
Holzschrauben montiert
werden.
t
Buchse am Ständer
D
Düse(×2)
•
Die Düse ist ein Verbrauchsteil.
u
Düse
v
Griffzone
w
Identi kationsring
Zubehör
E
2Schrauben
A B
C
D
E
b
c
a
h
g
f
i
j
k
l
t
q
s
wvu
m
o
p
n
r
e
d

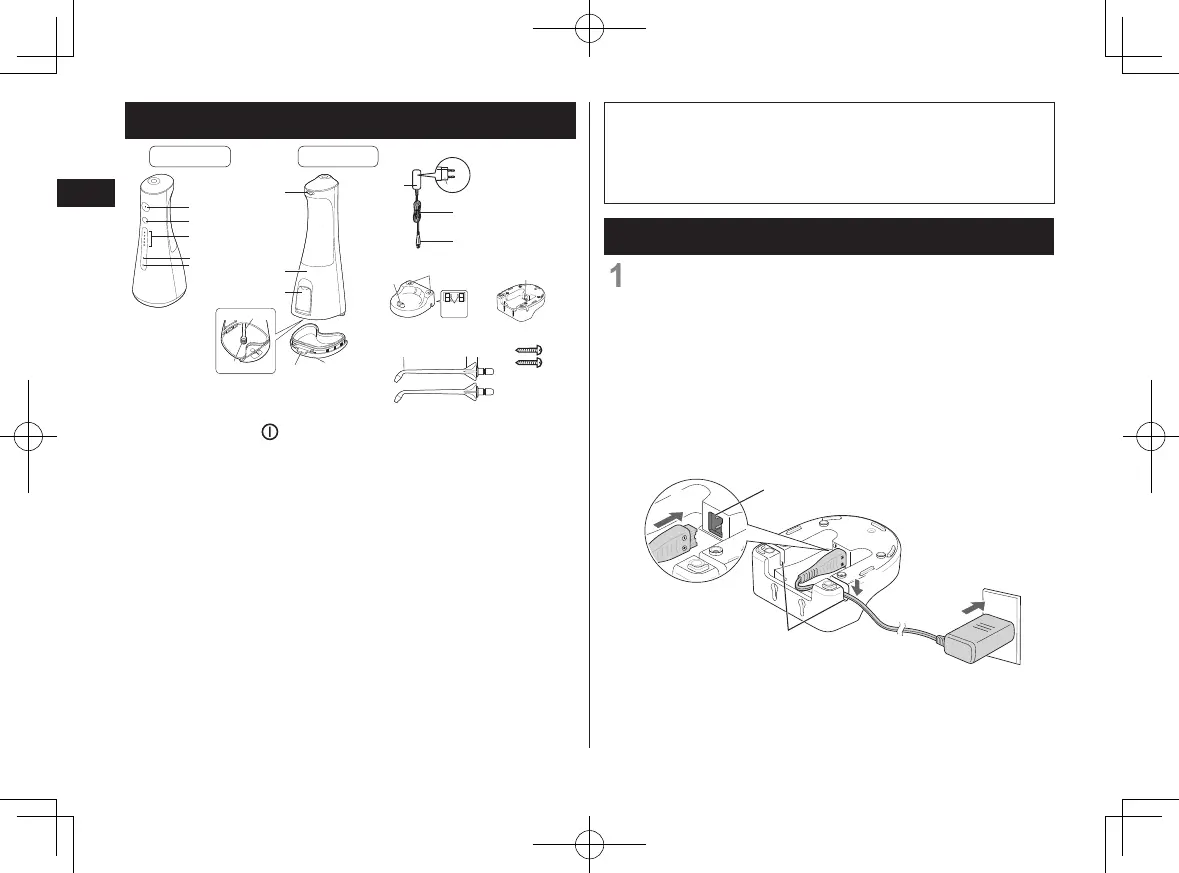

Bezeichnung der Bauteile
Auaden
1
SchließenSiedenNetzadapteran.
1
Führen Sie den Gerätestecker bis zum Anschlag
in die Buchse am Ständer ein.
Drücken Sie das Netzkabel je nach Stellplatz
entweder in die nach links oder in die nach rechts
führende Nut.
•
Stellen Sie den Ladeständer auf eine stabile
und ebene Fläche.
Schließen Sie den Adapter an eine
Netzsteckdose an.
3
2
1
Buchse am Ständer
Nut
Vorne Hinten
Hinweis
Es kann sich im Inneren des Hauptgeräts Feuchtigkeit
bilden (Wassertank und Ansaugschlauch) die von
verbleibendem destillierten Wasser stammt, das für die
Produktprüfung verwendet wurde.
30
