6

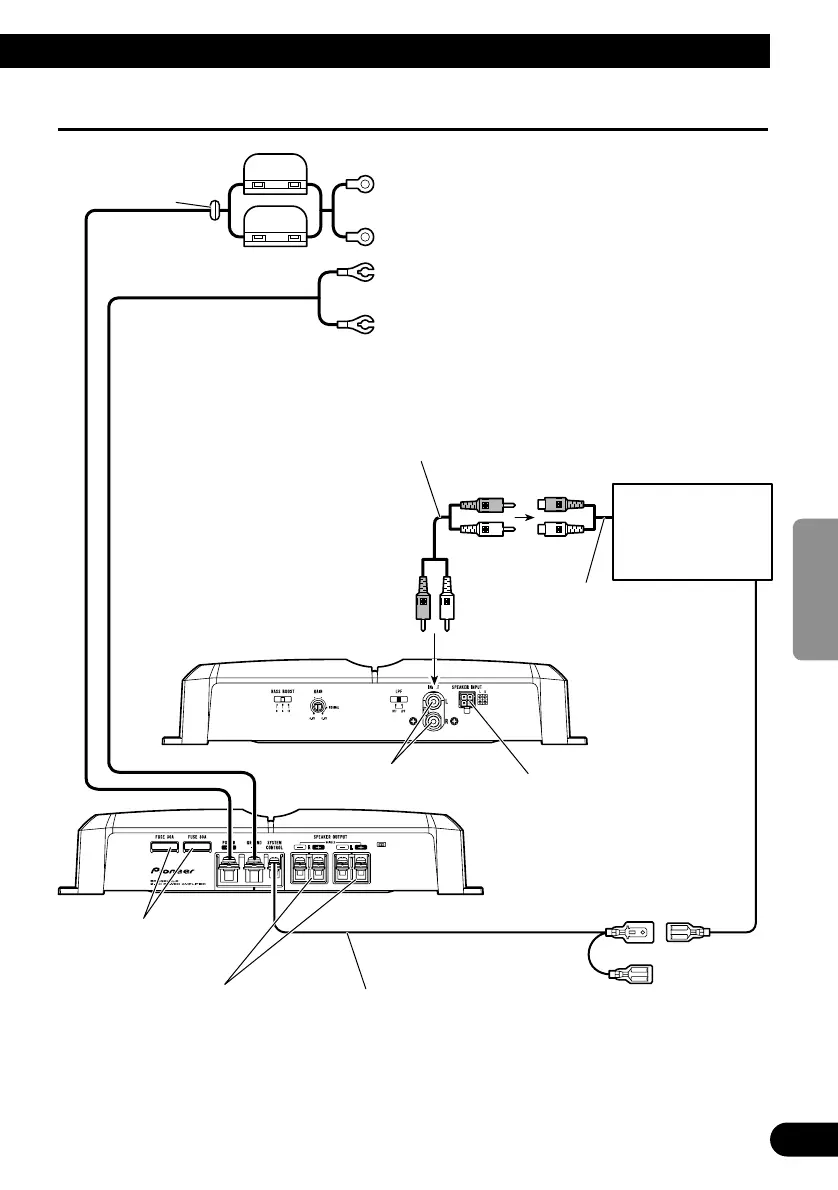

Schéma de raccordement
Fusible (30 A)
Fusible (30 A)
Passe-câble
caoutchouté
Câble rouge de liaison à la batterie [RD-223]
(vendu séparément)
Après avoir effectué tous les autres raccordements de
l’amplificateur, reliez ce câble à la borne positive (+) de la
batterie.
Câble de masse (noir) [RD-223] (vendu séparément)
Reliez ce câble à la carrosserie du véhicule.
Fusible (30 A) × 2
Prises Cinch (RCA) de
sortie de l’autoradio
Sortie extérieure
Câbles de liaison munis de prises
Cinch (RCA) (vendus séparément).
Prises d’entrée Cinch (RCA)
Borne d’entrées de haut-parleur
Voir Section “Usage de l’entrée de
haut-parleur”.
Câble de commande à distance d’alimentation (vendu séparément)
Reliez la fiche mâle de ce câble à la borne de commande à distance de
l’autoradio (SYSTEM REMOTE CONTROL). La fiche femelle doit être
reliée à la prise de commande de l’antenne motorisée. Si l’autoradio ne
possède par de prise pour commande à distance de la mise sous tension,
reliez la fiche mâle à une borne d’alimentation en passant par le contacteur
d’allumage.
Bornier de sortie pour haut-
parleur
Reportez-vous à la section
“Connexion des câbles des
haut-parleurs”.
Le devant
L’arrière

Pioneer GM-5300T Specifications

General

Impedance	8 Ω
Signal-to-Noise Ratio (SNR)	95 dB
Total Harmonic Distortion (THD)	0.015 %
Output power	760 W
Channels quantity	2 channels
Dimensions (WxDxH)	300 x 334 x 60 mm
Connectivity technology	Wired
Product color	Black

Weight and Dimensions

Weight	3900 g
