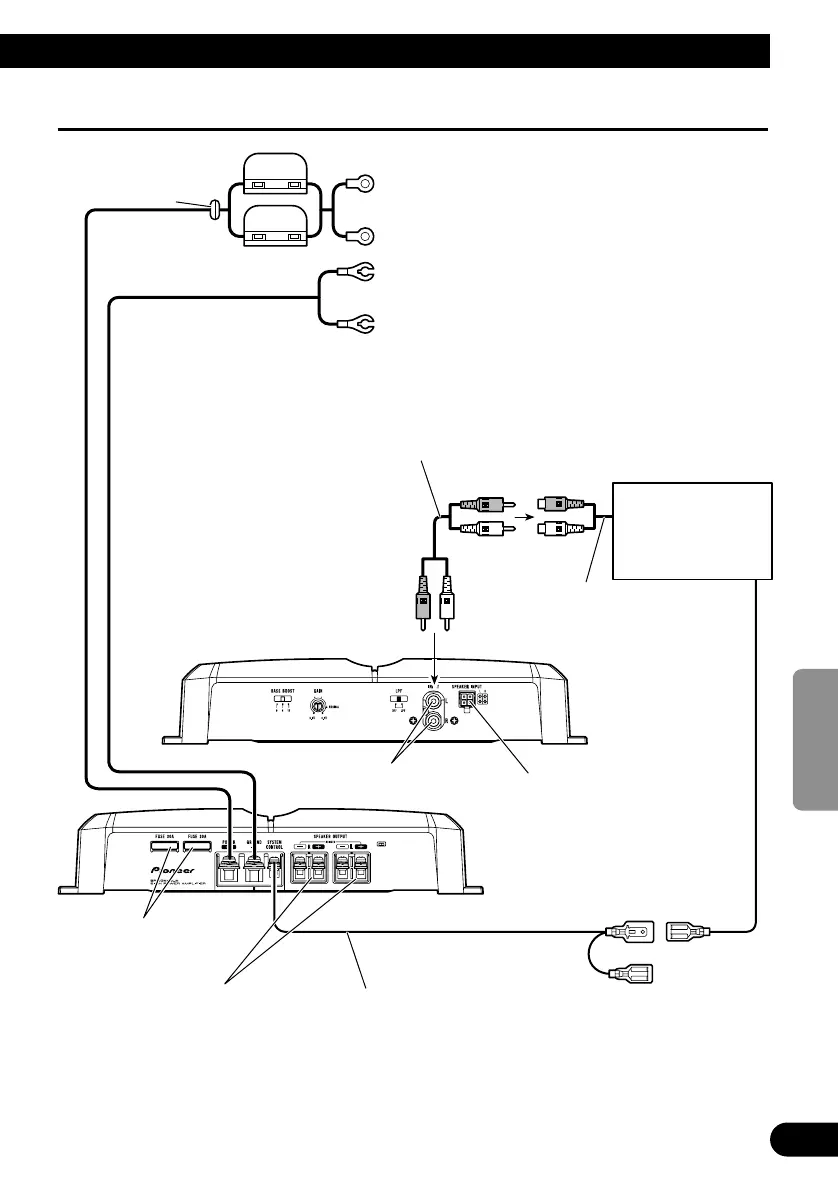

Schema di collegamento
Fusibile (30 A)
Fusibile (30 A)
Occhiello
Cavo rosso speciale della batteria [RD-223]
(venduto separatamente)
Dopo aver eseguito tutti gli altri collegamenti all’amplifica-
tore, collegare il terminale del cavo dell’amplificatore destina-
to alla batteria al terminale positivo (+) della batteria.
Cavo di massa (nero) [RD-223] (venduto separatamente)
Collegare alla parte metallica della carrozzeria oppure
dello chassis.
Fusibile (30 A) × 2
Impianto stereo
della macchina
con prese a spilli
di uscita RCA
Uscita esterna
Cavo di connessione con spine tipo
RCA (venduto separatamente).
Prese di ingresso tipo RCA
Il terminale di ingresso
dell’altoparlante
Vede il paragrafo “L’uso di
ingresso dell’altoparlante”.
Cavo del telecomando del sistema (venduto separatamente)
Collegare il terminale maschio di questo cavo al terminale dell’impianto
stereo per il telecomando del sistema (SYSTEM REMOTE CON-
TROL). Il terminale femmina può essere collegato al terminale di
comando del relè dell’antenna automatica.
Se l’impianto stereo della macchina non presenta un terminale per il
telecomando del sistema, collegare il terminale maschio al terminale
dell’alimentazione attraverso l’interruttore di accensione.
Terminale di uscita
dell’altoparlante
Vedere la sezione
“Collegamento dei cavi
d’altoparlanti” per le
istruzioni sulla connessione
degli altoparlanti.
Parte anteriore
Parte posteriore
