4

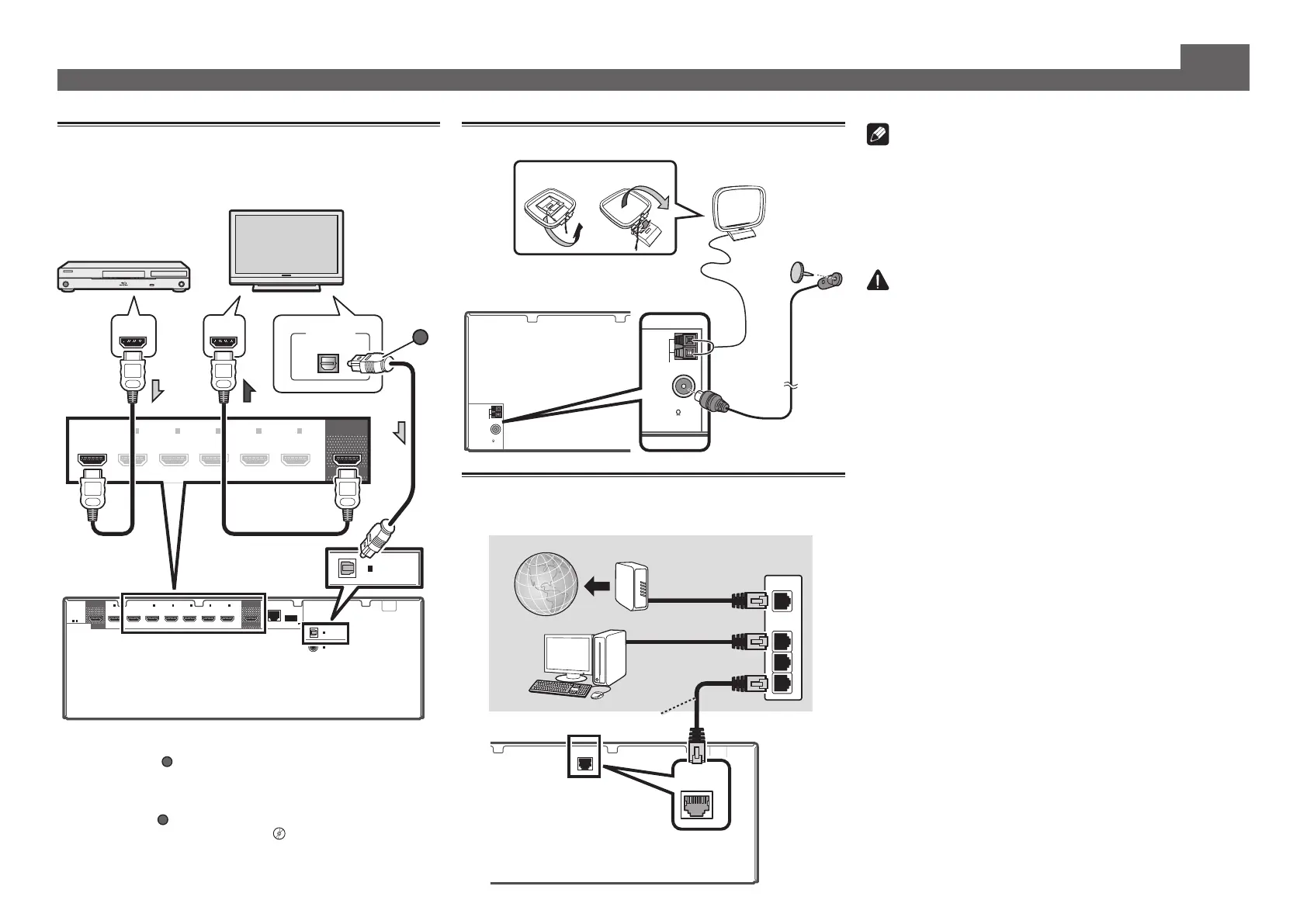

Anschluss eines Fernsehgeräts und
von Wiedergabe-Komponenten
Hinweis
• Siehe Bedienungsanleitung auf der mitgelieferten
CD-ROM, wenn Sie ein Fernsehgerät oder eine
Wiedergabekomponente auf andere Weise als über HDMI-
Verbindung anschließen wollen.
• Siehe Bedienungsanleitung auf der mitgelieferten
bezüglich Anschluss anderer Geräte.
AUHTUNG
• Fassen Sie das Netzkabel am Stecker an. Ziehen Sie
den Stecker nicht durch Ziehen am Kabel heraus, und
berühren Sie das Netzkabel niemals mit nassen Händen,
da dies einen Kurzschluss oder einen elektrischen Schlag
verursachen könnte. Stellen Sie weder das Gerät, noch
ein Möbelstück oder einen anderen Gegenstand auf das
Netzkabel, und klemmen Sie das Netzkabel nicht ein.
Machen Sie niemals einen Knoten in das Kabel, und
befestigen Sie es auch nicht an anderen Kabeln. Netzkabel
müssen möglichst so verlegt werden, dass niemand
darauf treten kann. Ein beschädigtes Netzkabel kann
einen Brand oder einen elektrischen Schlag verursachen.
Überprüfen Sie das Netzkabel hin und wieder. Wenn Sie
eine Beschädigung feststellen, wenden Sie sich zwecks
eines Austauschs an einen von Pioneer autorisierten,
unabhängigen Kundendienst.
Anschließen
(Fortsetzung)
Anschluss der Antennen
ANTENNA
FM UNBAL
75
AM LOOP
21
Herstellen der Verbindung zum
Netzwerk über die LAN-Schnittstelle
LAN
(
10/100
)
WAN
3
2
1
LAN
VORSICHTSHINWEIS ZUR BELÜFTUNG
Bei der Aufstellung dieses Gerätes muss für einen
ausreichenden Freiraum gesorgt werden, um eine
einwandfreie Wärmeabfuhr zu gewährleisten
(mindestens 40 cm oberhalb des Gerätes, 10 cm hinter
dem Gerät und jeweils 20 cm an der Seite des Gerätes).
WARNUNG
Im Gerätegehäuse sind Ventilationsschlitze und andere
Öffnungen vorgesehen, die dazu dienen, eine
Überhitzung des Gerätes zu verhindern und einen
zuverlässigen Betrieb zu gewährleisten. Um
Brandgefahr auszuschließen, dürfen diese Öffnungen
auf keinen Fall blockiert oder mit Gegenständen (z.B.
Zeitungen, Tischdecken und Gardinen) abgedeckt
werden, und das Gerät darf beim Betrieb nicht auf
einem dicken Teppich oder Bett aufgestellt sein.
D3-4-2-1-7b*_A1_De
HDMI/DVI-kompatibles
Fernsehgerät
HDMI/DVI-kompatibler
Blu-ray Disc-Player
• Wenn der Fernseher die HDMI Audio Return Channel-Funktion
nicht unterstützt, erfordert dies den Anschluss eines optischen
Digitalkabels (
A
) zum Hören des Fernsehtons über den Receiver.
• Wenn der Fernseher die HDMI Audio Return Channel-Funktion
unterstützt, wird der Ton des Fernsehers über den HDMI-
Anschluss zum Receiver eingespeist, sodass Sie kein optisches
Digitalkabel (
A
) anschließen müssen. Stellen Sie in diesem Fall
ARC
im
HDMI Setup
auf
ON
l
„
HDMI Setup
“
• Beachten Sie auch die Bedienungsanleitung des Fernsehgeräts
für Anweisungen zum Anschließen und Einrichten für das
Fernsehgerät.
HDMI
IN
1
IN
(
TV
)
1
IN
(
DVD
)
1
-
1 7
(
DVD
)
IN
2
(
SAT/CBL
)
IN
3
IN
4
IN
6
IN
7
(
DVR/BDR
)
(
CONTROL
)
ASSIGNABLE
BD IN
OUT 1
OUT 2
(HDZONE)
SELECTABLE
LAN
(
10/100
)
(
OUTPUT 5
V
0.6 A MAX
)
DC OUTPUT
for WIRELESS LAN
ASSIGNABLE
ASSIGNABLE
OPTICAL
COAXIAL
IN
2
(
SAT/CBL
)
IN
3
IN
4
IN
6
IN
7
(
DVR/BDR
)
(
CONTROL
)
BD IN
OUT 1
DIGITAL OUT
OPTICAL
HDMI INHDMI OUT
A
IN
(
TV
)
1
ASSIGNABLE
OPTICAL
UKW-Drahtantenne
MW-Rahmenantenne
LAN-Kabel (getrennt erhältlich)
Internet
Modem
Router
Computer
