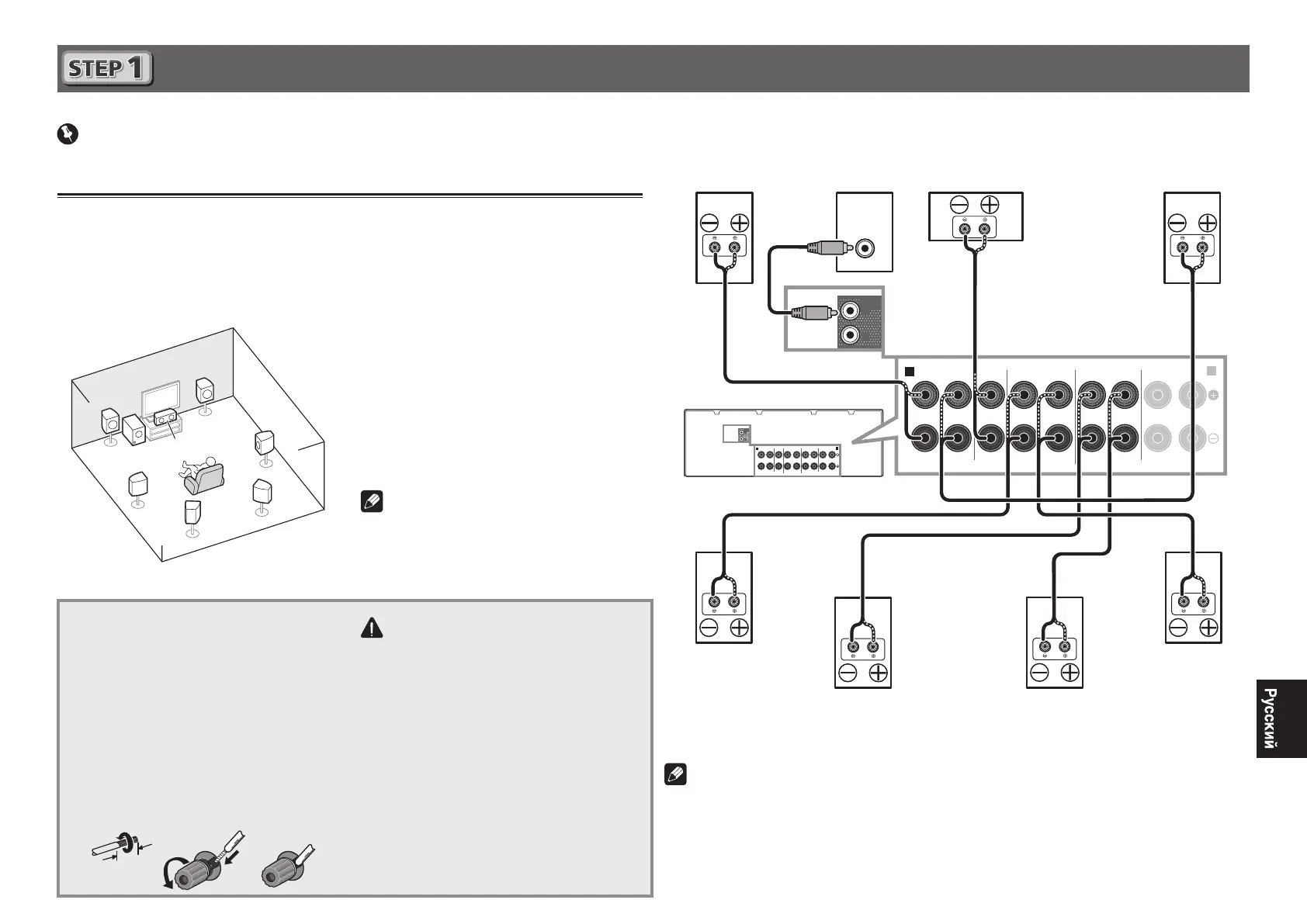

Подключение
Подключение громкоговорителей
Ресивер будет срабатывать только с двумя стереофоническими громкоговорителями (на рисунке
передние громкоговорители), но рекомендуется как минимум использовать пять громкоговорителей,
так как для объемного звучания будет наилучшим иметь полноценную установку.
Для получения достаточного объемного звучания установите громкоговорители как показано ниже.
7.1-канальная система объеного звучания:
После установки громкоговорителей подключите их как показано ниже.
L
– Передний левый громкоговоритель
C
– Центральный громкоговоритель
R
– Передний правый громкоговоритель
SL
– Левый громкоговоритель объемного
звучания
SR
– Правый громкоговоритель объемного
звучания
SBL
– Задний левый громкоговоритель объемного
звучания
SBR
– Задний правый громкоговоритель
объемного звучания
SW
– Низкочастотный громкоговоритель
Note
•
Существуют также другие схемы
подключения громкоговорителей (передние
верхние, передние боковые, др.). Подробнее,
смотрите стр. 19 в нструкциях по
эксплуатации.
Подключение кабелей
громкоговорителей
Будьте внимательны и подключите правый
громкоговоритель к правому (
R
) терминалу и
левый громкоговоритель к левому (
L
) терминалу.
Также убедитесь в том, что положительный и
отрицательный (
+/–
) терминалы на ресивере
совпадают с терминалами на громкоговорителях.
1
Скрутите оголенные жилы провода.
2
Освободите терминал и вставьте
оголенный провод.
3
Закрутите терминал.
12 3
10 mm
ПРЕДУПРЕЖДЕНИЕ
•
Перед выполнением или изменением
подключений, отключите
питание и
отсоедините кабель питания от розетки
переменного тока.
•
Данные терминалы громкоговорителей
содержат
ОПАСНОЕ ДЛЯ ЖИЗНИ
напряжение. Во избежание риска
электрошока при подключении или
отсоединении кабелей громкоговорителей,
перед прикосновением к любым
неизолированным частям, отсоедините
кабель питания.
SL
L
R
SR
SBL
SBR
SW
C
Низкочастотный
громкоговоритель 1
(
SW
)
Передний правый
громкоговоритель
(
R
)
Правый
громкоговоритель
объемного звучания
(
SR
)
Левый
громкоговоритель
объемного звучания
(
SL
)
Передний левый
громкоговоритель
(
L
)
Центральный
громкоговоритель
(
C
)
Задний правый
громкоговоритель
объемного звучания
(
SBR
)
Задний левый
громкоговоритель
объемного звучания
(
SBL
)
Примечание
•
При подключении только одного заднего громкоговорителя объемного звучания, подключите его
к терминалам
SURROUND BACK L (Single)
.
•
Данный аппарат поддерживает громкоговорители с номинальным сопротивлением от 6
W
до
16
W
.
Важное предупреждение
•
На рисунках отображена модель VSX-1123, однако для VSX-923 используются одинаковые
подключения, если нет иных оговорок.
