3
Aansluitingen

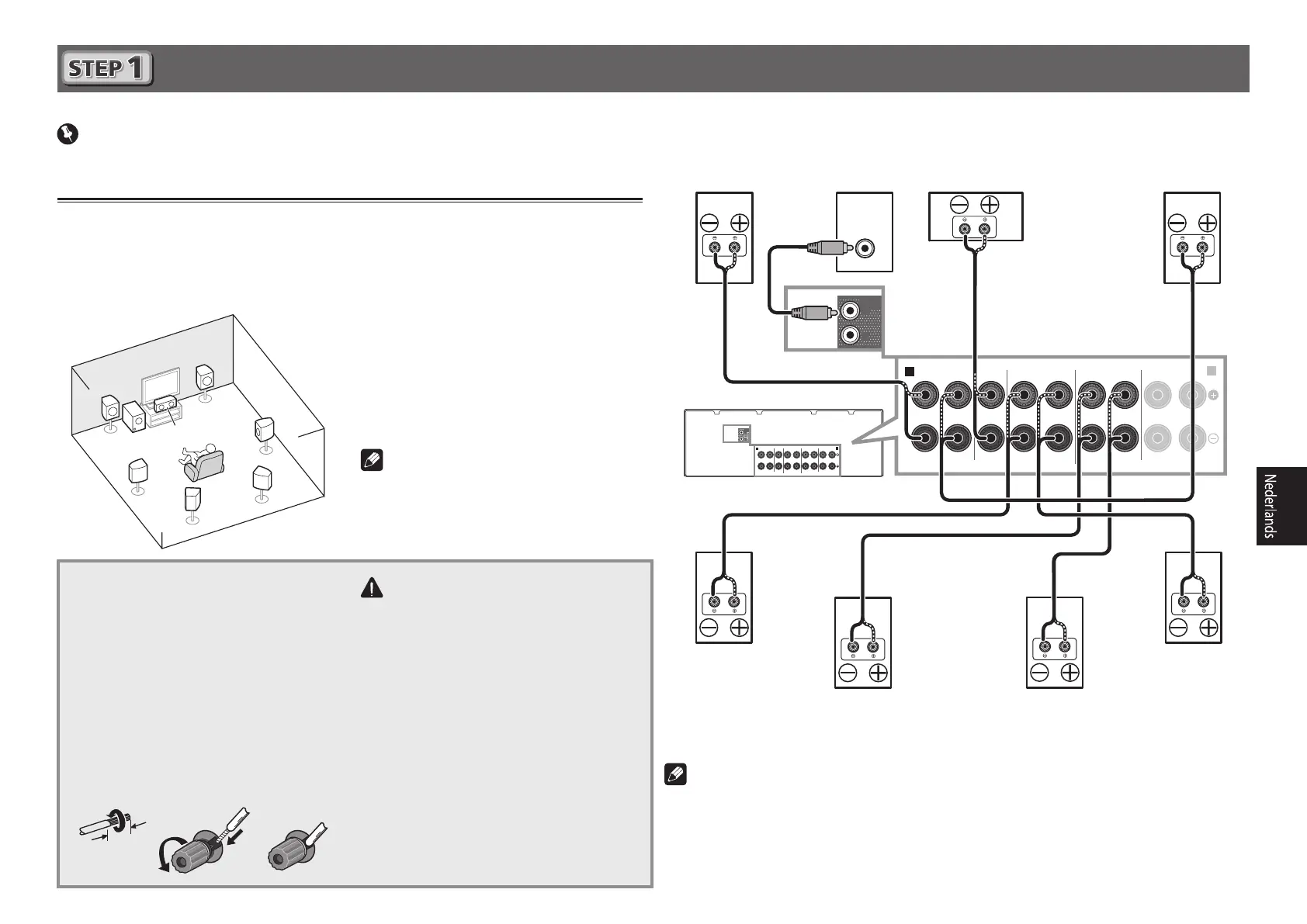

De luidsprekers aansluiten
Deze receiver werkt met slechts twee stereo luidsprekers (de voorluidsprekers in de afbeelding), maar gebruik van
minimaal vijf luidsprekers is aanbevolen en een volledige luidsprekeruitrusting is optimaal voor surroundgeluid.
Om een fraai surroundgeluid te verkrijgen, plaatst u de luidsprekers zoals hieronder is aangegeven.
7.2-kanaals surroundsysteem:
Nadat de luidsprekers zijn opgesteld, sluit u deze aan zoals hieronder is aangegeven.
L
– Linksvoor
C
– Midden
R
– Rechtsvoor
SL
– Surround links
SR
– Surround rechts
SBL
– Surround linksachter
SBR
– Surround rechtsachter
SW
– Subwoofer
Note
• Er zijn ook nog andere luidspreker-
aansluitpatronen (hoog-voor, breed-voor
enz.). Zie bladzijde 17 van de handleiding
voor verdere informatie.
De luidsprekerkabels aansluiten
Sluit de luidspreker aan de rechterkant op de
rechterkanaal (
R
) aansluitingen aan en de
luidspreker aan de linkerkant op de linkerkanaal
(
L
) aansluitingen. Zorg dat de positieve en
negatieve (
+/–
) aansluitingen op de receiver
zijn verbonden met de corresponderende
aansluitingen op de luidsprekers.
1
Draai de losse kerndraadjes in elkaar.
2
Draai de aansluitschroef los en steek de
kerndraad naar
binnen.
3
Draai de aansluitschroef weer vast.
10 mm
WAARSCHUWING
• Voordat u aansluitingen maakt of
wijzigt, zet u het apparaat uit en haalt
u de stekker van het
netsnoer uit het
stopcontact.
• Deze luidsprekeraansluitingen hebben
een
GEVAARLIJKE
spanning. Om
een elektrische schok te voorkomen
bij het aansluiten of losmaken van de
luidsprekerkabels, moet u het netsnoer
losmaken voordat u eventuele niet-
geïsoleerde onderdelen aanraakt.
SL
L
R
SR
SBL
SBR
SW
C
Subwoofer 1
(
SW
)
Rechtsvoor
(
R
)
Surround rechts
(
SR
)
Surround links
(
SL
)
Linksvoor
(
L
)
Midden
(
C
)
Surround rechtsachter
(
SBR
)
Surround linksachter
(
SBL
)
A
FRONT HEIGHT / WIDE /
SURROUND BACK / ZONE 2
SURROUNDCENTERFRONT
RLRLRLRL
(Single
)
B
SUB
WOOFER
1
2
PRE OUT
SPEAKERS
A
FRONT HEIGHT / WIDE /
SURROUND BACK / ZONE 2
SURROUNDCENTERFRONT
RLRLRLRL
(
Single
)
B
SUB
WOOFER
1
2
PRE OUT
SPEAKERS
LINE LEVEL
INPUT
Opmerking
• Bij gebruik van slechts één surround-achterluidspreker sluit u deze op de
SURROUND
BACK L (Single)
aansluitingen aan.
• Dit apparaat is geschikt voor luidsprekers met een nominale impedantie van 6
W
tot 16
W
.
Belangrijk
• De afbeelding toont de VSX-1123, maar de aansluitingen voor de VSX-923 zijn hetzelfde,
tenzij anders aangegeven.
