1° EXAMPLE: DP1312D
DP1 3 12 D
a
DP1 5 24
-
Nom de la série:
[ DP1 ]
Puissance du moteur:
[ 3 ]
= 300 W
[ 5 ]
= 500 W
Tension d’alimentation du moteur:
[ 12 ]
= 12 V
[ 24 ]
= 24 V
Poupée:
[ D ]
= avec poupée
[ - ]
= sans poupée
(1) A l’arrêt, après utilisation.
(2) Mesures effectuées avec barbotin pour chaîne de 8 mm.
(3) Valeur minimale conseillée pour une longueur totale L<20m (voir pag. 44). Déterminer la grandeur du câble réquise selon la longueur de la connexion.
(4) Avec des disjoncteurs conçus pour courants continus (DC) et retardés (magnétique-thermique ou magnétique-hydraulique).
(5) Il peut être fourni, sur demande, des arbres et des prisonniers pour des ponts d’épaisseur plus élevée.
(6) Seul sur demande.
COMMENT LIRE LE CODE DE GUINDEAUX:
A B C D
A B C D A B C D
2° EXAMPLE: DP1524
a
a
a
a
a
a
a
85 (3
7
/32)
271 (9
5
/8)
61 (2
13
/
32
) 69 (2
23
/
32
)
181 (7
23
/32)
11
/16)
134,4 (5
9
/32)
75,4 (2
31
/32)

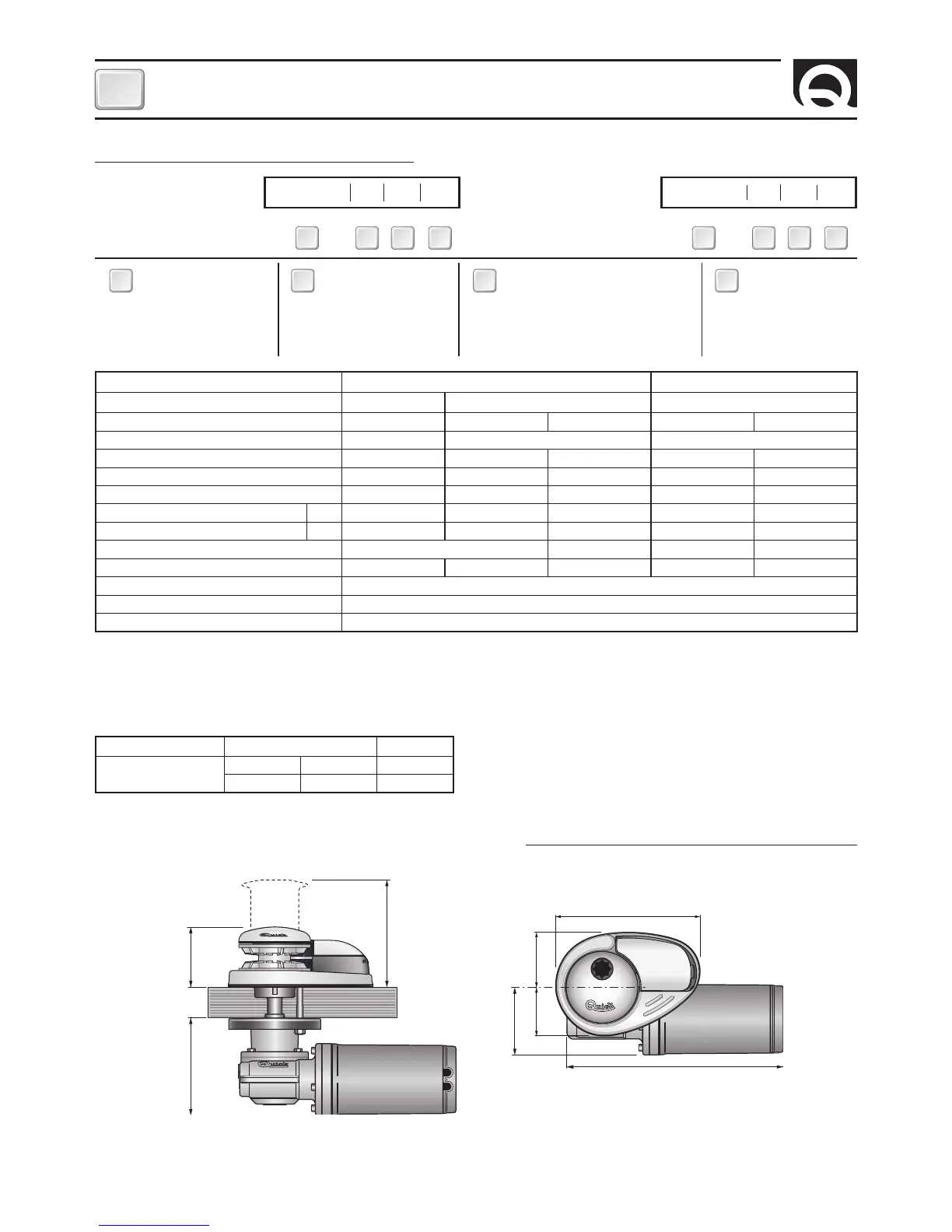

DIMENSIONS DES MODÉLES mm ( inch ) • DP1 300 / 500W - / D
(*) Pour les codes des barbotins, voir le schéma éclaté à la page 24.
MODELÈS
DP1 – / D DP1 HI SPEED
(6)
PUISSANCE DU MOTEUR
300W 500W 500W
Tension d’alimentation du moteur 12V 12V 24V 12V 24V
Traction maximum 370 kg (815,7 lb) 660 kg (1455,0 lb) 600 kg (1322,8 lb)
Charge de travail maximale 120 kg (264,5 lb) 200 kg (440,9 lb) 220 kg (485,0 lb) 170 kg (374,8 lb) 200 kg (440,9 lb)
Charge de travail 40 kg (88,2 lb) 65 kg (143,3 lb) 70 kg (154,3 lb) 65 kg (143,3 lb) 70 kg (154,3 lb)
Absorption de courant à la charge de travail (1) 65 A 80 A 40 A 100 A 50 A
Vitesse maximale de récupération (2)
m/min
26,3 (86,3 ft/min) 28,9 (94,8 ft/min) 28,2 (92,5 ft/min) 43,0 (141,1 ft/min) 42,5 (139,4 ft/min)
Vitesse de récupération à charge de travail (2)
m/min
24,4 (80,1 ft/min) 24,3 (79,7 ft/min) 24,1 (79,1 ft/min) 34,5 (113,2 ft/min) 35,0 (114,8 ft/min)
Section minimale du câble du moteur (3) 16 mm
2
(AWG5) 10 mm
2
(AWG7) 25 mm
2
(AWG3) 10 mm
2
(AWG7)
Disjoncteur (4) 50 A 60 A 40 A 80 A 40 A
Epaisseur du pont (5) 20 ÷ 30 mm (25/32” ÷ 1” 3/16)
Poids - model sans poupée 7,6 Kg (16,7 lb)
Poids - model avec poupée 8,4 Kg (18,5 lb)
BARBOTIN (*)
6 mm 1/4”
Chaine soutenue
6 mm 6 mm 1/4”
DIN 766 ISO BBB
