ATTENTION:
avant d’effectuer la connexion, contrôler que les câbles ne soient pas alimentés électriquement.
AVANT D’UTILISER LE GUINDEAU, LIRE ATTENTIVEMENT CE LIVRET D’INSTRUCTIONS.
EN CAS DE DOUTES, S’ADRESSER AU REVENDEUR QUICK
®
.
ATTENTION:
les guindeaux Quick
®
ont été concçus et construits pour lever l’ancre. Ne pas utiliser ces appareils pour effec-
tuer d’autres types d’opérations. La société Quick
®
n’assume aucune responsabilité pour les dommages directs ou indirects
causés par un mauvais usage de l’appareil.
Le guindeau n’a pas été prévu pour soutenir les charges provoquées lors de
conditions atmosphériques particulières (tempête).
Toujours désactiver le guindeau quand il n’est pas utilisé.
Avant de jeter l’ancre, vérifier qu’il n’y a pas de baigneur à proximité. L’épaissure entre le cordage et la chaîne doit avoir
des dimensions réduites pour pouvoir glisser aisément dans le gabarit du barbotin. Pour tout problème ou toute demande,
contacter l’assistance Quick
®
. Pour une plus grande sécurité, nous suggérons d’installer au moins deux commandes pour
actionner le guindeau au cas où une de celle-ci s’abîmerait.
Fixer la chaîne avec un dispositif d’arrêt avant de partir pour la
navigation.
Nous conseillons l’utilisation de l’interrupteur magnétique-hydraulique Quick
®
comme sécurité pour le moteur.
La boîtier relais ou relais inverseurs doit être installée dans un endroit protégé des éventuelles entrées d’eau. Après avoir
complété l’ancrage, fixer la chaîne ou le filin à des points fixes comme le bloqueur de chaîne ou la bitte.
Afin de prévenir des
relâches accidentels, l’ancre doit être fixée; le guindeau ne doit pas être utilisé comme seule prise de force.
Isoler le guindeau
du système électrique pendant la navigation (débrancher le disjoncteur magnétique) et bloquer la chaîne à un point fixe du bateau.
L’EMBALLAGE COMPREND:
guindeau (partie supérieure + motoréducteur) - boîtier relais inverseur - joint de la base - gabarit de per-
çage - levier - différentes vis (pour l’assemblage) - livret d’instructions - conditions de garantie.
OUTILS NECESSAIRES POUR L’INSTALLATION:
perceuse avec mèches: Ø 9 mm (23/64") et Ø 11 mm (7/16”); à gorge Ø 46 mm
(1"13/16) e Ø 62 mm (2"7/16; clé hexagonale: 13 mm.
ACCESSOIRES QUICK
®
RECOMMANDES:
interrupteur sur panneau (mod. 800) - Telecommande étanche (mod. HRC1002) - Bouton à
pied (mod. 900) - Disjoncteur magnétique-hydraulique - Compteur de chaîne pour l’ancrage (mod.CHC1102M et CHC1202M - Système de
commande par radio RRC (mod. R02, PO2, H02).

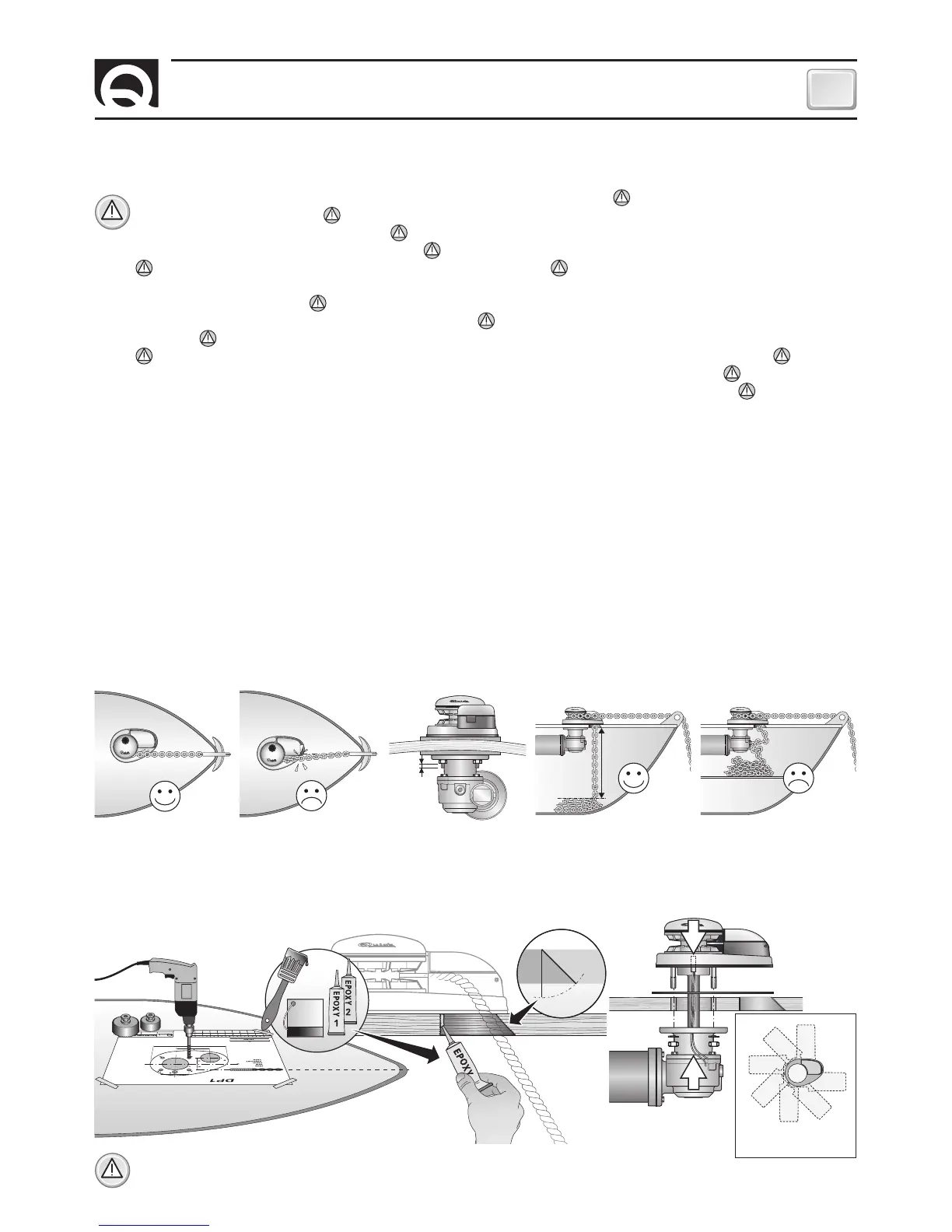

CONDITIONS REQUISES POUR L’INSTALLATION:
le guindeau doit être positionné en alignant le barbotin avec le creux de
proue. Contrôler que les surfaces supérieures et inférieures du pont soient les plus parallèles possibles, si ce n’est pas le cas, compenser
la différence de manière opportune (le manque de parallélisme pourrait provoquer des pertes de puissance du moteur). L’épaisseur du
pont devra être comprise parmi les valeurs indiquées dans le tableau. En cas d’épaisseurs différentes, s’adresser au revendeur Quick
®
.
Il ne doit pas y avoir d’obstacles sous le pont pour le passage des câbles, des cordages et des chaînes, le peu de profondeur du coque
-
ron pourrait provoquer des coincements.
METHODE DE MONTAGE:
une fois que la position idéale est établie, faire les trous en utilisant le gabarit de perçage fourni avec
l’appareil. Enlevez le matériel en excès de l’écubier de puits à chaînes, fignolez et lissez l’ecubier avec un produit spécifique (peinture
marine, enduit gélifié or résine epoxy) en assurant le passage libre du bout et de la chaîne. Positionner la partie supérieure en insérant le
joint entre le pont et la base et relier la partie inférieure à celle-ci en enfilant l’arbre dans le réducteur. Fixer le guindeau avec les écroux
fournis sur les goujons de fixation. Brancher les câbles d’alimentation provenant du guindeau au relais.
Max
5 mm
(3/16”)
40 cm (16”)
P
A
I
N
T
45°
Installations possibles
des motoréducteurs
