Quick
®
behält sich das Recht auf Änderungen der technischen Eigenschaften des Geräts und des Inhalts dieses Handbuchs ohne Vorankündigung vor.
Bei Fehlern oder eventuellen Unstimmigkeiten zwischen der Übersetzung und dem Ausgangstext ist der Ausgangstext in Italienisch oder Englisch maßgeblich.
F
1° BEISPIEL: DP1312D
DP1 3 12 D
a
DP1 5 24
-
Serien Nahme:
[ DP1 ]
Motorleistung:
[ 3 ]
= 300 W
[ 5 ]
= 500 W
Motorversorgungsspannung:
[ 12 ]
= 12 V
[ 24 ]
= 24 V
Verholspill:
[ D ] =
mit Verholspill
[ - ]
= ohne Verholspill
(1) Bei gekuppeltem Motor nach der Anlassphase.
(2) Durchgeführte Messungen mit Kettennuss für 8 mm-Kette.
(3) Empfohlener Mindestwert fur eine gesamtmenge lange L<20m (Siehe Abb. 44). Den Kabelquerschnitt in Abhängigkeit zur Länge des Anschlüsses berechnen.
(4) Mit besonderem Schalter für Gleichstrom (DC) und Verzögerung (Überstrom Schutzautomat oder Hydraulischer Schutzautomat).
(5) Auf Anfrage können Maste und Gewindestifte für stärker Decks geliefert werden.
(6) Nur auf Antrag.
LESEN DES ANKERWINDECODES:
A B C D
A B C D A B C D
2° BEISPIEL: DP1524
a
a
a
a
a
a
a
85 (3
7
/32)
271 (9
5
/8)
61 (2
13
/
32
) 69 (2
23
/
32
)
181 (7
23
/32)
11
/16)
134,4 (5
9
/32)
75,4 (2
31
/32)

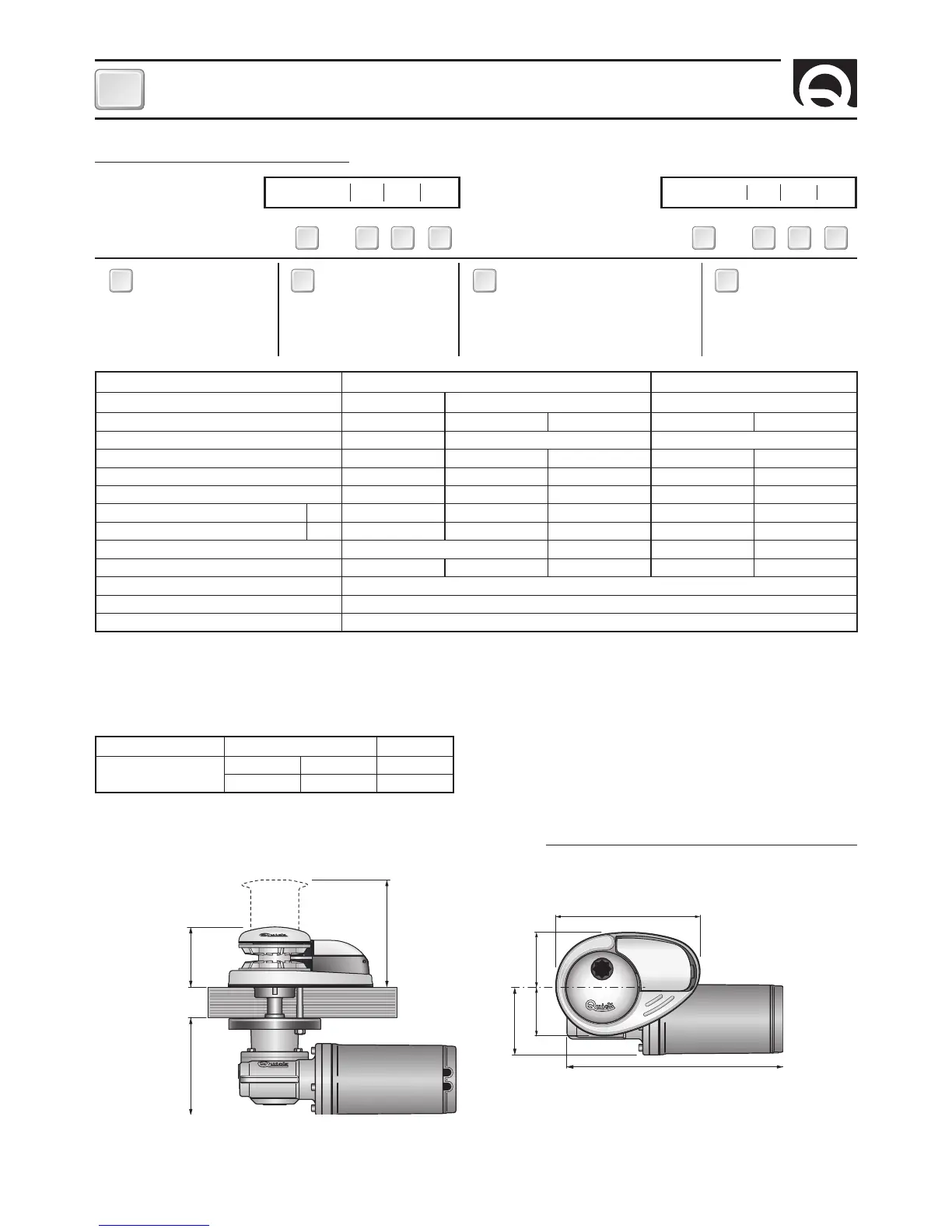

ABMESSUNGEN DER MODELLE mm ( inch ) • DP1 300 / 500W - / D
(*) Per i codici dei barbotin fare riferimento all’esploso a pag 8.
MODELLE
DP1 – / D DP1 HI SPEED
(6)
MOTORLEISTUNG
300W 500W 500W
Spannung Motor 12V 12V 24V 12V 24V
Maximaler Zug 370 kg (815,7 lb) 660 kg (1455,0 lb) 600 kg (1322,8 lb)
Maximale Arbeitslast 120 kg (264,5 lb) 200 kg (440,9 lb) 220 kg (485,0 lb) 170 kg (374,8 lb) 200 kg (440,9 lb)
Arbeitslast 40 kg (88,2 lb) 65 kg (143,3 lb) 70 kg (154,3 lb) 65 kg (143,3 lb) 70 kg (154,3 lb)
Stromaufnahme bei Arbeitslast (1) 65 A 80 A 40 A 100 A 50 A
Maximale Rückholgeschwindigkeit (2)
m/min
26,3 (86,3 ft/min) 28,9 (94,8 ft/min) 28,2 (92,5 ft/min) 43,0 (141,1 ft/min) 42,5 (139,4 ft/min)
Rückholgeschwindigkeit bei Arbeitslast (2)
m/min
24,4 (80,1 ft/min) 24,3 (79,7 ft/min) 24,1 (79,1 ft/min) 34,5 (113,2 ft/min) 35,0 (114,8 ft/min)
Motorkabel-Mindestquerschnitt (3) 16 mm
2
(AWG5) 10 mm
2
(AWG7) 25 mm
2
(AWG3) 10 mm
2
(AWG7)
Schutzschalter (4) 50 A 60 A 40 A 80 A 40 A
Stärke des Decks (5) 20 ÷ 30 mm (25/32” ÷ 1” 3/16)
Gewicht - Modell ohne Verholspill 7,6 Kg (16,7 lb)
Gewicht - Modell mit Verholspill 8,4 Kg (18,5 lb)
KETTENNUSS (*)
6 mm 1/4”
Kettengröße
6 mm 6 mm 1/4”
DIN 766 ISO BBB
