Quick DP1 312 User Manual

22
FR
DP1 300/500W - REV001B
-
+

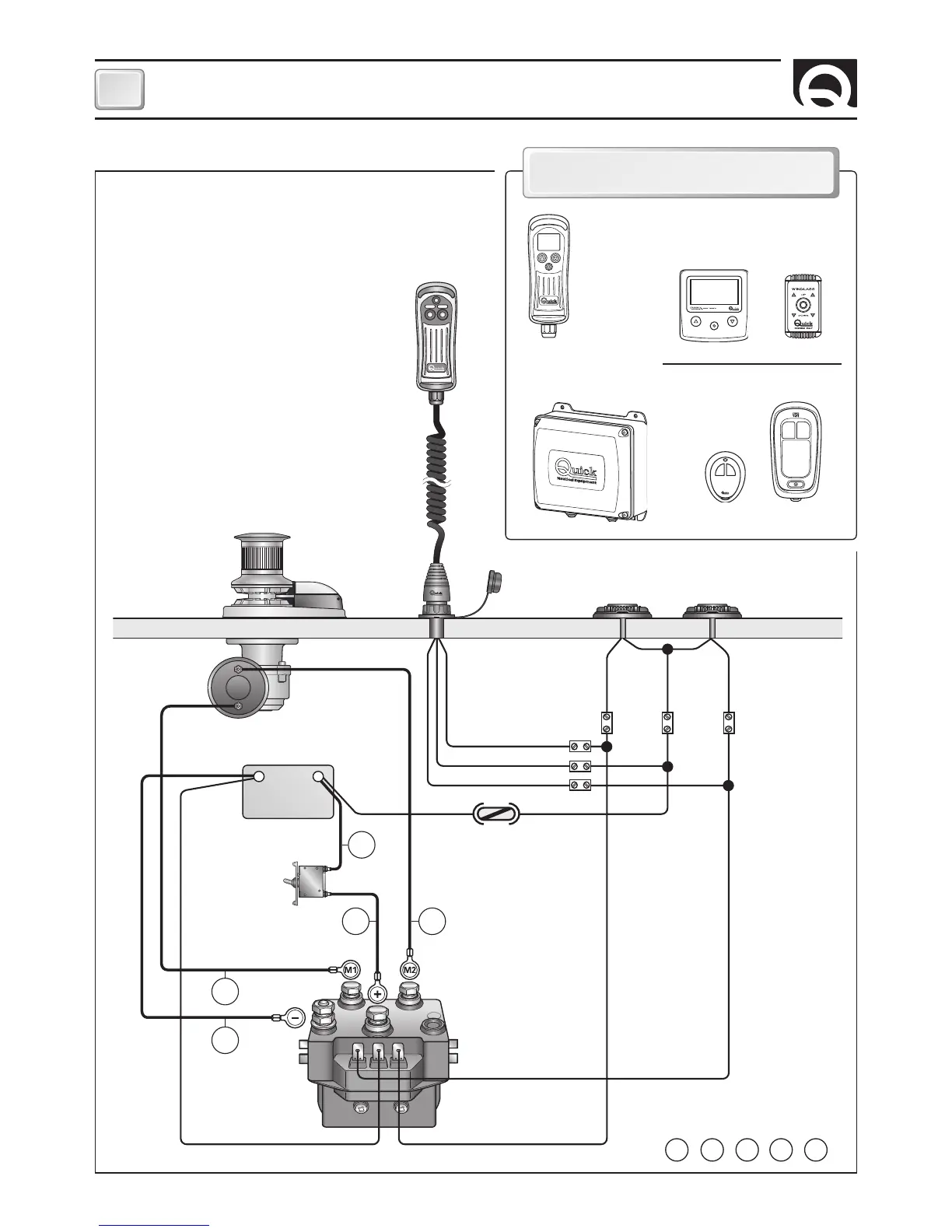

SYSTEME DE BASE
SCHÉMA DE CONNEXION
GENERAL À LA PAGE 44
TELECOMMANDE À
FONCTION MULTIPLE
MOD. HRC 1002
GUINDEAU
MOTEUR
BATTERIE
DISJONCTEUR
MAGNÉTIQUE-
HYDRAULIQUE
(Voir tableau à
la page 20)
BOÎTIER RELAIS
INVERSEURS
MOD. T6415-12 (12V)
MOD. T6415-24 (24V)
C
A2
BOUTONS À PIED MOD. 900U ET 900D
NOIRE
MARRON
BLEU
A1
FUSIBLE
4A (12V)
2A (24V)
L = L1 + L2 + L3 + L4 + L5
MARRON
NOIRE
BLEU
L1
L2 L3
L4
L5
SCHÉMA DE CABLAGE
COMPTEUR DE
CHAINE SUR
TABLEAU
COMMANDE
DU TABLEAU
TELECOMMANDE AVEC
COMPTEUR DE CHAÎNE
TABLEAU DE
COMMANDE
RECEPTEUR
ACCESSOIRES QUICK
®
POUR ACTIONNER LE GUINDEAU
EMETTEURS
RADIOCOMMANDES
MIGNON
