FUNZIONAMENTO
ATTENZIONE: durante la carica le batterie possono generare gas esplosivi.
Evitare scintille o fiamme. Provvedere ad un’adeguata ventilazione
dell’ambiente batterie durante la carica.
ATTENZIONE: prima di effettuare il collegamento alle batterie verificare
attentamente la polarità dei cavi provenienti dalla batteria. Infatti
un’inversione di polarità potrebbe danneggiare seriamente il caricabatterie
anche se protetto tramite fusibili.

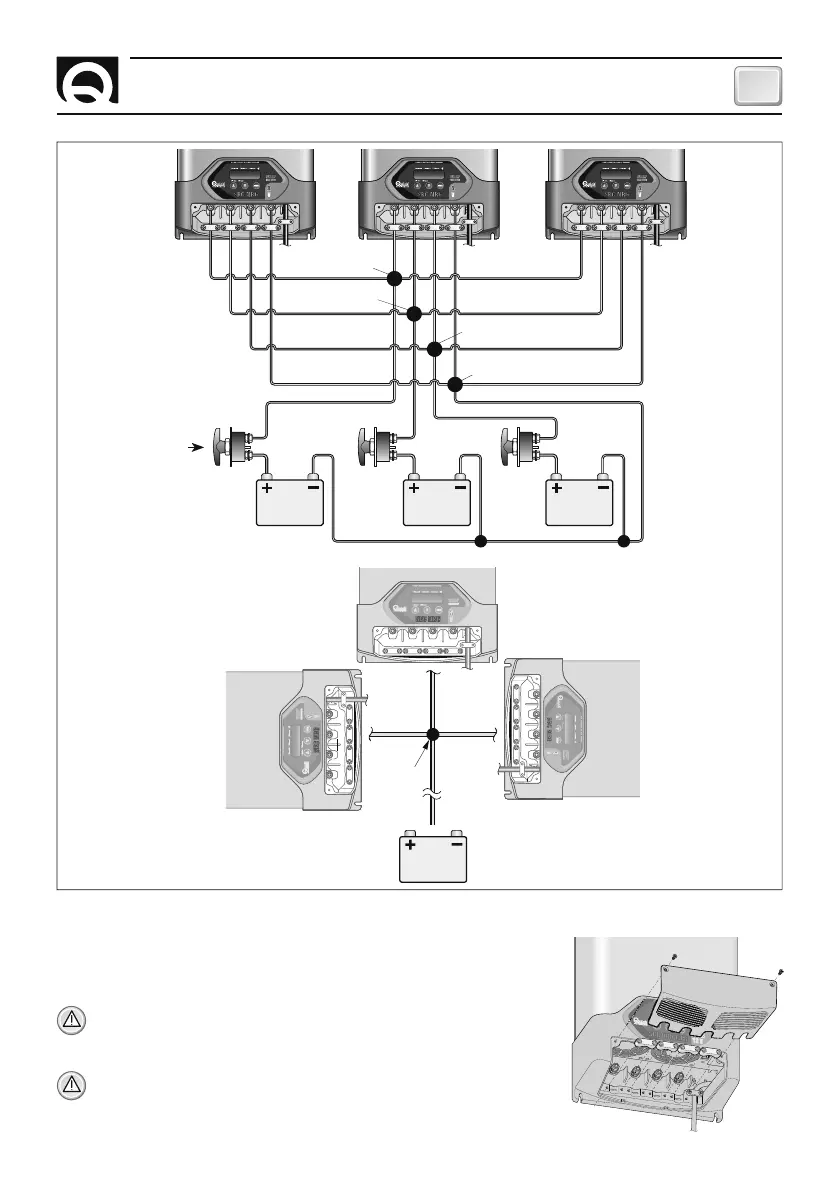

FIG.2A
FIG.2B
L2
L1
L3
J
L
BATTERIA
FIG. 2
PART. A
PART. B
BATTERIE
Per accedere ai terminali di uscita è necessario rimuovere il coperchio svitando
le due viti che lo serrano in alto (fig. 2 part. A). Prima di effettuare i collegamenti
dei cavi provenienti dalla batteria, allentare o smontare i relativi serracavi
svitando le viti che li fissano alla base (fig. 2 part. B).
J
M
J
CN
J
M
J
CN
STACCABATTERIE
BATTERIA
N° 1
BATTERIA
N° 2
BATTERIA
N° 3
JS2
JS1
JS2
JS1
L1 = L2 = L3 inferiore a 2 m
L inferiore a 6 m
