Samson C-que 8 User Manual

DEUTSCHE
1
MASTER VOLUME
– steuert den Gesamtpegel der
Signale, die zu den einzelnen Kanälen geleitet werden.
2 BALANCE
–
steuert das Links/Rechts-Panning im
Stereo-Modus oder die Pegel-Balance zwischen Main-
und Inject-Kanal im 2-Channel-Modus.
3 MAIN
MASTER LEVEL-ANZEIGE – zeigt die Stärke des
Signals an, das über den Master Volume-Regler in die
vier Kanäle eingespeist wird.
4 HEADPHONE-AUSGANG
–
1/4 TRS Buchse zum
An schlie ßen üblicher Kopfhörer.
5 EQ SHAPE-SCHALTER
–
EQ-Anpassung zum Musik-
hören.
6
CHANNEL VOLUME
– regelt den Pegel des Signals,
das zum jeweiligen Kopfhörer-Kanal geleitet wird.
7 CHANNEL LEVEL-ANZEIGE
– zeigt die Stärke des
Signals an, das in den Kanal eingespeist wird.
8 HEADPHONE CHANNEL 3 - Die gleiche Regler- und
Schalter-Kombination wie bei CHANNEL 1.
9 MAIN POWER-SCHALTER
- Zum Ein- und Aus schal-
ten des C•que 8.
10 MASTER INJECT
- vorderseitiger Stereo TRS Eingang
zum Einspeisen eines Signals in die Hauptmischung.
11 2CH/STEREO SWITCH
- schaltet die globale Be triebs-
art zwischen Stereo- und 2-Kanal-Modus um.
12 HEADPHONE CHANNEL 2
- Die gleiche Regler- und
Schalter-Kombination wie bei CHANNEL 1.
13 HEADPHONE CHANNEL 4
- Die gleiche Regler- und
Schalter-Kombination wie bei CHANNEL 1.
14 STAPEL-STÜTZEN
- Mit diesen eleganten und hoch-
funktionellen Gummistützen können Sie mehrere
C• que 8 oder andere Samson C Class-Geräte stapeln.
Es werden auch abgewinkelte Füße mitgeliefert, mit
denen die Geräte bequem gekippt und problemlos
auf Workstations oder Schreibtischen betrieben
werden können.
32
MAIN
INJECT
2 CH
STEREO
SHAPE
OUT
SHAPE
OUT
CH 1
OL
0
-6
-1
2
-1
8
-2
4
OL
0
-6
-1
2
-1
8
-2
4
CH
1
CH
2
SHAPE
OUT
SHAPE
OUT
OL
0
-6
-1
2
-1
8
-2
4
CH 3 CH
4
4 CHANNEL
HEADPHONE AMP
CH 2
CH
3
CH
4
BALANCEVOLUME
VOLUME
VOLUME
VOLUME
VOLUME
0 10 L R
0 1
0
0 1
0
0 1
0
0 1
0
1
2
3
4
5
6
7 8
9
10
11
12
13
14


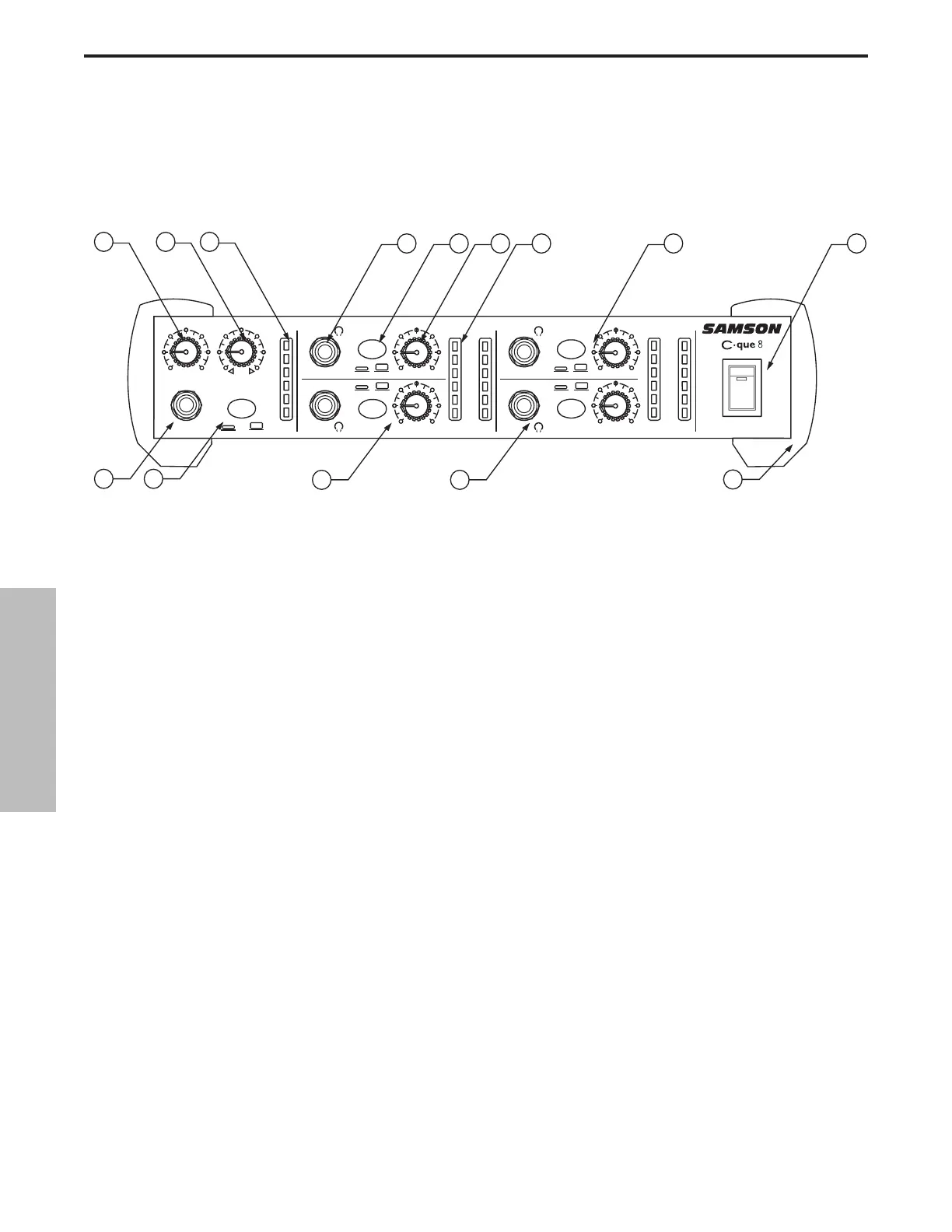

VORDERSEITE
