12
de

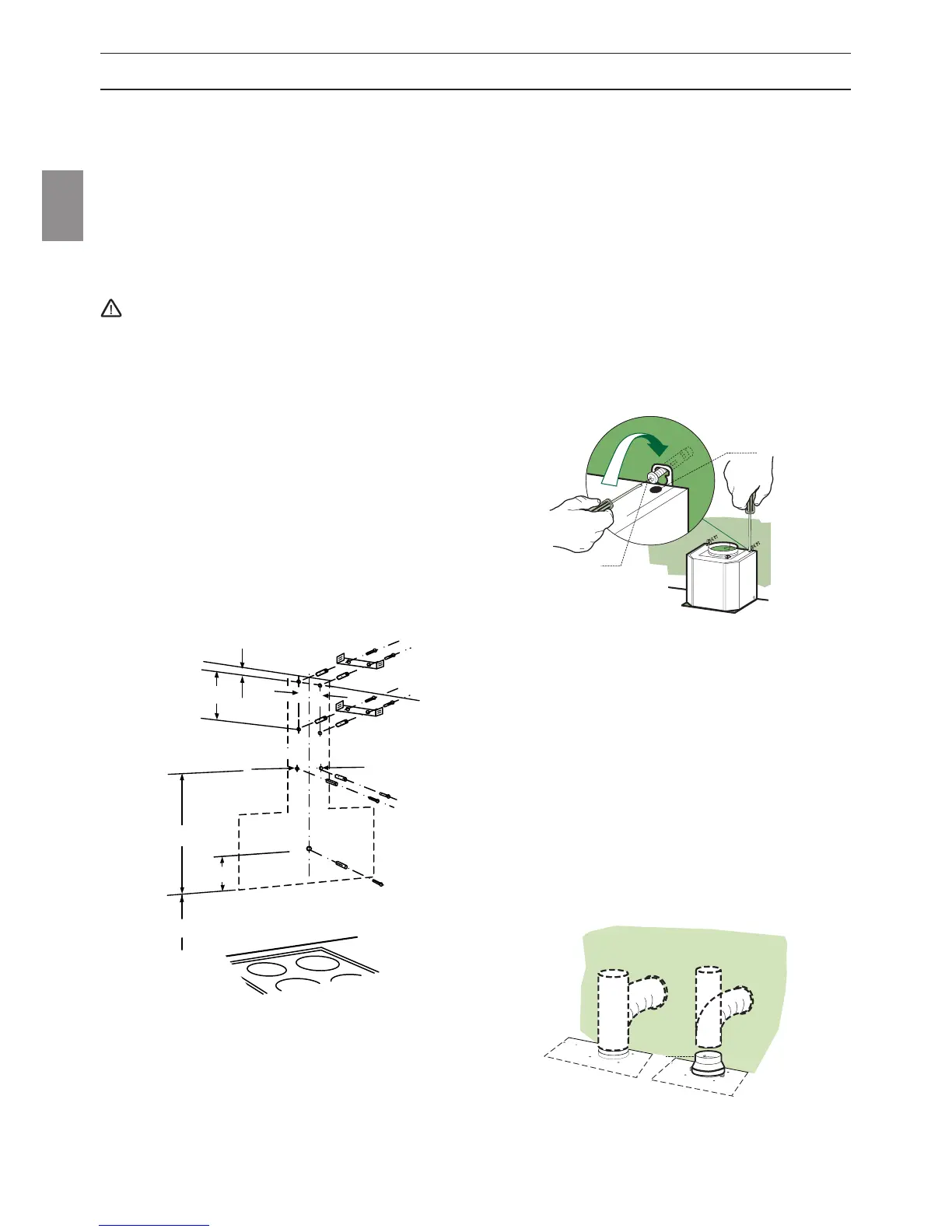

Montage
Die Abzugshaube ist für die Montage an der Kü-
chenwand vorgesehen.
1. An der Küchenwand eine Mittellinie von der
Decke bis zur Unterkante der Haube anzeich-
nen
2. Mit Hilfe einer Schablone oder unter Befolgung
der Abbildung die Mitte der Bohrlöcher (A-B-C)
für die Befestigung der Schrauben an der Wand
anzeichnen.
Für gasbetriebene und elektrische Kochstellen
den Sicherheitsabstand von 460 mm zwischen Ko-
chäche und Haube einhalten.
3. Die Bohrlöcher A und B für die Haube mit Ø 8
mm anfertigen.
Die Bohrlöcher C für die Haltebügel der Kamin-
befestigung mit Ø 8 mm anfertigen.
4. Die Dübel 11 in die Bohrlöcher A, B und C ein-
setzen und sicherstellen, dass sie eben mit der
Wand abschließen.
5. Die Bügel 7.2.1 mit den mitgelieferten Schrau-
ben befestigen.
6. Die beiden mitgelieferten Schrauben A nicht
ganz einschrauben.
Montage des Haubenkörpers
7. Vor dem Einhaken des Haubenkörpers die
beiden Schrauben Vr an den Aufhängepunkten
des Haubenkörpers festziehen.
8. Den Haubenkörper an den Schrauben 12a in
den Bohrlöchern A einhängen.
9. Die Halteschrauben 12a endgültig festschrau-
ben.
10. Den Haubenkörper mit Hilfe der Schrauben Vr
ausrichten.
11. Die Sicherheitsschrauben 11 in die Bohrlöcher
B einschrauben.
Anmerkung: Achten Sie auf Sonderzubehörteile,
die eventuell nachträglich montiert werden.
Anschluss der Abzugsleitung bei
Abluftversion
Bei Installation in Abluftversion muss die Abzugs-
haube mit Hilfe eines steifen oder exiblen Rohrs,
dessen Wahl dem Installateur überlassen wird, an
die Abzugsleitung angeschlossen werden.
qDen Reduzieransch 9 am Austritt am Hauben-
körper einsetzen.
qDas Rohr mit geeigneten Rohrschellen befesti-
gen. Das hierzu erforderlich Material wird nicht
mitgeliefert.
qGgf. montierte Aktivkohlelter ausbauen.
