Montieren
4.2 Hutschienenmontage
SCALANCE X-200
Kompaktbetriebsanleitung, 12/2010, A5E00813159-11
21
4.2 Hutschienenmontage
Montage
Montieren eines IE Switches X-200 auf einer 35 mm Hutschiene nach DIN EN 60715:
1. Hängen Sie die obere Rastführung des Geräts in die Hutschiene ein und drücken Sie es
nach unten gegen die Hutschiene bis zum Einrasten.
2. Montieren Sie die Anschlüsse für die Spannungsversorgung.
3. Montieren Sie die Anschlüsse für den Meldekontakt.
4. Stecken Sie die Klemmenblöcke bzw. M12-Steckverbinder in die dafür vorgesehenen
Buchsen am Gerät.

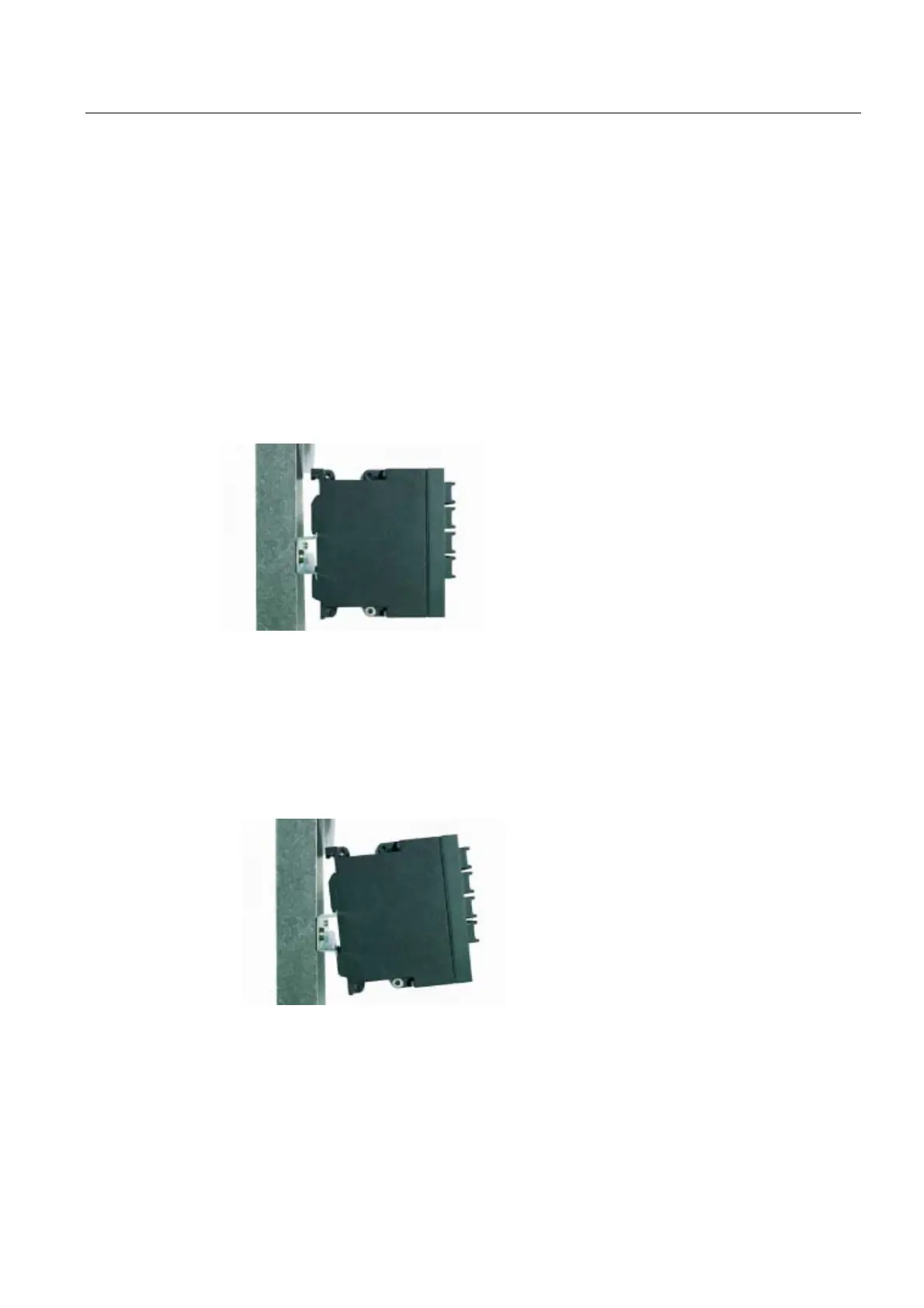

Bild 4-1 IE Switches X-200 Montage auf einer DIN-Hutschiene (35 mm)
Demontage
Demontieren eines IE Switches X-200 von einer Hutschiene:
1. Demontieren Sie zunächst alle angeschlossenen Leitungen.
2. Entriegeln Sie mit einem Schraubendreher die Hutschienenverrastung an der Unterseite
des Geräts und heben Sie danach das Gerät unten von der Hutschiene weg.
Bild 4-2 IE Switches X-200 Demontage von einer DIN-Hutschiene (35 mm)
