Montieren
4.3 Profilschienenmontage
SCALANCE X-200
22 Kompaktbetriebsanleitung, 12/2010, A5E00813159-11
4.3 Profilschienenmontage
Montage eines IE Switches X-200 auf einer SIMATIC S7-300 Profilschiene:
1. Hängen Sie die Gehäuseführung an der Oberseite des IE Switches X-200-Gehäuses in
die S7-Profilschiene ein.
2. Verschrauben Sie den IE Switch X-200 an der Unterseite der Profilschiene.
3. Montieren Sie die Anschlüsse für die Spannungsversorgung.
4. Montieren Sie die Anschlüsse für den Meldekontakt.
5. Stecken Sie die Klemmenblöcke bzw. M12-Steckverbinder in die dafür vorgesehenen
Buchsen am IE Switch X-200.

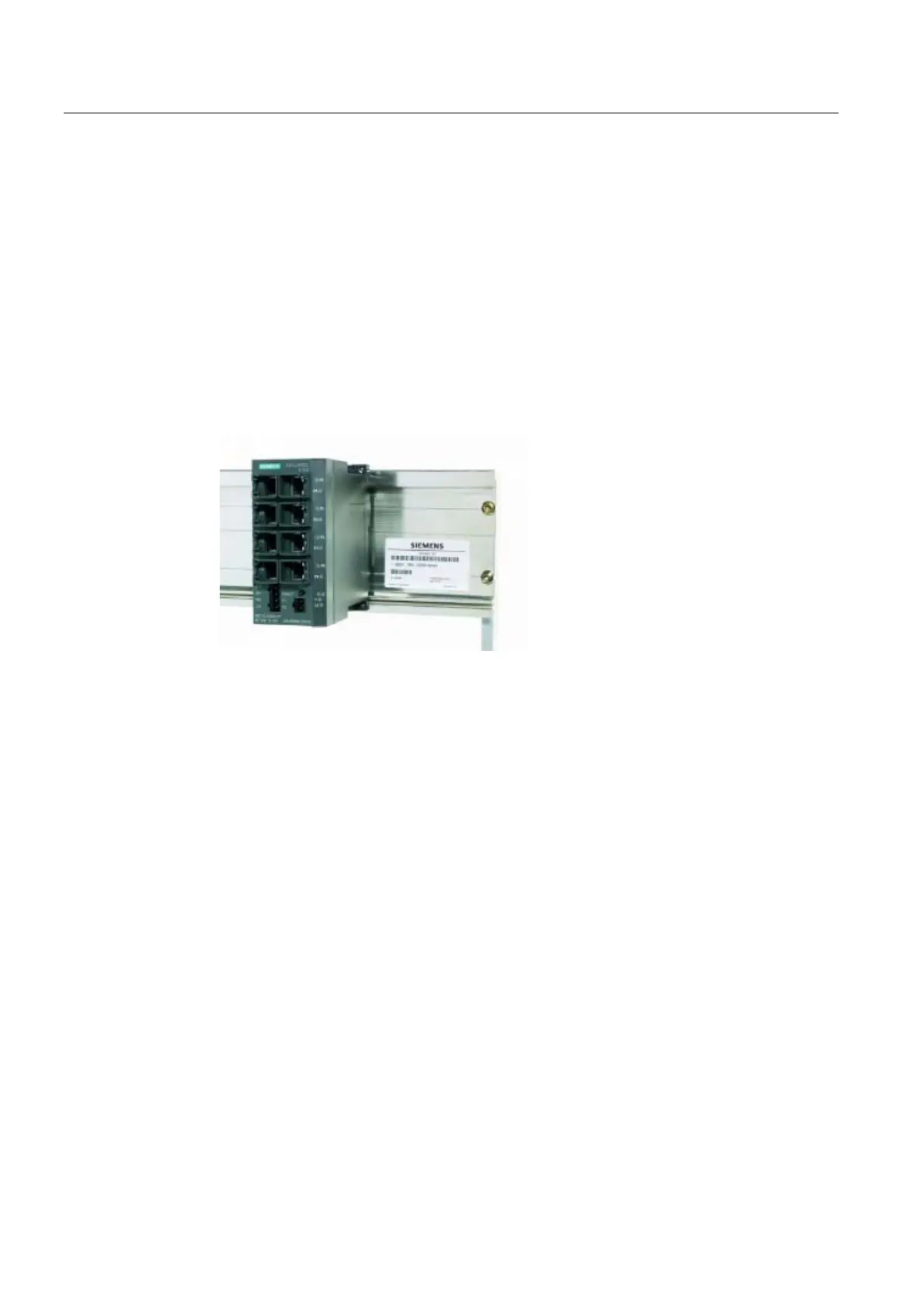

Bild 4-3 IE Switch X-200 Montage auf einer SIMATIC S7-300-Profilschiene
Demontage
Demontage eines IE Switches X-200 von der SIMATIC S7-300 Profilschiene:
1. Demontieren Sie zunächst alle angeschlossenen Leitungen.
2. Lösen Sie die Verschraubungen an der Unterseite der Profilschienen und heben Sie
danach den IE Switch X-200 von der Profilschiene weg.
