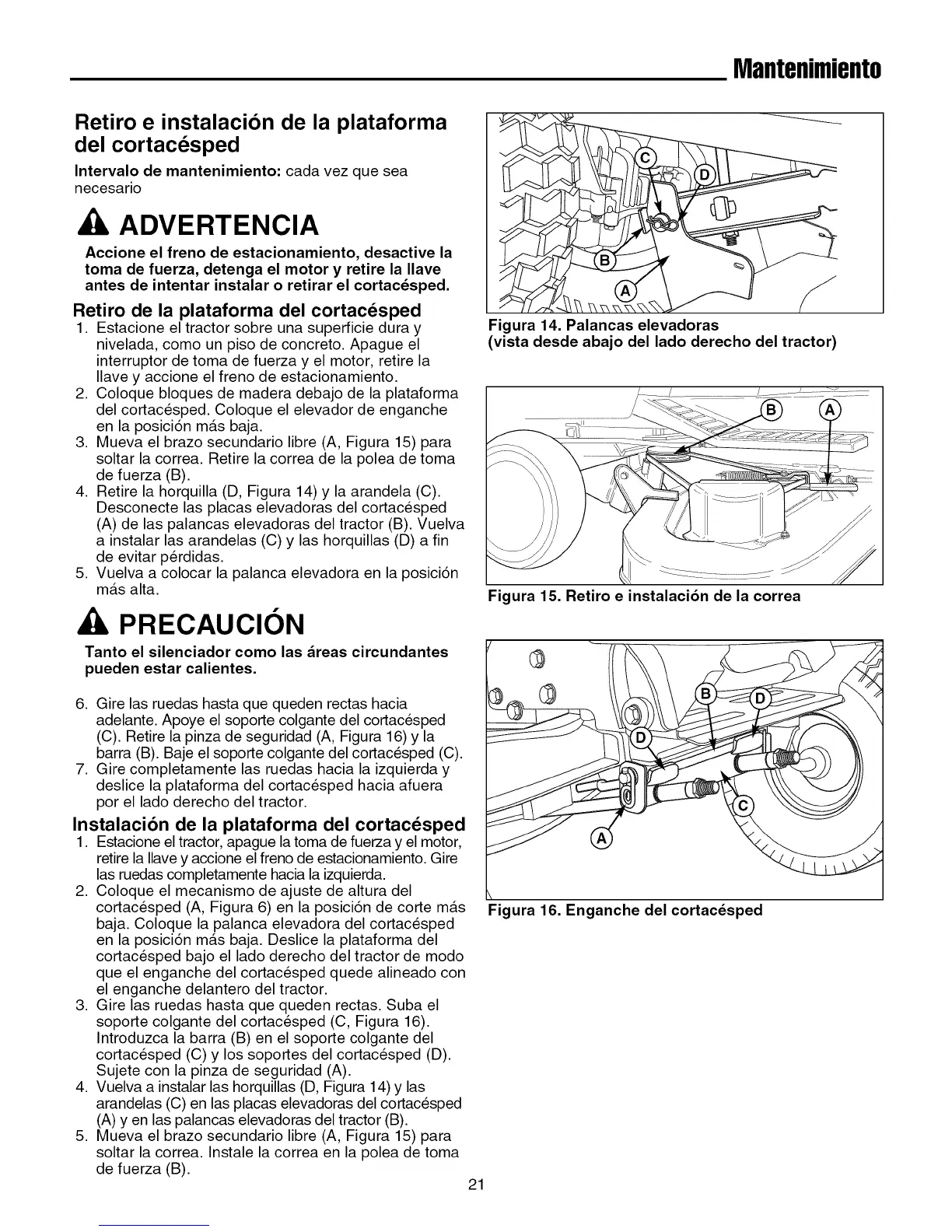

Mantenimiento
Retiro e instalacion de la plataforma
del cortacesped
Intervalo de mantenimiento: cada vez clue sea
necesario
ADVERTENCIA
Accione el freno de estacionamiento, desactive la
toma de fuerza, detenga el motor y retire la Ilave
antes de intentar instalar o retirar el cortac_sped.
Retiro de la plataforma del cortacesped
1. Estacione el tractor sobre una superficie dura y
nivelada, como un piso de concreto. Apague el
interruptor de toma de fuerza y el motor, retire la
Ilave y accione el freno de estacionamiento.
2. Coloque bloques de madera debajo de la plataforma
del cortacesped. Coloque el elevador de enganche
en la posici6n m_s baja.
3. Mueva el brazo secundario libre (A, Figura 15) para
soltar la correa. Retire la correa de la polea de toma
de fuerza (B).
4. Retire la horquilla (D, Figura 14) y la arandela (C).
Desconecte las placas elevadoras del cortacesped
(A) de las palancas elevadoras del tractor (B). Vuelva
a instalar las arandelas (C) y las horquillas (D) a fin
de evitar p@didas.
5. Vuelva a colocar la palanca elevadora en la posici6n
m&s alta.
PRECAUCION
Tanto el silenciador como las _reas circundantes
pueden estar calientes.
6. Gire las ruedas hasta que queden rectas hacia
adelante. Apoye el soporte colgante del cortacesped
(C). Retire la pinza de seguridad (A, Figura 16) y la
barra (B). Baje el soporte colgante del cortacesped (C).
7. Gire completamente las ruedas hacia la izquierda y
deslice la plataforma del cortacesped hacia afuera
por el lado derecho del tractor.
Instalaci6n de la plataforma del cortacesped
1. Estacione el tractor, apague latoma de fuerza y el motor,
retire la Ilavey accione el freno de estacionamiento. Gire
las ruedas completamente hacia la izquierda.
2. Coloque el mecanismo de ajuste de altura del
cortacesped (A, Figura 6) en la posici6n de corte m_s
baja. Coloque la palanca elevadora del cortacesped
en la posici6n m&s baja. Deslice la plataforma del
cortacesped bajo el lado derecho del tractor de modo
que el enganche del cortacesped quede alineado con
el enganche delantero del tractor.
3. Gire las ruedas hasta que queden rectas. Suba el
soporte colgante del cortacesped (C, Figura 16).
Introduzca la barra (B) en el soporte colgante del
cortacesped (C) y los soportes del cortacesped (D).
Sujete con la pinza de seguridad (A).
4. Vuelva a instalar las horquillas (D, Figura 14) y las
arandelas (C) en las placas elevadoras del cortacesped
(A) y en las palancas elevadoras del tractor (B).
5. Mueva el brazo secundario libre (A, Figura 15) para
soltar la correa. Instale la correa en la polea de toma
de fuerza (B).
21
!
Figura 14. Palancas elevadoras
(vista desde abajo del lado derecho del tractor)
Figura 15. Retiro e instalaci6n de la correa
Figura 16. Enganche del cortac_sped
