Caractéristiques techniques
•LEMO® FUW.3K.93C.TLMC96 (au connecteur « CCU » de
la caméra)
Attention concernant le câble optique/électrique
composite:
Pour la connexion entre l’unité de commande de caméra et
une caméra, utilisez un câble optique/électrique composite
avec connecteurs spécifiés dans ce manuel pour assurer la
conformité avec la réglementation EMC.
La conception et les caractéristiques techniques sont sujettes
à modification sans préavis.
HDCU2500
Dispositifs apparentés
Caméra vidéo couleur série HDC2000/2500
Panneau de télécommande série RCP-1000
Unité de configuration principale série MSU-1000
Unité réseau de commande de caméra CNU-700
Logiciel de gestion de système de caméra HZC-CSM10
Généralités
Alimentation 100 à 240 V CA, 50/60 Hz
Consommation de
courant
4,1 A (max.)
Alimentation de veille Environ 5 W
Appel de courant de
crête
(1) Courant d’appel maximum possible à la
mise en marche initiale (changements de
tension dus au basculement manuel) :
82 A crête, 9 A r.m.s. (240V CA)
(2) Courant d’appel après une coupure
d’alimentation secteur de cinq secondes
(changements de tension causés au point
de passage à zéro) :
15 A crête, 5 A r.m.s. (240V CA)
Température de
fonctionnement
–10°C à +40°C (+14°F à 104°F)
Température de
rangement
–20°C à +60°C (–4°F à 140°F)
Poids Environ 6,7 kg (14 lb 12 oz)

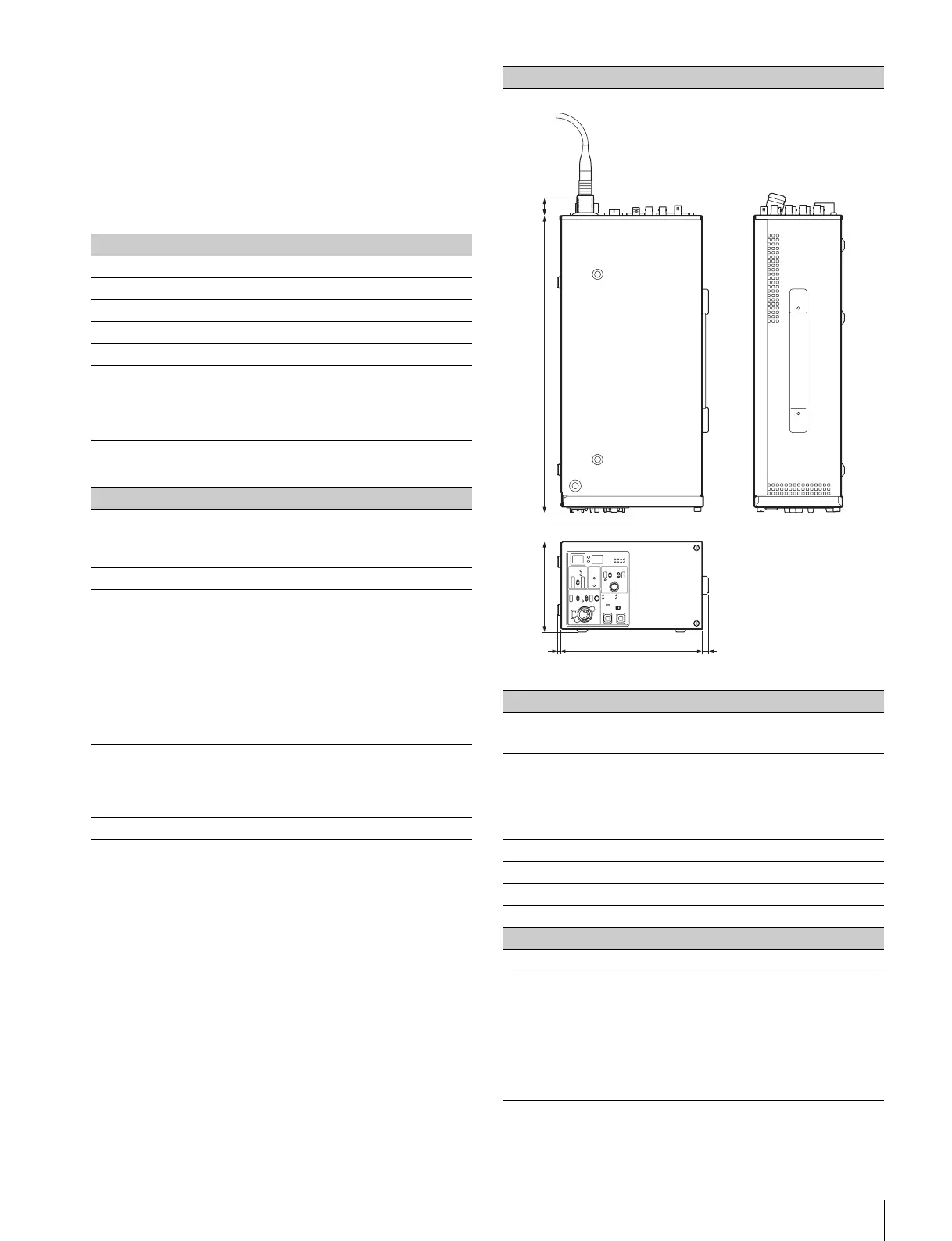

Dimensions (Unité : mm (pouces))
Connecteurs d’entrée/de sortie
CAMERA Connecteur à fibres optiques (1)
Alimentation 180 V CC
INTERCOM/TALLY/
PGM
Connecteur D-sub 25 broches (1)
• INTERCOM (PROD/ENG), 4W/RTS/CC,
0dBu
• PGM, 2 systèmes, 0 dBu/–20 dBu
• TALLY (R, G, Y)
RCP/CNU Multiconnecteur à 8 broches (1)
TRUNK A 12 broches (1)
LAN 8 broches (1)
NETWORK TRUNK 8 broches (1)
Connecteurs d’entrée
AC IN (1), 100 à 240 V CA
RET 1, 2, 3 Type BNC (3)
3G-SDI : SMPTE 424M/425M, 2,970 Gbps/
2,967 Gbps
HD-SDI : SMPTE 292M,
1,485 Gbps/1,4835 Gbps
SD-SDI : SMPTE 259M, 270 Mbps
VBS : 1,0 Vp-p, 75 ohms
HD CAMERA CONTROL UNIT
1
410 (16
1
/
4
)
200 (7
7
/
8
)
5 (
7
/
32
)
30 (1
3
/
16
)127 (5)
9 (
3
/
8
)
