仕様
8
HDCU2500
一般
電源
AC 100 〜 240 V、50/60 Hz
消費電流 最大 4.1 A
待機電力 約 5 W
動作温度 − 10 ℃〜＋ 40 ℃
保存温度 −
20 ℃〜＋ 60 ℃
質量 約
6.7 kg

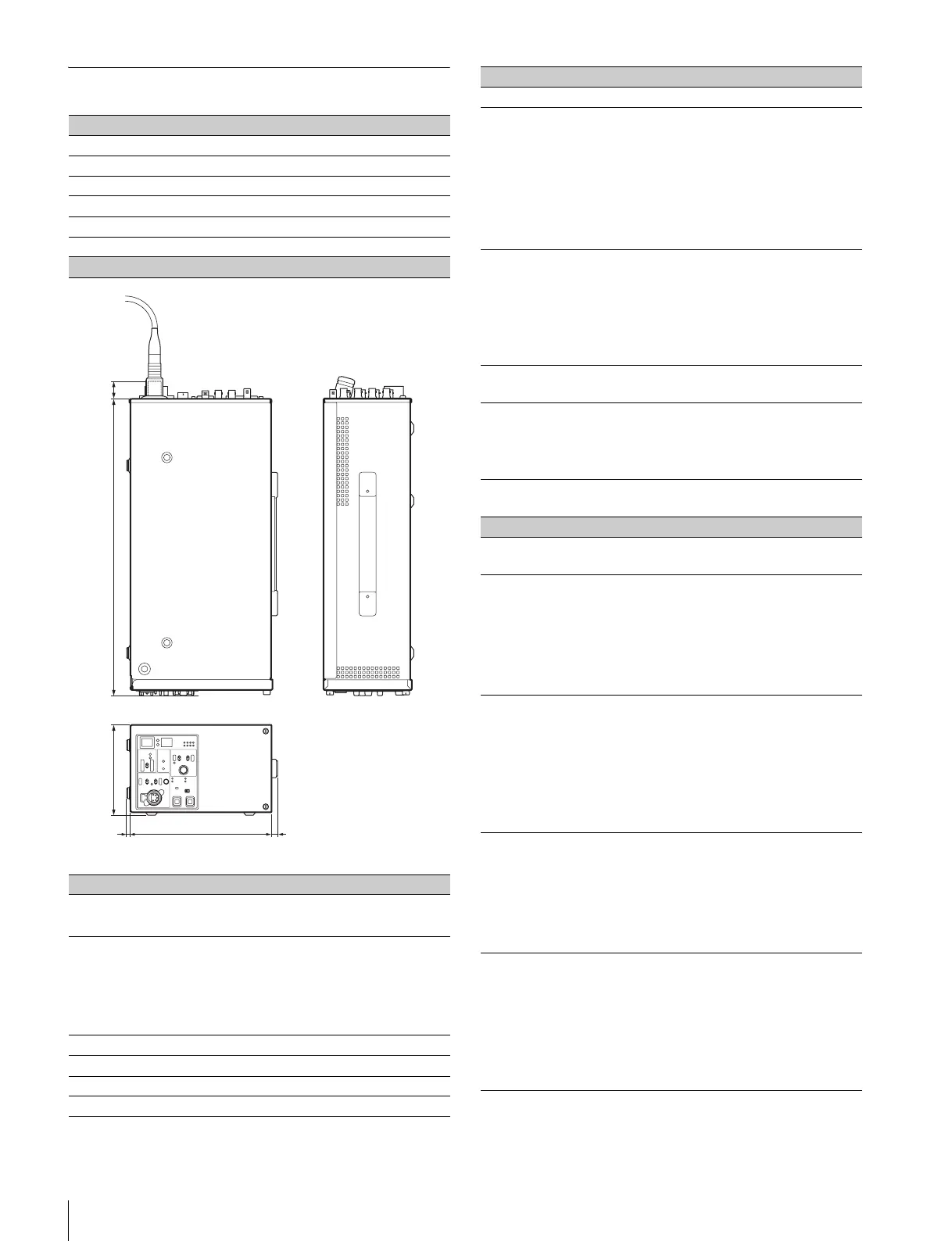

外形寸法図（単位：mm）
入出力端子
CAMERA
光ファイバーコネクター（1)
DC 180 V
給電
INTERCOM/TALLY/
PGM
D-sub 25 ピンコネクター（1）
•
INTERCOM（PROD/ENG）、4W/RTS/CC、
0 dBu
• PGM-2 系統、0 dBu/ − 20 dBu
• TALLY（R、G、Y）
RCP/CNU
8 ピンマルチコネクター（1）
TRUNK A
12 ピン（1）
LAN
8
ピン（1）
NETWORK TRUNK
8 ピン（1）
HD CAMERA CONTROL UNIT
5
200
127 410 30
9
入力端子
AC IN
（1）、AC 100 〜 240 V
RET1、2、3BNC型（3）
3G-SDI：SMPTE 424M/425M、2.970 Gbps/
2.967 Gbps
HD-SDI : SMPTE 292M、
1.485 Gbps/1.4835 Gbps
SD-SDI
：SMPTE 259M、270 Mbps
VBS: 1.0 Vp-p
、75Ω
REFERENCE
BNC 型（2）、ループスルー出力
HD：SMPTE 274M、3 値シンク、0.6 Vp-p、
75Ω
SD：ブラックバースト（NTSC: 0.286 Vp-p、
75Ω/PAL: 0.3 Vp-p、75Ω）または NTSC
10F-BB
PROMPTER
BNC 型（2）、ループスルー出力、アナログ
信号、
1.0 Vp-p、75Ω
MIC REMOTE
D-sub 15
ピン（1）（推奨 JAE 製 DA-C1-
J10
）
（内部設定により、
WF REMOTE への切り換
え可）
HD PROMPTER IN
BNC
型（1）、SMPTE 292M、75Ω、
1.485 Gbps/1.4835 Gbps
出力端子
AUDIO OUT CH1、
CH2
XLR 3
ピン、凸（2）、0 dBu/-20 dBu/+4 dBu
3G/HD SDI OUTPUT
BNC 型（2）
3G-SDI：SMPTE 424M/425M、0.8 Vp-p、
75Ω、2.970 Gbps/2.967 Gbps
HD-SDI
：SMPTE 292M、0.8 Vp-p、75Ω、
1.485 Gbps/1.4835 Gbps
3G-SDI/HD-SDI
切り換え可能
3G/HD SDI OUTPUT
(MONI)
BNC
型（1）
3G-SDI：SMPTE 424M/425M、0.8 Vp-p、
75Ω、2.970 Gbps/2.967 Gbps
HD-SDI：SMPTE 292M、0.8 Vp-p、75Ω、
1.485 Gbps/1.4835 Gbps
3G-SDI/HD-SDI
、キャラクター信号の ON/
OFF
切り換え可能
HD/SD SDI OUTPUT
BNC
型（2）
HD-SDI：SMPTE 292M、0.8 Vp-p、75Ω、
1.485 Gbps/1.4835 Gbps
SD-SDI
：SMPTE 259M、0.8 Vp-p、75Ω、
270 Mbps
HD-SDI/SD-SDI
切り換え可能
HD/SD SDI OUTPUT
(MONI)
BNC 型（2）
HD-SDI：SMPTE 292M、0.8 Vp-p、75Ω、
1.485 Gbps/1.4835 Gbps
SD-SDI
：SMPTE 259M、0.8 Vp-p、75Ω、
270 Mbps
HD-SDI/SD-SDI
、キャラクター信号の ON/
OFF
切り換え可能
