18
FR
Accessoires

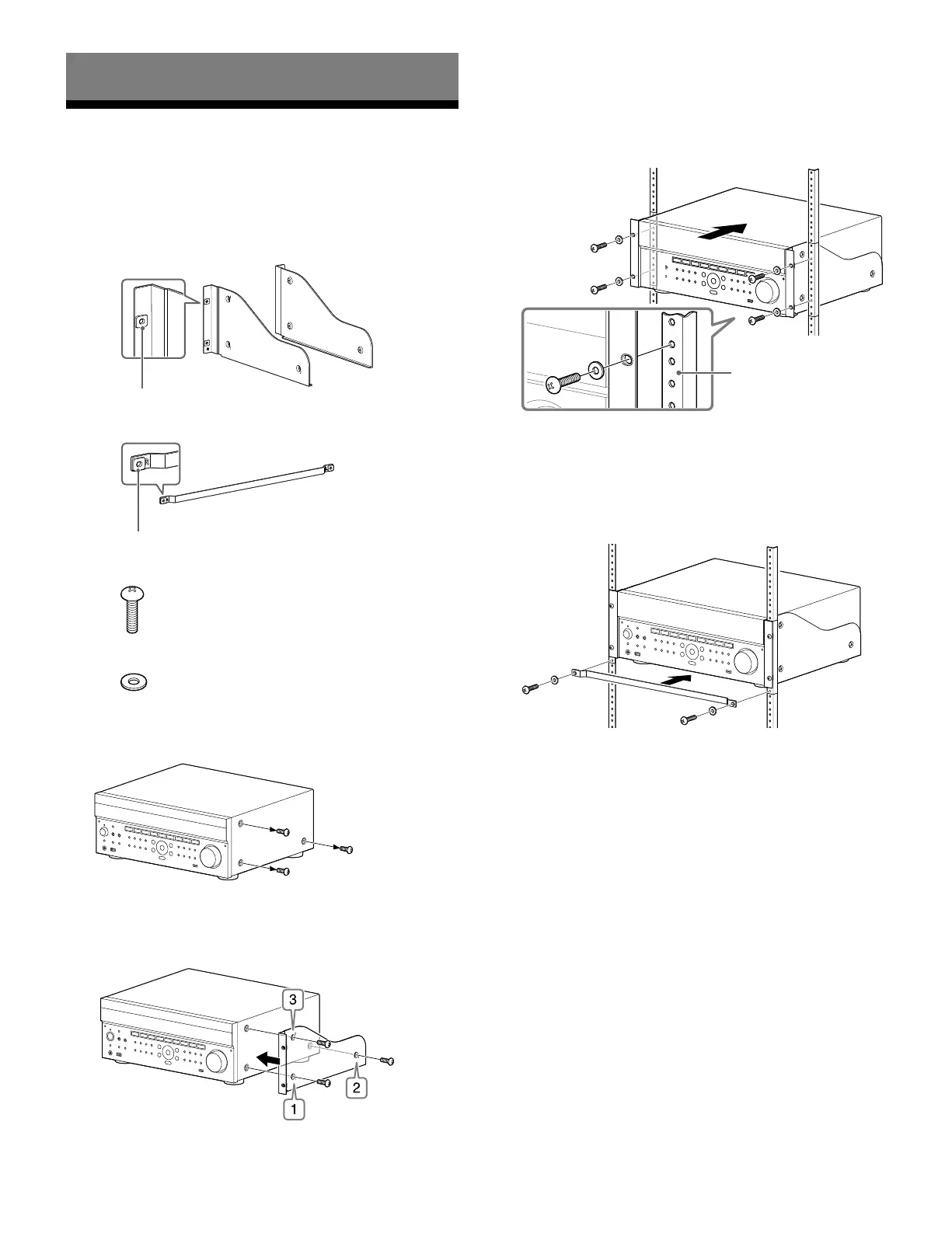

Montage de l’ampli-tuner à l’aide du
kit de montage sur bâti
Assurez-vous d’utiliser un kit de montage sur bâti « WS-RE1 »
dédié à cet ampli-tuner lorsque vous le montez sur un bâti.
1 Vérifiez que toutes les pièces sont fournies.
Support × 2
Isolateur
Panneau blanc × 1
D
G
Isolateur
Vis M5 × 6
Rondelle × 6
2 Ôtez les vis du côté droit de l’ampli-tuner. N’ôtez
pas d’autres vis que celles indiquées.
3 Montez le support du côté droit de l’ampli-tuner
dans l’ordre des numéros d’étape imprimés sur
le support à l’aide des vis retirées à l’étape 2.
4 Répétez les étapes 2 et 3 pour le côté gauche
pour monter le support.
5 Montez l’ampli-tuner sur le système de bâti.
Veillez à effectuer cette étape avec plus d’une
personne.
Montage sur bâti
6 Montez le panneau blanc.
(Le panneau blanc masque les pieds de l’ampli-
tuner pour lui donner un aspect plus esthétique.
L’alignement de la hauteur de l’ampli-tuner et
du panneau blanc permet de l’ajuster dans un
espace de taille 4U.)
G
D
