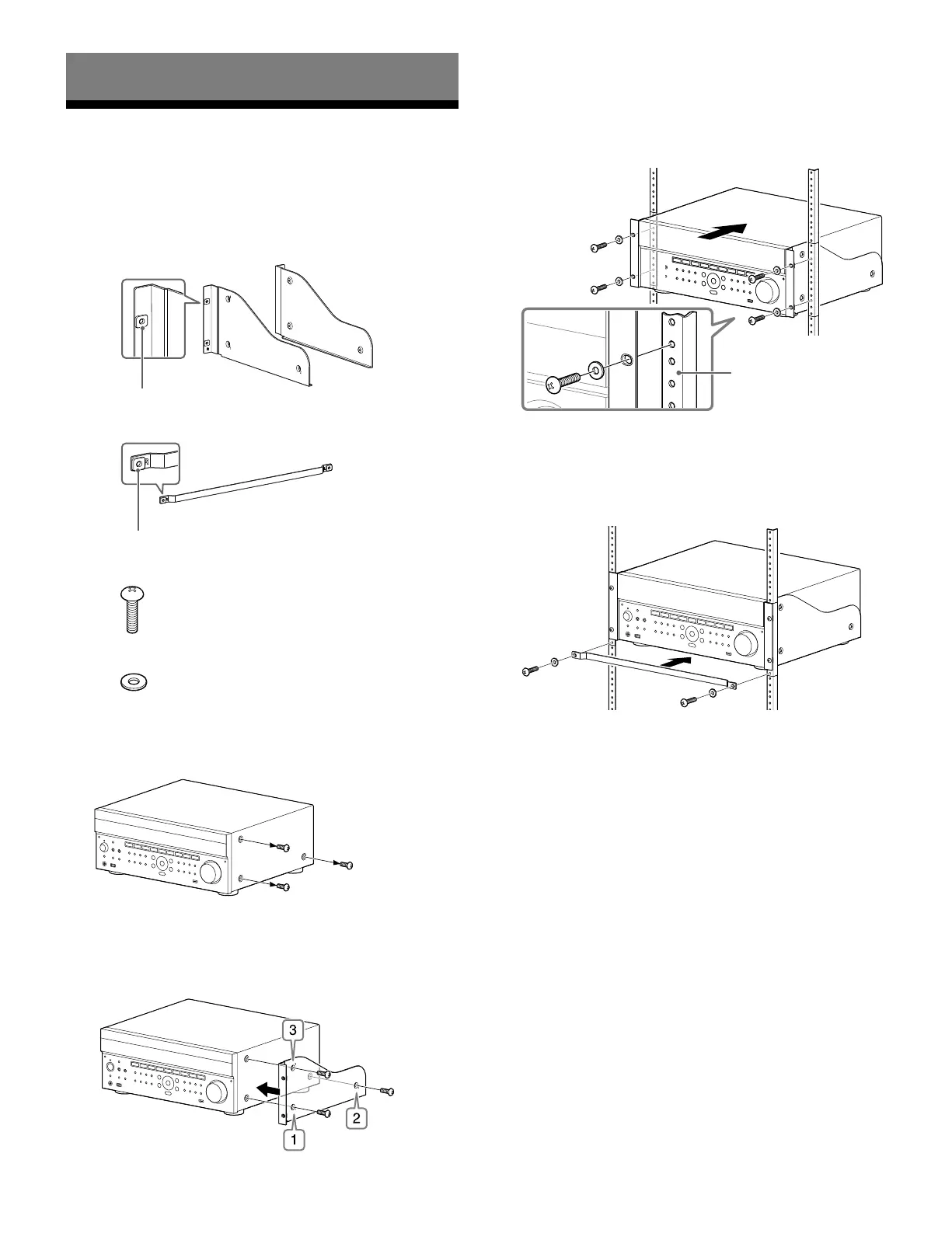

Cómo montar el receptor utilizando el
kit de montaje en bastidor
Asegúrese de utilizar un kit de montaje en bastidor “WS-RE1”
dedicado para este receptor cuando lo monte.
1 Verifique que todas las piezas estén incluidas.
Soporte × 2
Aislante
Panel ciego × 1
D
I
Aislante
Tornillo M5 × 6
Arandela × 6
2 Retire los tornillos del lado derecho del receptor.
No retire los tornillos que no aparezcan
especificados.
3 Monte el soporte en el lado derecho del receptor
en el orden de los números de pasos impresos
en el soporte usando los tornillos retirados en el
paso 2.
4 Repita los pasos 2 y 3 para el lado izquierdo del
soporte de montaje.
5 Monte el receptor en el sistema del estante.
Asegúrese de realizar este paso con más de una
persona.
Montaje en estante
6 Monte el panel ciego.
(El panel ciego oculta las patas del receptor para
darle una apariencia más despejada. Alinear la
altura del receptor y del panel ciego permite
ajustarlo en un espacio de tamaño 4U.)
