Stihl FS 131 User Manual

FS 131, FS 131 R
español / EE.UU
78

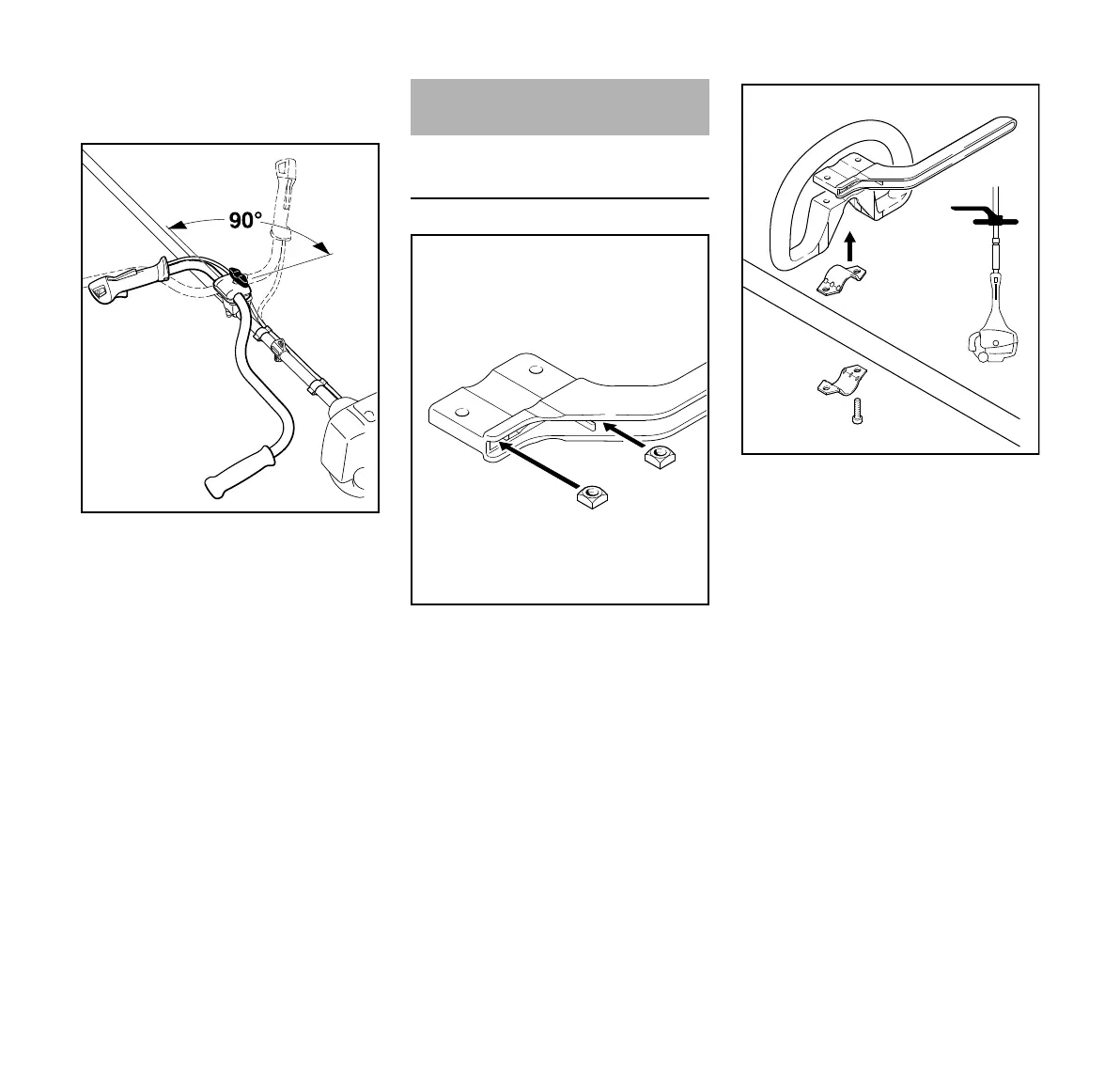

Giro del manillar
Posición de transporte
N Suelte el tornillo mariposa (3) y
destorníllelo hasta que el
manillar (7) pueda girarse.
N Gire el manillar en 90° en sentido
contrahorario y luego gire hacia
abajo los mangos.
N Apriete el tornillo mariposa (3)
firmemente.
Posición de trabajo
N Invierta la secuencia descrita arriba
para girar los mangos hacia arriba y
girar el manillar en sentido horario.
Montaje del mango tórico con barra de
defensa
N Coloque las tuercas cuadradas (1)
en la barra de defensa (2) – los
agujeros deberán quedar
alineados.
N Coloque la abrazadera (3) en el
mango tórico (4) y ponga los dos en
posición contra el tubo de
mando (5).
N Coloque la abrazadera (6) contra el
tubo de mando.
N Coloque la barra de defensa (2) en
su lugar, tal como se muestra.
N Alinee los agujeros.
N Inserte los tornillos (7) en los
agujeros y atorníllelos en la barra de
defensa (2) hasta donde topen.
N Prosiga a "Fijación del mango
tórico".
7
3
0000-GXX-0513-A0
Montaje del mango tórico
2
002BA098 KN
1
1
5
4
002BA099 KN
2
3
6
7

Stihl FS 131 Specifications

General

Type	Brush cutter
Cordless	Yes
Head type	Blade
Handle type	U-type handle
Engine power	1.9 hp
Product color	Black, Metallic, Orange
Uncertainty K	2 m/s²
Rotational speed	8500 RPM
Number of strokes	4
Sound power level	109 dB
Fuel tank capacity	0.71 L
Vibration emission	4.9 m/s²
Engine displacement	36.3 cm³
Sound pressure level	98 dB
Cutting diameter (max)	- mm
Power source	Gasoline

Weight and Dimensions

Length	1800 mm
Weight	5800 g
