FS
español
21
ADVERTENCIA
Tener en cuenta la flecha para el sentido
de giro existente en el lado interior del
protector.
N Colocar la herramienta de corte (8)
en el plato de presión (9)
ADVERTENCIA
El collar (flecha) tiene que penetrar en el
orificio de la herramienta de corte.

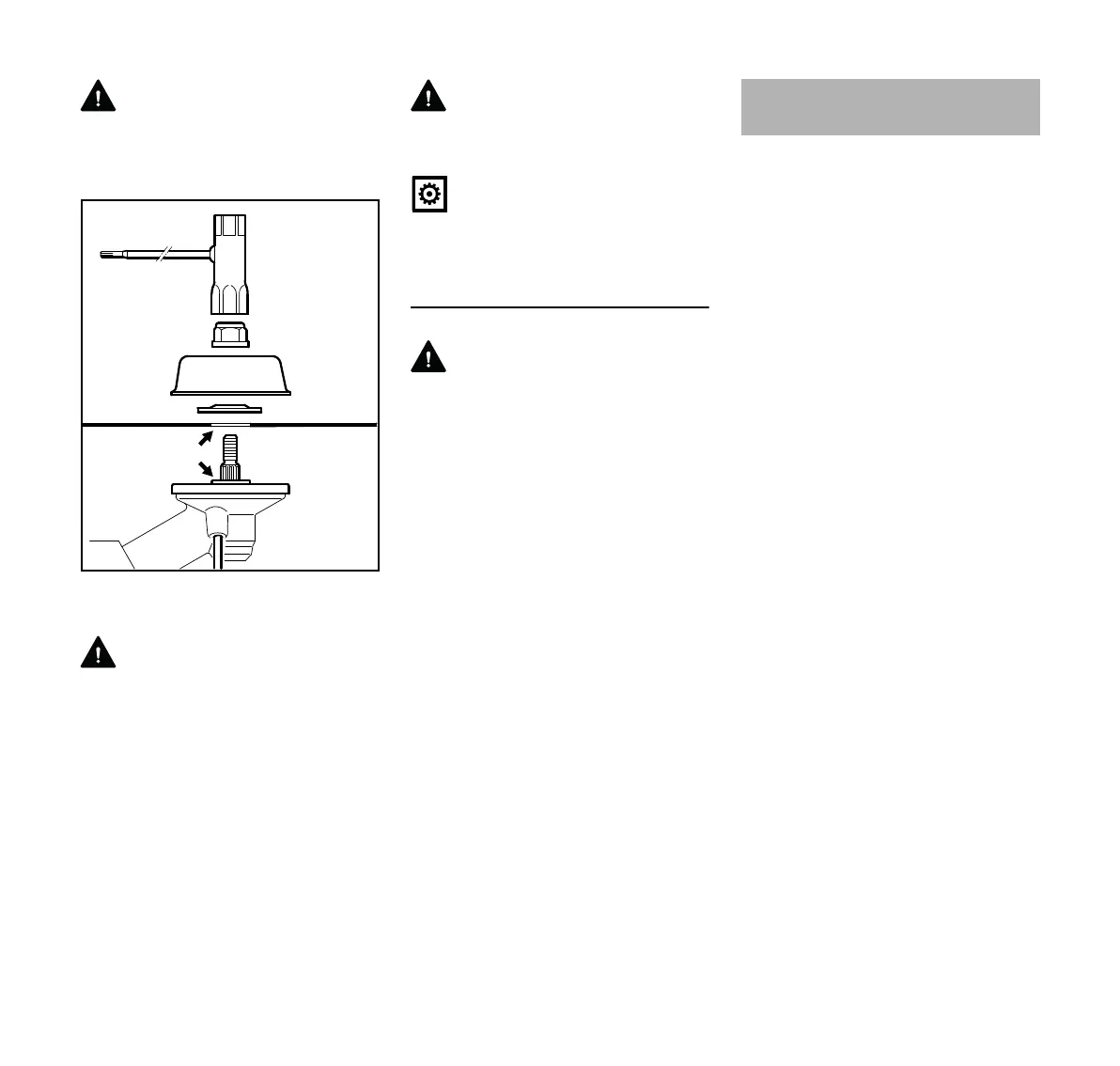

Fijar la herramienta de corte
N Colocar el disco de presión (10) el
abombado, hacia arriba
N Colocar el plato de rodadura (11)
N Bloquear el árbol (12)
N Enroscar la tuerca (13) en el árbol
en sentido antihorario y apretarla
empleando para ello la llave
universal (14)
ADVERTENCIA
Sustituir la tuerca si gira con demasiada
facilidad.
INDICACIÓN
Volver a quitar la herramienta de
bloquear el árbol.
Montar la herramienta de corte de metal
ADVERTENCIA
Ponerse guantes protectores – peligro
de lesiones por filos de corte afilados
N Bloquear el árbol
N Aflojar la tuerca en sentido horario
N Retirar la herramienta de corte y sus
piezas de fijación del engranaje – al
hacerlo, no quitar el plato de
presión (9)
No todas las máquinas básicas están
equipadas con cinturón de porte y
argolla de porte.
N Montar una argolla de porte véase
"Montar la herramienta de
acople"/"Montar la argolla de porte"
El cinturón de porte se puede adquirir
como "Accesorio especial".
El tipo y la ejecución de la argolla de
porte, del cinturón y del mosquetón
dependen del mercado y la máquina
básica.
Para el empleo del cinturón de porte
véase "Combinaciones permitidas de
herramienta de corte, protector,
empuñadura y cinturón de porte".
10
8
9
11
12
13
14
681BA161 KN
Ponerse el cinturón de porte
