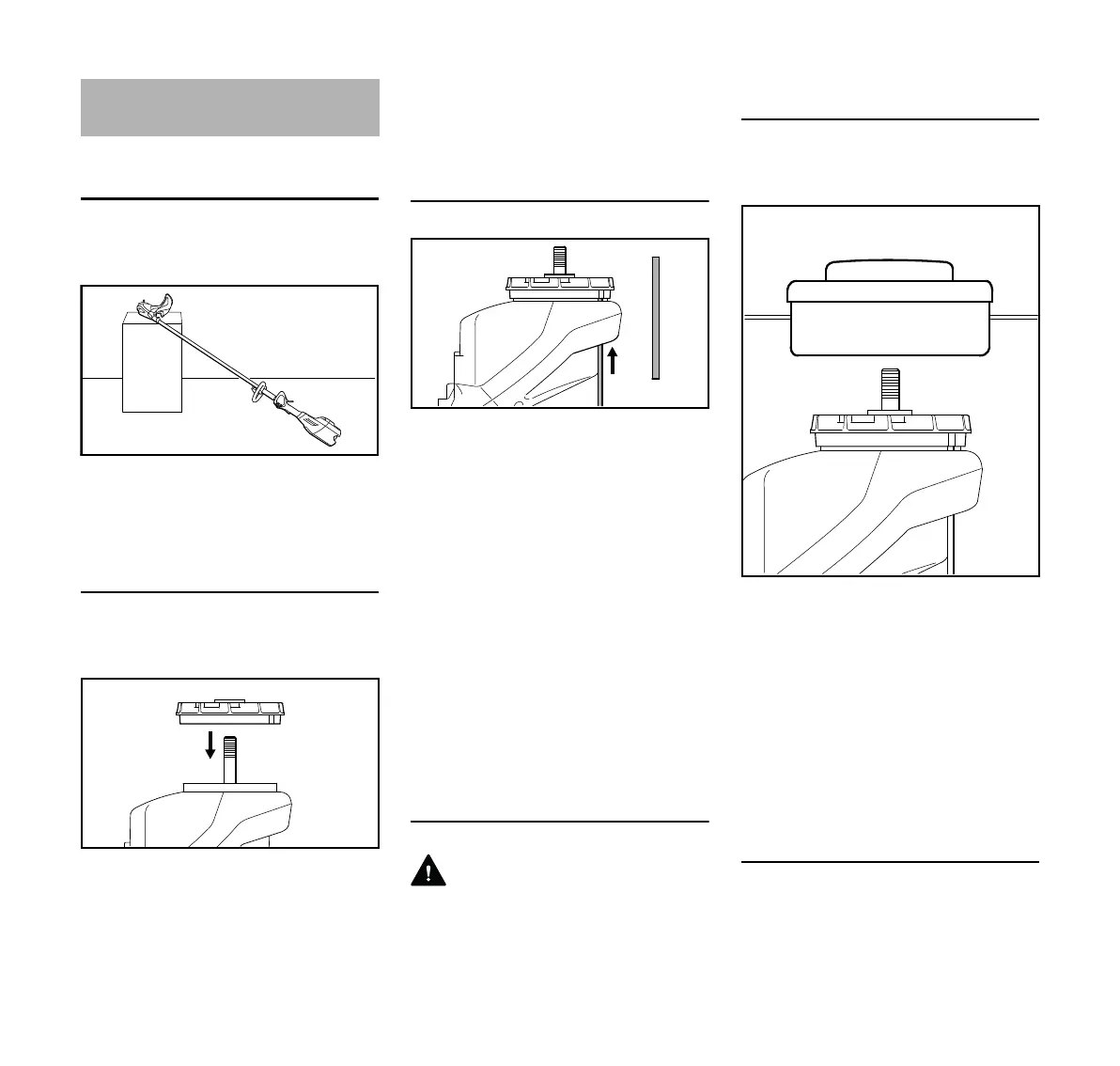

52
Colocación de la herramienta
motorizada en el suelo
N Mueva el pestillo de retención a la
posición ƒ y saque la batería.
N Gire la herramienta motorizada de
modo que la superficie de montaje
del accesorio de corte quede hacia
arriba.
Montaje del rotor
La máquina viene con el rotor como
equipo estándar.
N Empuje el rotor (1) sobre el eje (2).
INDICACIÓN
El rotor es necesario para poder montar
accesorios de corte.
Bloqueo del eje
Para instalar o quitar los accesorios de
corte, es necesario bloquear el eje de
salida (2) con el pasador de tope (6). El
pasador de tope se incluye con la
máquina y está disponible como
accesorio especial.
N Meta el pasador de tope (6) en el
agujero (7) de la carcasa del motor.
N Gire el eje, la tuerca o el accesorio
de corte a fin de alinear el agujero
del rotor (1) con el pasador de
tope (6).
N Inserte el pasador de tope (6) hasta
que su extremo se encuentre a ras
con las paletas del rotor (1).
Ahora el eje está bloqueado.
Montaje del accesorio de corte
ADVERTENCIA
Utilice el deflector apropiado para el
accesorio de corte – vea "Montaje del
deflector".
Colocación de cabeza segadora con
tornillo de montaje
Guarde la hoja de instrucciones de la
cabeza segadora en un lugar seguro.
N Atornille la cabeza segadora en
sentido contrahorario en el eje (2)
hasta que tope.
N Bloqueo del eje
N Apriete la cabeza segadora bien
firme.
INDICACIÓN
Quite la herramienta usada para
bloquear el eje.
Retire la cabeza segadora.
N Bloquee el eje.
N Destornille la cabeza segadora en
sentido horario.
Montaje del accesorio de
corte
3988BA028 KN
2
3988BA011 KN
1
7
6
2
3988BA014 KN
6
2
3988BA015 KN
