HT 102, HT 103, HT 132, HT 133
español / EE.UU
79
Corte sin esfuerzo usando una cadena
correctamente afilada
Una cadena debidamente afilada corta
la madera con poco esfuerzo y requiere
aplicar muy poca presión.
No trabaje con una cadena desafilada o
dañada, ya que esto aumenta el
esfuerzo físico requerido, produce
resultados no satisfactorios y acelera el
desgaste.
N Limpie la cadena.
N Revise la cadena en busca de
roturas en sus eslabones y daños
en sus remaches.
N Sustituya todas las piezas dañadas
o desgastadas de la cadena e
instale piezas nuevas que tengan la
misma forma y tamaño que las
originales.
Las cadenas de aserrado con picas de
carburo (Duro) son especialmente
resistentes al desgaste. STIHL
recomienda que un concesionario de
servicio STIHL efectúe el afilado de la
cadena de aserrado.
ADVERTENCIA
Es absolutamente esencial cumplir con
los ángulos y dimensiones abajo
especificados. Si la cadena de aserrado
se afila de modo incorrecto – y en
particular si el calibrador de profundidad
se fija demasiado bajo – se aumenta el
riesgo de contragolpes con el
consiguiente riesgo de lesiones.
La cadena de aserrado no puede
trabarse en su lugar en la espada. Por lo
tanto, es mejor quitar la cadena de la
barra y afilarla colocándola en una
herramienta de afilado de taller (FG 2,
HOS, USG).

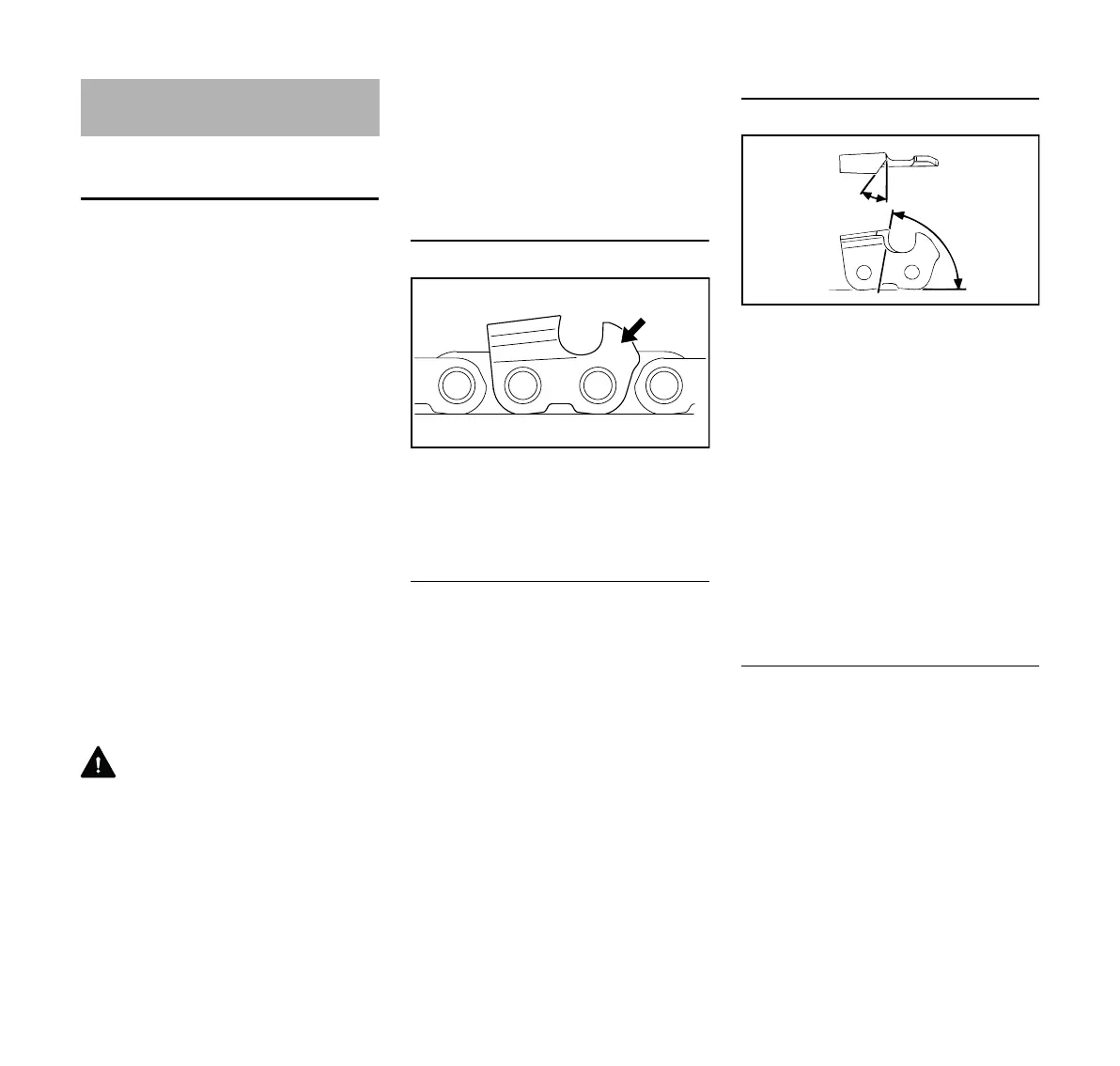

Paso de cadena
El paso de la cadena (a) está marcado
en el extremo de calibrador de
profundidad de cada cortador.
Seleccione el diámetro de la lima según
el paso de la cadena – consulte la tabla
de "Herramientas de afilado".
Debe respetar ciertos ángulos cuando
afile el cortador de la cadena.
Afilado y ángulos de placa lateral
A Angulo de limado
Las cadenas de aserrado STIHL se
afilan a un ángulo de 30°. Las
excepciones son las cadenas
desgarradoras, las cuales se afilan a un
ángulo de 10°. Las cadenas
desgarradoras se identifican con una
"X" en sus designaciones.
B Ángulo de placa lateral
El ángulo correcto de la placa lateral se
obtiene de modo automático si se utiliza
el portalima y el diámetro de lima
indicados.
Los ángulos deben ser iguales en todos
los cortadores. Si los ángulos son
desiguales: La cadena funcionará
Mantenimiento y afilado de la
cadena de aserrado
Marca (a) Paso de cadena
pulg mm
7 1/4 P 6,35
1 ó 1/4 1/4 6,35
6, P o PM 3/8 P 9,32
2 ó 325 0.325 8,25
3 ó 3/8 3/8 9,32
Formas de cortadores Ángulo (°)
AB
Micro = Cortadores semi-
cincelados, por ejemplo:
63 PM3, 26 RM3, 71 PM3
30 75
Super = cortadores cincela-
dos, por ejemplo: 63 PS3,
26 RS, 36 RS3
30 60
Cadena desgarradora, por
ejemplo: 63 PMX, 36 RMX
10 75
