0458-759-8221-C
108
français
10 Assemblage de la tronçonneuse
► Tournez les écrous dans le sens des aiguilles d’une
montre jusqu’à ce que le couvercle du pignon soit
solidement fixé à la tronçonneuse.
10.2.2 Dépose du guide-chaîne et de la chaîne
► Dévissez les écrous fixant le couvercle du pignon de
chaîne.
► Retirez le couvercle du pignon.
► Tournez le tendeur de chaîne en sens inverse des
aiguilles d’une montre jusqu’à ce qu’il s’arrête et que la
chaîne soit détendue.
► Retirez le guide-chaîne et la chaîne.
AVIS
Le haut et le bas du guide-chaîne sont symétriques, et le
guide peut être monté avec la face imprimée vers le haut ou
vers le bas. En retournant le guide-chaîne à chaque fois que
la chaîne est aiguisée ou remplacée, vous contribuerez à
réduire l’usure inégale et à améliorer sa durée de vie.
10.3 Tendre la chaîne
AVERTISSEMENT
Vérifiez régulièrement la tension de la chaîne pour réduire
les risques de blessure grave résultant d’un déraillement de
la chaîne, @ 5.6. Aux températures de fonctionnement, la
chaîne s’étire et fléchit. Une chaîne neuve a tendance à
s’étirer plus qu’une chaîne ayant déjà servi. Tendez la
chaîne de telle sorte que les maillons-guides ne puissent
pas sortir de la rainure sur le dessous du guide-chaîne.

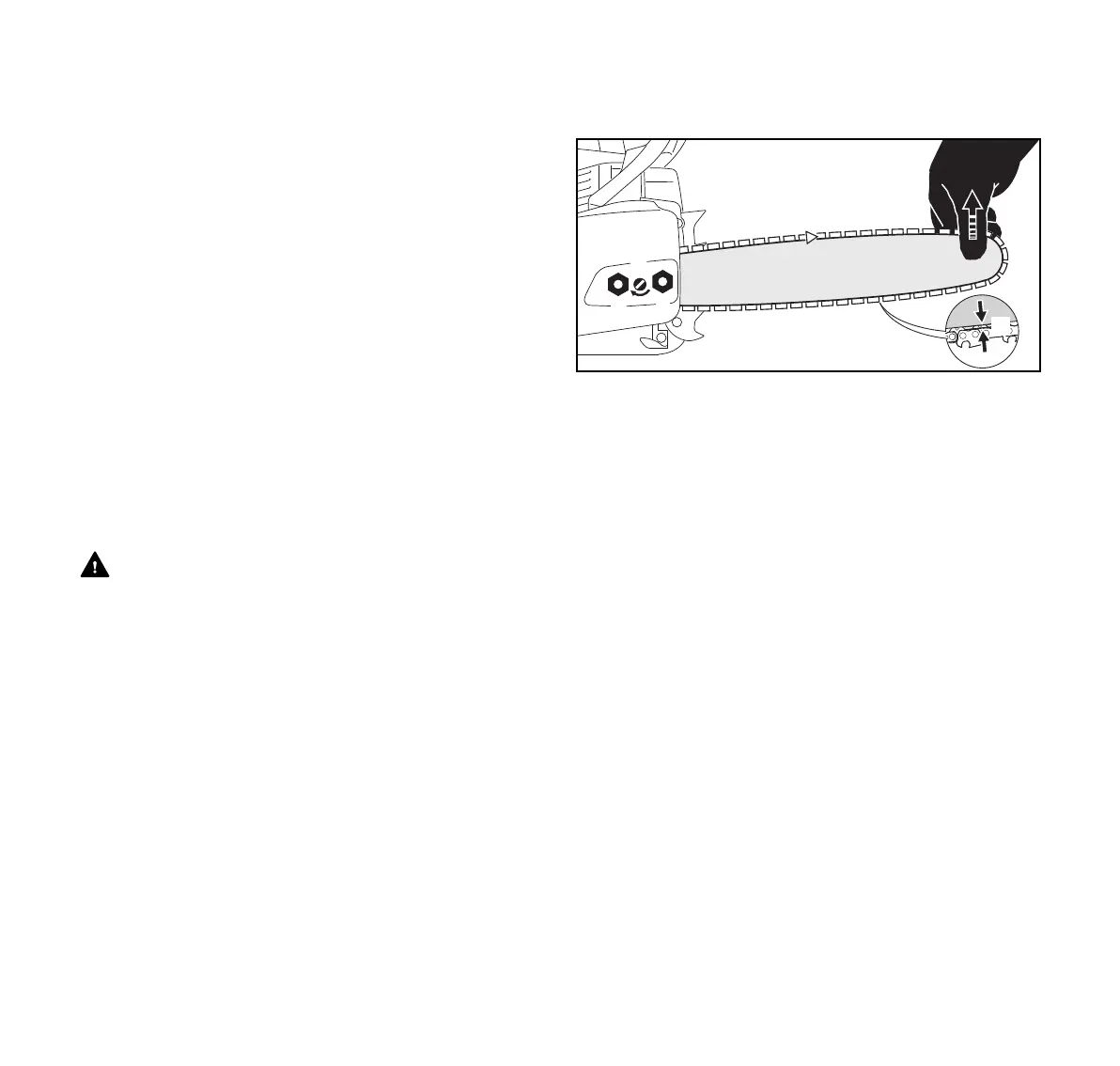

Pour une bonne tension de la chaîne :
► Arrêtez le moteur, @ 15.
► Desserrez les écrous (1).
► Désengagez le frein de chaîne, @ 12.2.
► Levez la pointe du guide-chaîne.
► Tournez le tendeur de chaîne latéral (2) dans le sens des
aiguilles d’une montre pour tendre la chaîne.
La chaîne est correctement réglée lorsque la distance a
entre le dessous du guide-chaîne et la chaîne est dans
une plage de 0,04 in. (1 mm) et 0,08 in. (2 mm) et peut
encore être tiré facilement à la main le long du guide-
chaîne. Portez toujours des gants lorsque vous manipulez
la chaîne.
► Si la chaîne ne peut pas être déplacée le long guide-
chaîne, elle est trop serrée.
– Réduisez la tension en tournant le tendeur de chaîne
latéral en sens inverse des aiguilles d’une montre
jusqu’à ce que la chaîne puisse défiler librement le long
du guide-chaîne.
– Assurez-vous que les maillons d'entraînement restent
dans la rainure et que la distance a entre le dessous du
guide-chaîne et la chaîne est dans une plage de 0,04 in.
(1 mm) et 0,08 in (2 mm).
► Une fois que la tension de la chaîne est correcte, levez la
pointe du guide-chaîne et serrez l’écrou pour bloquer le
couvercle de pignon.
► Assurez une distance a entre le dessous du guide-chaîne
et la chaîne est dans une plage de 0,04 in. (1 mm) et 0,08
in (2 mm).
2
1
1
0000-GXX-2929-A1
a
