Stihl MS 661 C-M Instruction Manual

0458-759-8221-C
72
français 3 Principales pièces
13 Bouchon du réservoir à huile
Ferme hermétiquement le réservoir à huile.
14 Limiteur de réglage d’huile
Limite la course de la vis de réglage du débit d’huile.
15 Vis de réglage du débit d’huile
Pour régler la quantité d’huile de chaîne.
16 Poignée du démarreur
La poignée du démarreur à tirer pour démarrer le moteur.
17 Bouchon du réservoir à carburant
Ferme hermétiquement le réservoir à carburant.
18 Levier de commande principal
Levier de commande de l’étrangleur, positions
démarrage, fonctionnement et arrêt.
19 Gâchette de commande des gaz
Commande la vitesse du moteur.
20 Protège-main arrière
Aide à protéger la main droite de l’opérateur dans le cas
où la chaîne se brise ou se détache du guide.
21 Poignée arrière
Poignée pour la main droite de l’opérateur.
22 Bouton de blocage de la gâchette de commande des gaz
Empêche l’actionnement de la gâchette tant qu’il n’est
pas enfoncé.
23 Filtre à air
Filtre l’air acheminé dans le moteur.
24 Coiffe de bougie d’allumage
Raccorde la bougie au fil d’allumage.
25 Bougie d’allumage
Allume le mélange carburant-air dans le moteur.
26 Soupape de décompression
Facilite le démarrage.
27 Flasque
Recouvre le filtre à air et le moteur.
28 Obturateur pour fonctionnement en été ou en hiver
Avec positions été et hiver. En position hiver, le
carburateur est chauffé.
29 Couvercle de filtre
Couvre le filtre à air.
30 Verrouillage du couvercle de filtre
Fixe le couvercle de filtre à la tronçonneuse.
Embrayage (non illustré)
Met en prise le pignon de chaîne lorsque le moteur
accélère à une vitesse supérieure au ralenti.
Système anti-vibrations (non illustré)
Le système anti-vibrations comprend plusieurs éléments
anti-vibrations destinés à réduire la transmission des
vibrations produites par le moteur et l’outil de coupe aux
mains de l’opérateur.
# Plaque signalétique
Contient le numéro de série du produit.
3.2 Fonctionnalités
La tronçonneuse peut être équipée des fonctionnalités
suivantes :

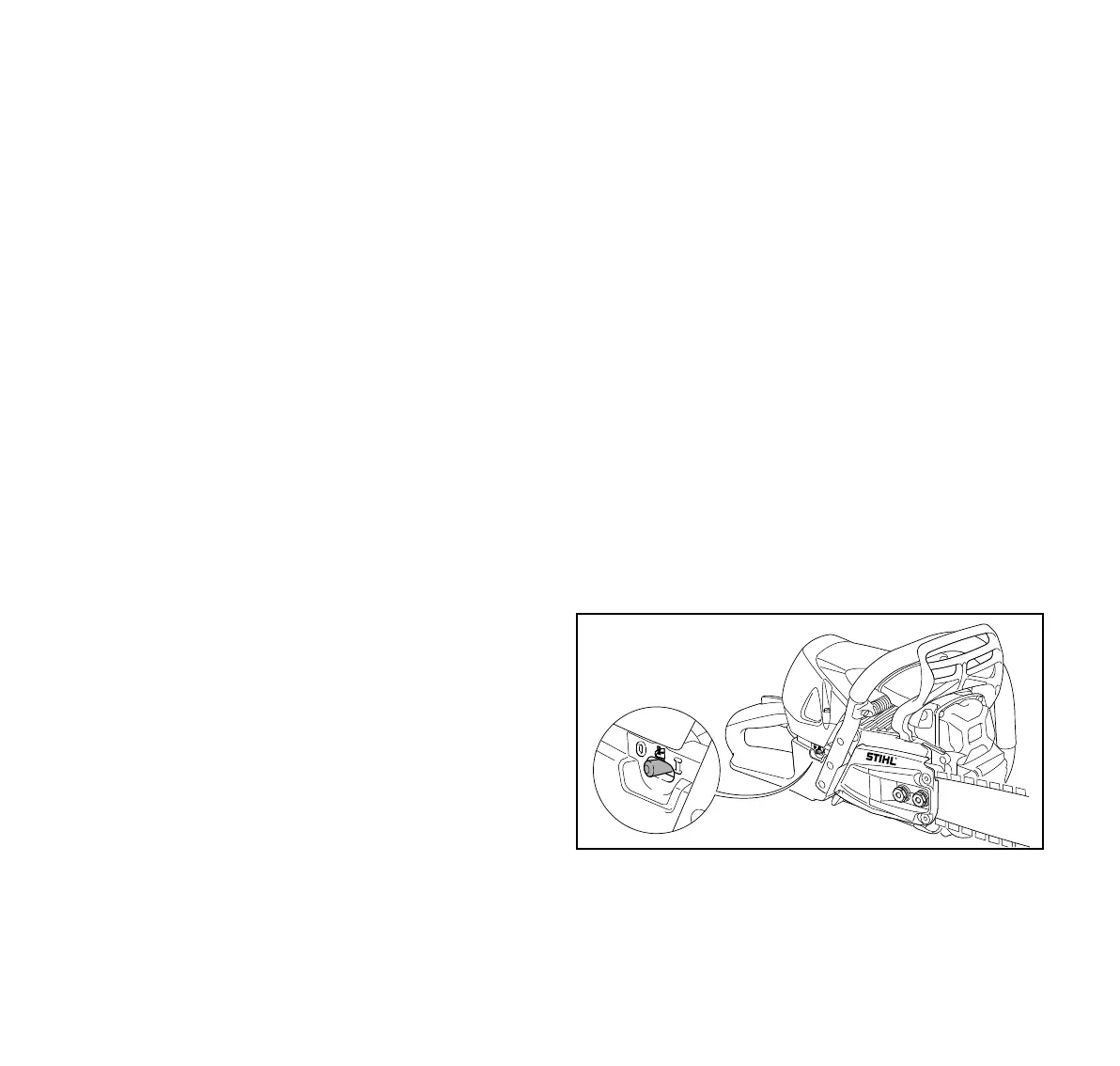

1 Commutateur de chauffage de la poignée
Met en marche et arrête le chauffage de la poignée.
1
0000-GXX-3167-A0

Stihl MS 661 C-M Specifications

General

Idle speed	- RPM
Motor type	2-stroke motor
Chain pitch	3/8 \
Blade length	800 mm
Product color	Black, Grey, Orange
Automatic oiling	Yes
Engine displacement	91.1 cm³
Power source	Gasoline
Sound power level	118 dB
Vibration emission	6.9 m/s²
Sound pressure level	105 dB

Weight and Dimensions

Weight	7400 g
