Stihl RE 98 User Manual

RE 98
español
98

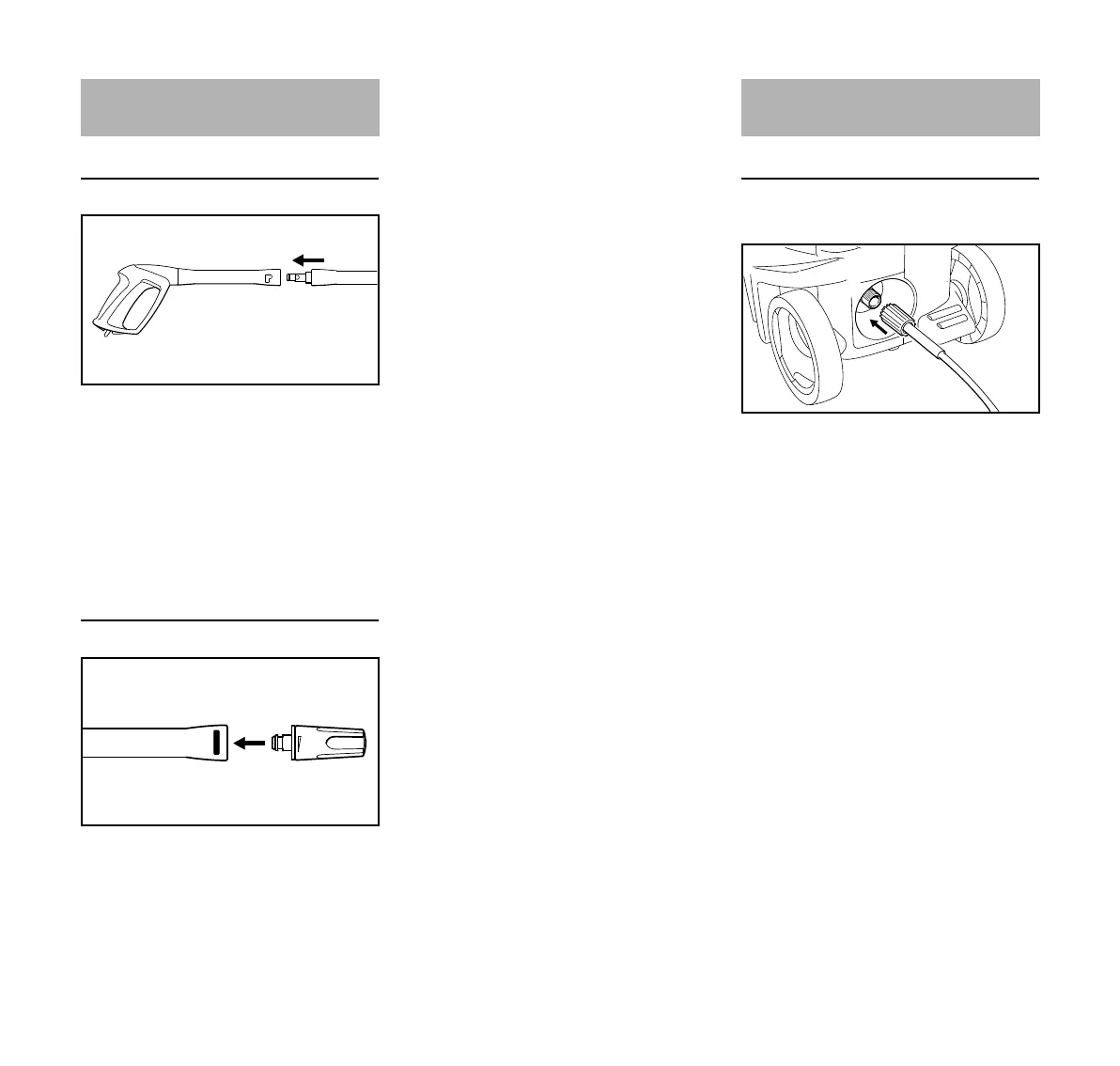

Tubo de proyección
N Colocar el tubo de proyección (1)
en el alojamiento de la pistola (2),
girarlo en 90° y encastrarlo
Desmontar
N Introducir el tubo de proyección (1)
en el alojamiento de la pistola (2),
girarlo en 90° y extraerlo del
alojamiento
Tobera
N Insertar la tobera (3) en el tubo de
proyección hasta que encastre el
elemento de enclavamiento (4) – al
hacerlo, el botón del elemento de
enclavamiento vuelve a saltar hacia
fuera – la tobera de alta presión
regulable tiene un seguro antigiro
que se ha de alinear respecto de la
ranura existente en el tubo de
proyección
Desmontar
N Presionar el botón del elemento de
enclavamiento (4) y extraer la
tobera (3)
Montar la manguera de alta presión
en la máquina
N Calar la manguera de alta presión
en el racor de empalme (2)
N Aplicar la tuerca de racor (1),
enroscarla y apretarla a mano
Desmontar
N Desenroscar la tuerca de racor (1)
N Extraer la manguera de alta presión
del racor de empalme (2)
Montar, desmontar el tubo de
proyección
600BA005 KN
2
1
4
600BA006 KN
-
+
3
Montar, desmontar la
manguera de alta presión
1
600BA007 KN
2

Stihl RE 98 Specifications

General

Brand	Stihl
Model	RE 98
Category	Pressure Washer
Language	English
