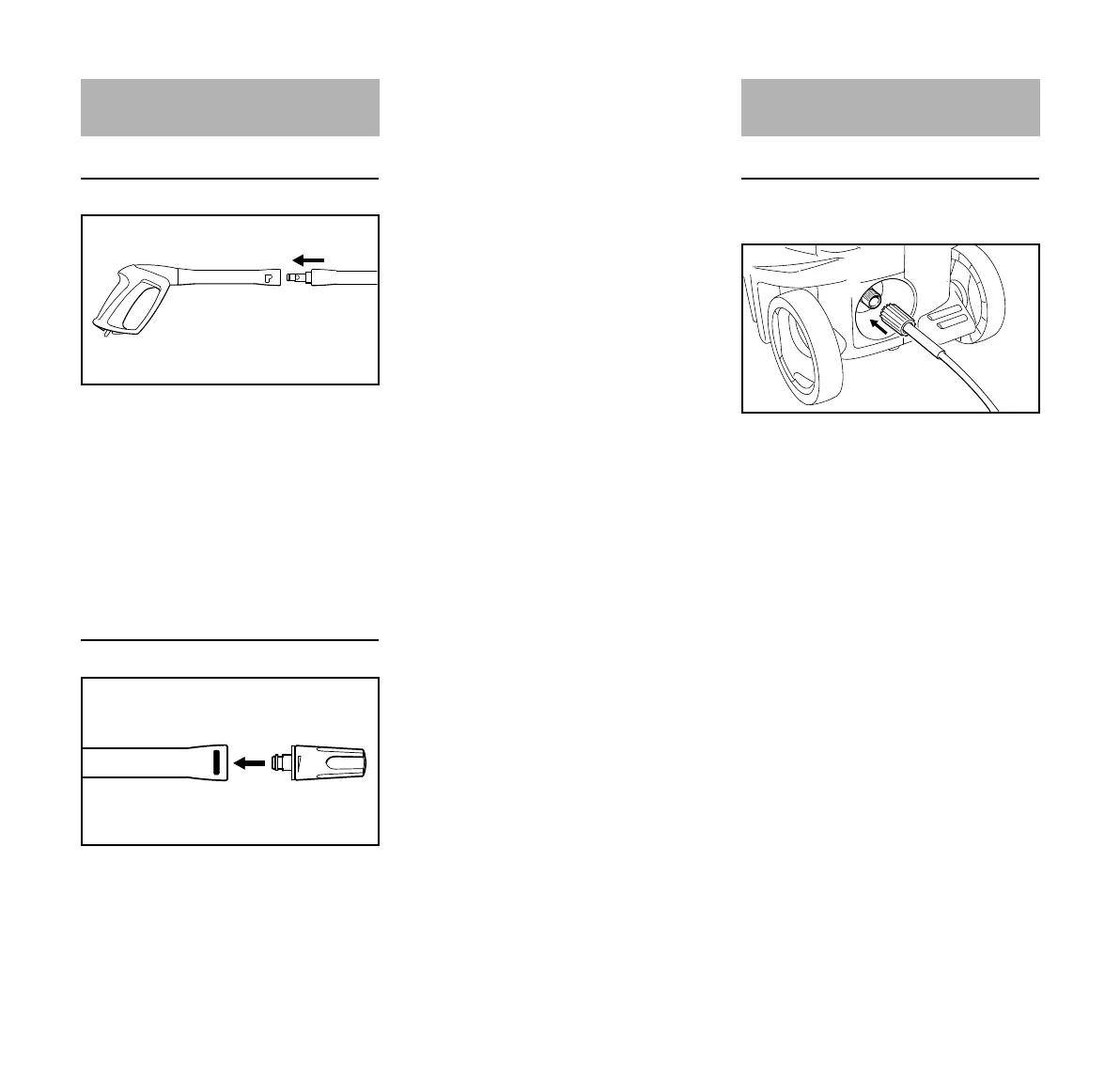

Lance
N Insérer la lance (1) dans le
logement du pistolet
pulvérisateur (2), la tourner de 90°
et l'enclencher.
Démontage
N Insérer la lance (1) dans le
logement du pistolet
pulvérisateur (2), la tourner de 90°
et l'extraire du logement.
Buse
N Insérer la buse (3) dans la lance
jusqu'à ce que le verrou (4)
s'enclenche. La tête du verrou est
alors de nouveau projetée vers
l'extérieur. La buse haute pression
réglable est équipée d'une sécurité
anti-torsion qu'il faut aligner sur la
rainure de la lance.
Démontage
N Pousser le bouton du verrou (4) est
extraire la buse (3)
Flexible haute pression sur l'appareil
Montage
N Glisser le flexible haute pression sur
le raccord (2)
N Visser et serrer à la main l'écrou
d'accouplement (1)
Démontage
N Dévisser l'écrou d'accouplement (1)
N Tirer le flexible haute pression du
raccord (2)
Démontage, montage de la
lance
600BA005 KN
2
1
4
600BA006 KN
-
+
3
Montage, démontage du
flexible haute pression
1
600BA007 KN
2
